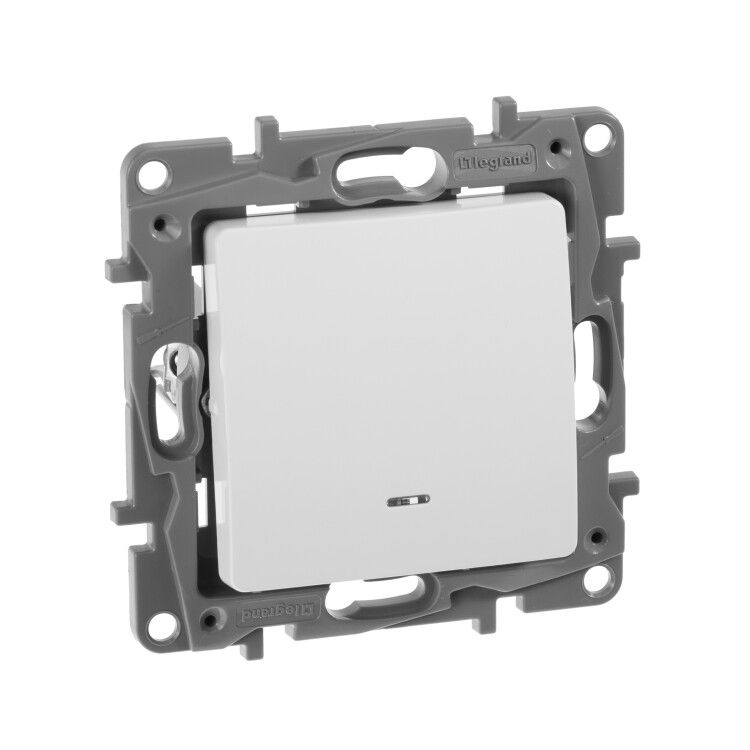

Выключатель 1-кл. СП Etika 10А IP20 250В 10AX с подсветкой/индикацией безвинтов. зажимы механизм бел. IEK 672203 Legrand

Выключатель одноклавишный с подсветкой Legrand Etika (артикул 672203) предназначен для коммутирования световых и слаботочных нагрузок до 10 А в жилых и общественных помещениях. Устройство отличается светодиодной подсветкой, удобным монтажом и надёжными безвинтовыми зажимами, что делает его подходящим решением для современных систем освещения.

Назначение и область применения

Выключатель одноклавишный с подсветкой Legrand Etika используется для включения и отключения осветительных приборов, вентиляционных установок, бытовой техники и других устройств с активной нагрузкой до 10 А. Подходит для внутреннего скрытого монтажа в стеновые коробки. Применяется в квартирах, офисах, детских учреждениях и других объектах, где важна безопасность и комфорт в условиях плохой видимости.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 250 В
• Тип подключения: однофазный, 1-полюсный
• Подсветка: светодиодная, белого цвета, заменяемая
• Материал корпуса: поликарбонат (не проводит ток, самозагасающий)
• Клавиша: глянцевый ABS-пластик, устойчив к выгоранию и загрязнениям
• Способ подключения: безвинтовые зажимы (до 2,5 мм2)
• Глубина монтажа: 29 мм
• Габариты: 76×76×44 мм
• Степень защиты: IP20 (защита от прикосновений, но не от воды)
• Климатическое исполнение: УХЛ4 (работает при температуре от −25C до +40C)
• Монтажная плата: да (встроена в механизм)
• Гарантия: 2 года
• Соответствие стандартам: IEC 60669-1, ТР ТС 004/2011

Совместимость и монтаж

Выключатель Legrand Etika 672203 совместим со стандартными монтажными коробками глубиной не менее 29 мм. Крепление осуществляется через острые лапки, которые плотно фиксируются в коробке за счёт широкого угла раскрытия. Для подключения используются безвинтовые зажимы - провода вставляются в контакты на глубину до 2,5 мм2. Нельзя использовать провода большего сечения - это повредит контакт и нарушит безопасность. Монтаж выполняется исключительно внутри помещений, так как степень защиты IP20 не допускает воздействия влаги или пыли.

Безопасность и стандарты

Все токоведущие части закрыты изолирующим корпусом, предотвращающим случайное прикосновение. Поликарбонатовый материал не поддерживает горение и не проводит ток, снижая риск возгорания. Выключатель соответствует требованиям международного стандарта IEC 60669-1 и техрегламенту ЕАЭС ТР ТС 004/2011, что гарантирует соответствие нормам безопасности в странах Союза. Гарантийный срок составляет 24 месяца при соблюдении условий эксплуатации.

Преимущества

• Светодиодная подсветка позволяет легко найти выключатель в темноте - особенно полезно в спальнях, коридорах и туалетах.
• Заменяемая LED-лампа - можно поменять без замены всего устройства.
• Безвинтовые зажимы ускоряют монтаж и исключают необходимость периодической затяжки контактов.
• Короткий ход клавиши - минимальный шум при включении, приятное ощущение при использовании.
• Глянцевая поверхность легко моется, не собирает пыль и не теряет внешний вид.
• Произведён из экологически безопасного материала - не содержит галогенов.

Ограничения применения

• Не предназначен для наружной установки - IP20 не защищает от влаги и пыли.
• Не рекомендуется для управления мощными нагревательными приборами (например, тепловыми пушками) - максимальная нагрузка 10 А.
• Не подходит для монтажа в сырых помещениях (ванная, баня, бассейн) без дополнительной защиты.
• Использование проводов сечением более 2,5 мм2 запрещено - возможен перегрев и выход из строя.
• Не работает с управляемыми нагрузками по протоколу DALI, Zigbee или другими системами автоматизации - только механическое включение/выключение.

Примеры использования

• Управление потолочным светильником в спальне - подсветка помогает найти выключатель ночью.
• Коммутация вытяжного вентилятора в ванной комнате - при условии, что влажность не превышает норму.
• Переключение света в коридоре многоэтажного дома - благодаря компактному формату легко встраивается в ряд с другими выключателями.
• Установка в детской комнате - безопасный дизайн, отсутствие открытых контактов, мягкая работа клавиши.

Практические советы

• При монтаже проверьте глубину монтажной коробки - она должна быть минимум 29 мм, иначе механизм не войдёт полностью.
• Обязательно отключите питание перед подключением - даже при наличии безвинтовых зажимов есть риск поражения током.
• Для лучшего контакта зачистите конец провода на 8–10 мм - слишком длинная зачистка может вызвать замыкание.
• Если подсветка перестала работать - её можно заменить самостоятельно: откройте крышку, найдите разъём LED и подключите новую лампу того же типа.
• При групповой установке нескольких выключателей используйте одинаковые модели - серия Etika имеет единый профиль, что обеспечивает идеальное выравнивание в рамке.
