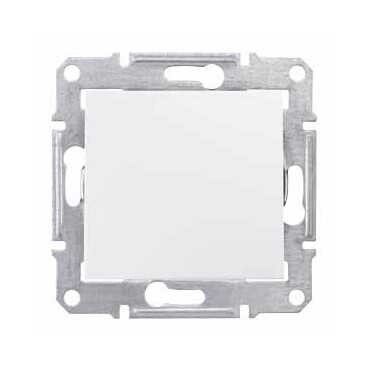

Выключатель одноклавишный Sedna 10А IP20 (сх. 1) Schneider Electric SDN0100121

Выключатель одноклавишный 10А (схема 1) 250В белый от Schneider Electric - надёжное устройство для управления освещением в помещениях с использованием скрытой проводки. Модель из серии SEDNA сочетает простую конструкцию, совместимость со стандартными монтажными коробками и соответствие требованиям бытовых сетей 220–230 В.

Назначение и область применения

Выключатель одноклавишный 10А (схема 1) 250В белый предназначен для коммутации светильников и других нагрузок до 2300 Вт в жилых и общественных зданиях. Подходит для контроля одного источника света - например, люстры, бра или настенного светильника. Применяется в квартирах, домах, офисах, школах и других объектах гражданского строительства, где требуется простое и безопасное управление освещением.

Технические характеристики

• Номинальное напряжение: 250 В - рассчитан на работу в стандартных бытовых сетях 220–230 В
• Номинальный ток: 10 А - позволяет управлять нагрузкой до 2300 Вт (например, 20 LED-ламп по 100 Вт каждая)
• Схема подключения: 1 - одноклавишный, однонаправленный переключатель (вкл./выкл.)
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от воды и пыли; применяется только внутри помещений
• Способ монтажа: скрытая установка - монтируется в стенную монтажную коробку глубиной не менее 40 мм
• Габариты: 71×71×42 мм - соответствует стандартным рамкам и подрозетникам
• Материал корпуса: термопласт - устойчив к нагреву, не горюч, долговечен
• Цвет: белый - глянцевая поверхность, легко сочетается с другими элементами серии SEDNA
• Комплектация: основной механизм + защитная крышка - без подсветки, без монтажной планки (она уже встроена)
• Состав: без галогенов - экологичный материал, соответствует нормам RoHS

Совместимость и монтаж

Выключатель одноклавишный 10А (схема 1) 250В белый совместим с любыми стандартными монтажными коробками для скрытой проводки (диаметром 68–70 мм). Крепится винтами через монтажную панель, которая уже встроена в корпус - не требует дополнительных деталей. Для подключения используются клеммы с зажимом на 1,5–2,5 мм2. Установка выполняется после окончания штукатурных работ. Обязательно отключите питание перед монтажом.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и IEC 60669-1. Защита IP20 исключает риск поражения током при случайном прикосновении к контактам. Нагрузка до 2300 Вт обеспечивает запас по мощности для большинства бытовых ламп. Материал корпуса самозатухающий - не распространяет пламя.

Преимущества

• Профессиональная серия SEDNA - проверенная временем конструкция, используемая электриками по всей России
• Удобный винтовой зажим контактов - фиксирует провода плотно, без проскальзывания
• Гладкая глянцевая поверхность - легко моется, не царапается при регулярной уборке
• Одинаковый дизайн всех изделий серии SEDNA - единый стиль для всего интерьера
• Нет необходимости в дополнительных крепёжных элементах - всё в комплекте

Ограничения применения

• Не предназначен для влажных помещений (ванна, баня, улица) - степень защиты IP20 недостаточна
• Не поддерживает подсветку - если нужна подсветка клавиши, выбирайте модели с пометкой “с подсветкой”
• Не работает с высокочастотными нагрузками (диммеры, светодиодные драйверы с импульсным питанием) - возможны мерцания или отказы
• Не рекомендован для управления двигателями, насосами или мощными нагревателями выше 2300 Вт

Примеры использования

• Управление потолочным светильником в спальне
• Переключение настенной лампы в коридоре
• Контроль точечного освещения в комнате
• Подключение к обычному выключателю в системе “два выключателя - одна лампа” (в паре с другим аналогичным устройством)

Практические советы

• При замене старого выключателя - проверьте, что новый имеет те же габариты (71×71 мм) и тип крепления
• Если провод слишком толстый (>2,5 мм2), обожмите его наконечником - иначе он плохо зажмётся
• Не затягивайте винты чрезмерно - можно повредить пластиковые клеммы
• Для одинакового внешнего вида используйте все элементы серии SEDNA - розетки, выключатели, рамки
• При заказе нескольких единиц - берите с запасом: цвет может отличаться между партиями даже одной серии
