Блокировка механическая AR-9 GMC-9R-85R LS Electric 83411611003

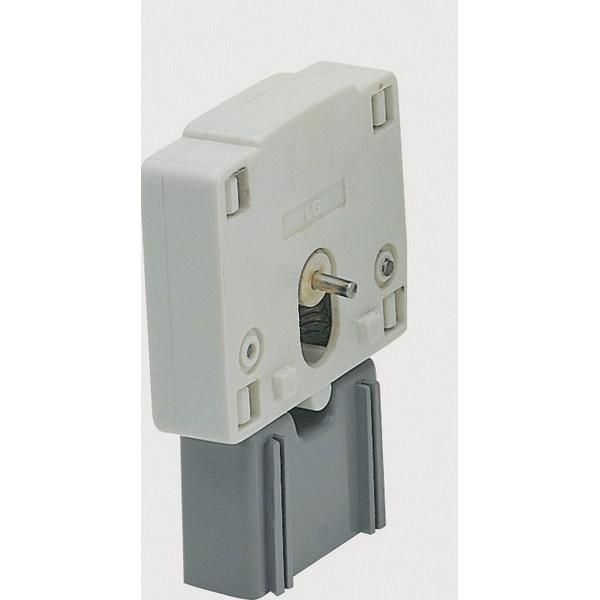

Механическая блокировка AR-9, GMC-9R~85R от LS Electric предназначена для безопасного управления двумя размыкающими контактами - предотвращает одновременное включение противоположных цепей. Устройство совместимо с четырехполюсными контакторами серий MC-22a/P–MC-85a/4P и устанавливается напрямую на них без дополнительных кабелей или проводов.

Назначение и область применения

Механическая блокировка AR-9, GMC-9R~85R используется там, где важно исключить одновременную активацию двух взаимоисключающих цепей - например, переключение между сетью и генератором, реверс двигателя или управление двойным питанием. Она физически блокирует движение одного контактора, пока другой находится во включенном состоянии. Это снижает риск короткого замыкания, повреждения оборудования и аварий.

Технические характеристики

• Тип: Механическая взаимная блокировка
• Совместимость: Только с четырехполюсными контакторами MC-22a/P – MC-85a/4P
• Работает без внешнего питания - полностью механический принцип действия
• Интегрируется напрямую на корпус контактора, не требует дополнительного крепления
• Не содержит электронных компонентов - надежна при колебаниях температур и вибрациях

Совместимость и монтаж

Механическая блокировка AR-9, GMC-9R~85R устанавливается только на контакторы MC-22a/P, MC-27a/P, MC-38a/P, MC-50a/P, MC-65a/P и MC-85a/4P от LS Electric. Блокировка фиксируется на передней панели контактора через специальные выступы - никаких болтов или инструментов не требуется. После установки она автоматически соединяется с рычагами привода контакторов. Для проверки работоспособности после монтажа необходимо вручную попробовать включить один из контакторов - второй должен быть заблокирован физически.

Безопасность и стандарты

Механическая блокировка AR-9, GMC-9R~85R соответствует требованиям IEC 60947-4-1 и IEC 60947-1 для устройств управления и защиты. Поскольку это purely механическое решение, оно не зависит от качества электроснабжения и работает даже при отсутствии напряжения.

Преимущества

• Полностью отказоустойчиво - не выйдет из строя при скачках напряжения или сбоях в контроллере
• Не требует обслуживания - нет изнашиваемых деталей кроме механических шарниров
• Значительно снижает риск человеческой ошибки при операциях переключения
• Экономит место на DIN-рейке - не занимает дополнительный модуль

Ограничения применения

• Не поддерживается с другими типами контакторов - даже аналогичными от других брендов
• Не применяется с двухполюсными или трехполюсными контакторами - только с четырехполюсными
• Не обеспечивает электрическую блокировку - только механическую; если нужна сигнализация состояния, потребуется дополнительные датчики
• Не рекомендуется для частого переключения более 100 раз в час - возможен ускоренный износ механических элементов

Примеры использования

• Переключение между основным и резервным источником питания в системах бесперебойного энергоснабжения
• Реверсивное управление двигателем насоса или транспортера - запрещает одновременное включение “вперед” и “назад”
• Автоматические системы с двойным входом - например, два нагревательных контура, которые не должны работать параллельно
• Промышленные станки с функцией безопасности - предотвращают случайное включение опасных режимов

Практические советы

• Перед установкой убедитесь, что контактор имеет маркировку MC-XXa/4P - другие модели не подходят
• Проверьте свободный доступ к рычагам контактора - блокировка должна двигаться без трения
• При сборке нескольких блокировок на одной рейке соблюдайте интервал минимум 10 мм между соседними устройствами
• Не используйте смазку - она притягивает пыль и может нарушить работу механизма
• При замене контактора всегда снимайте блокировку AR-9, GMC-9R~85R до демонтажа - иначе можно повредить защелки
