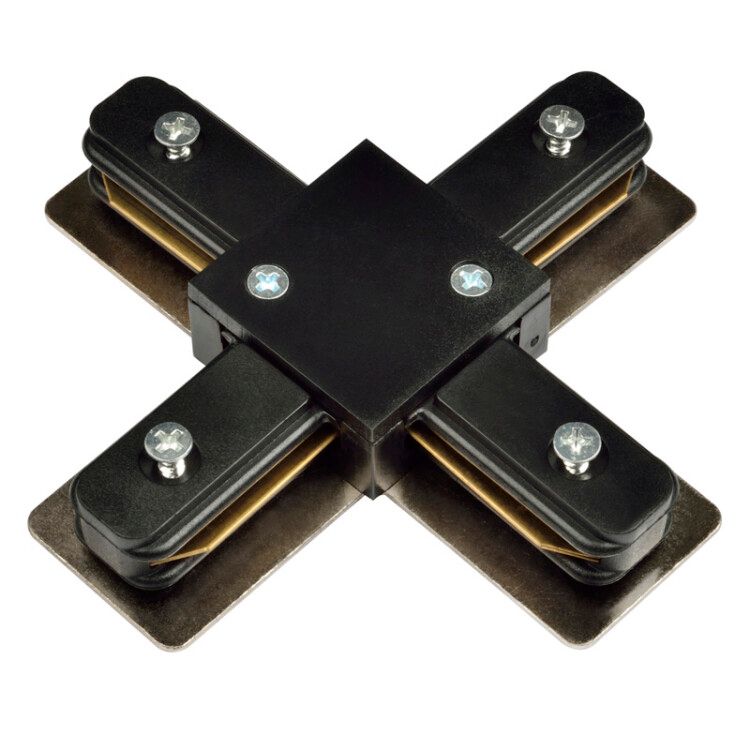

Соединитель для шинопровода осветительного Х-образный однофазный черный UBX-Q121 K41 BLACK 1 POLYBAG | UL-00001282 Volpe Uniel

Соединитель для шинопровода Х-образный однофазный черный UBX-Q121 K41 BLACK предназначен для создания ответвлений в трековой системе питания, позволяя подключить два перпендикулярных участка шинопровода. Этот элемент используется в системах освещения с трековыми светильниками, обеспечивая надежную передачу тока и гибкую компоновку.

Назначение и область применения

Соединитель UBX-Q121 K41 BLACK применяется исключительно в трековых системах освещения. Он позволяет соединить две секции шинопровода под углом 90°, формируя Х-образное ответвление. Это необходимо при сложной планировке освещения - например, когда требуется сместить направление трека вокруг препятствий, организовать перекрестные зоны освещения или распределить нагрузку между несколькими линиями.

Технические характеристики

• Тип изделия: соединитель для шинопровода
• Форма: Х-образная (перекрестная)
• Фазность: однофазный
• Цвет: черный
• Сфера применения: трековые светильники

Совместимость и монтаж

Соединитель UBX-Q121 K41 BLACK совместим с шинопроводами, соответствующими стандарту Uniel и аналогичными системами с тем же типом контактов и габаритами. Установка выполняется путем вставки двух концов соединителя в торцы двух перпендикулярных участков шинопровода до щелчка фиксатора. Для правильного монтажа убедитесь, что все участки имеют одинаковый профиль и шаг контактных пластин. Напряжение на шинопроводе должно быть выключено во время установки.

Безопасность и стандарты

Изделие не имеет указанных сертификатов безопасности или классов защиты. Применяйте его только в рамках системы, рассчитанной на рабочее напряжение до 250 В переменного тока и ток до 16 А, как принято в бытовых и коммерческих трековых системах. Не используйте в условиях повышенной влажности, открытых площадках или там, где возможен механический удар.

Преимущества

• Обеспечивает жесткое и надежное соединение без люфта
• Черный цвет маскирует изделие в системах с темным корпусом
• Не требует дополнительных креплений - фиксируется за счет внутренних замков
• Уменьшает количество точек подключения, снижая риск плохого контакта

Ограничения применения

• Не предназначена для трехфазных систем
• Не подходит для наружного использования или помещений с высокой влажностью
• Не рекомендуется использовать в местах с частыми вибрациями (например, рядом с оборудованием)
• Не является регулируемым - угол фиксирован на 90°

Примеры использования

• Освещение торгового зала с перекрестными дорожками света
• Расположение светильников в центре помещения, где три направления трека сходятся
• Подключение светильников вдоль стен и через перегородку в офисном пространстве

Практические советы

• Перед монтажом проверьте соответствие профиля шинопровода - даже небольшие отличия в ширине или форме контактов могут помешать фиксации
• Не затягивайте соединитель силой; он должен входить легко. Если возникает сопротивление - проверьте наличие деформаций
• После установки протестируйте работу всех светильников, подключенных к обоим направлениям - это поможет выявить плохой контакт
• Соединитель UBX-Q121 K41 BLACK лучше всего применять в составе одной системы - сочетание с продукцией других брендов может вызвать проблемы с контактом
