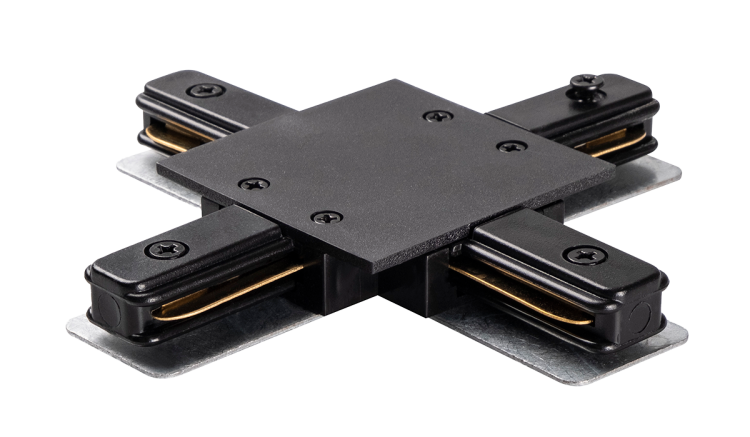

Коннектор для встраиваемого шинопровода чёрный X -образный PTR/R CX-BL | .5031937 Jazzway

Коннектор X-образный для встраиваемого шинопровода чёрный PTR/R CX-BL Jazzway обеспечивает надёжное электрическое соединение между участками шинопровода в системах декоративного освещения. Этот элемент используется в составе трековых систем PTR от Jazzway и совместим с другими аксессуарами серии.

Назначение и область применения

Коннектор X-образный предназначен для создания перекрёстных соединений в встраиваемых шинопроводах - то есть он позволяет направить электропитание в двух взаимно перпендикулярных направлениях. Подходит для сложных схем освещения, где требуется гибкая маршрутизация тока, например, в зонах с несколькими точками крепления светильников. Используется исключительно в системах декоративного освещения на базе шинопроводов PTR от Jazzway.

Технические характеристики

• Напряжение питания: 220–240 В - рассчитан на работу в бытовой и коммерческой сети переменного тока;
• Материал корпуса: алюминий - легкий, устойчивый к коррозии, хорошо отводит тепло;
• Цвет: чёрный - соответствует дизайну всей серии PTR, маскирует следы эксплуатации;
• Диапазон рабочих температур: от +1 до +55 C - не рекомендуется использовать в условиях замерзания или высоких температур за пределами этого диапазона;
• Тип изделия: коннектор - не является источником питания, только передаёт ток между секциями шинопровода;
• Рекомендован для проектного использования - входит в официально одобренную цепочку компонентов серии PTR.

Совместимость и монтаж

Коннector X-образный PTR/R CX-BL Jazzway совместим только с шинопроводами серии PTR. Он фиксируется механически и электрически в стандартном пазу шинопровода - никаких дополнительных креплений не требует. Устанавливается после сборки основной трассы, когда необходимо ответвление под углом 90°. Для подключения к сети нужен сетевой коннектор (входит в комплект шинопровода), который подаёт питание на один из концов X-коннектора. Все остальные контакты используются для распределения тока по другим направлениям. Адаптеры для прожекторов PTR должны быть установлены уже на самих участках шинопровода, а не на коннекторе.

Преимущества

• Интегрированная система - полностью совместим с продуктами Jazzway PTR, снижает риск несовпадения контактов;
• Стандартный чёрный цвет - гармонирует с большинством интерьеров и не выделяется визуально;
• Лёгкий алюминиевый корпус - не создаёт лишней нагрузки на несущую конструкцию потолка;
• Удобство монтажа - не требует инструментов, просто вставляется в шинопровод и фиксируется щелчком.

Ограничения применения

• Не предназначена для подключения к сети напрямую - всегда требует наличия сетевого коннектора;
• Не работает при температурах ниже +1 C - запрещено использование в холодных помещениях без отопления;
• Не поддерживает многополярные или постоянные токи - только переменный ток 220–240 В;
• Не совместим с шинопроводами других брендов или серий - даже если внешний вид похож.

Примеры использования

• Освещение торгового зала с четырьмя рядами витрин - X-коннектор позволяет провести питание через пересечение двух треков;
• Зона выставки с центральной точкой освещения - четыре направления светильников расходятся от одного узла;
• Кухонный остров с двумя уровнями подсветки - два параллельных шинопровода соединены X-коннектором для равномерного распределения энергии.

Практические советы

• Перед установкой проверьте, что шинопровод имеет правильный внутренний профиль - убедитесь, что вы используете именно PTR, а не другие серии;
• Не нагружайте X-коннектор более чем четырьмя адаптерами прожекторов - максимальная нагрузка определяется мощностью всего шинопровода, а не этим элементом;
• Если планируете частые изменения схемы - выбирайте места установки X-коннектора так, чтобы они были доступны для обслуживания;
• При использовании в общественных местах обязательно соблюдайте требования к защите от перегрузок - используйте автоматические выключатели с подходящим номиналом.
