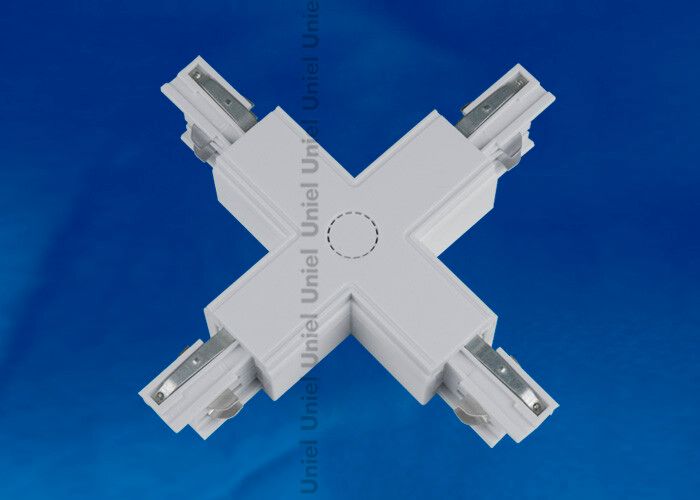

Соединитель для шинопровода осветительного Х-образный. серебряный. UBX-A41 SILVER 1 POLYBAG | 09749 Uniel

Соединитель для шинопроводов Х-образный серебряный UBX-A41 SILVER 1 POLYBAG от бренда Uniel предназначен для соединения двух участков трекового шинопровода под углом 90 градусов, обеспечивая надёжную передачу электроэнергии к трековым светильникам. Этот элемент используется в системах освещения коммерческих и офисных помещений, где важна гибкость компоновки.

Назначение и область применения

Соединитель для шинопроводов Х-образный серебряный UBX-A41 SILVER 1 POLYBAG позволяет создавать повороты в трековой системе освещения, сохраняя целостность электрической цепи. Подходит для установки в помещениях с высокими требованиями к эстетике и функциональности: магазины, выставочные залы, офисы, галереи. Применяется исключительно с трековыми шинопроводами серии Uniel, поддерживающими питание до 16 А.

Технические характеристики

• Тип изделия: соединитель Х-образный
• Номинальный ток: 16 А
• Цвет: серебристый (матовый металлик)
• Форма: перекрестная, угол соединения 90°
• Количество контактов: 4 (L1, L2, L3, N + PE — совместим с 5-проводными шинопроводами)
• Упаковка: 1 шт. в полиэтиленовом пакете

Совместимость и монтаж

Соединитель UBX-A41 SILVER совместим только с шинопроводами Uniel, имеющими стандартизированный профиль и контактную группу. Устанавливается путём вставки в два параллельных участка шинопровода до щелчка — фиксация механическая и электрическая происходит одновременно. Для монтажа не требуются инструменты, но необходимо убедиться, что система обесточена. Соединитель не предназначен для использования с другими брендами или самодельными профилями.

Безопасность и стандарты

Изделие соответствует требованиям Европейских норм EMC (электромагнитной совместимости) и имеет российский сертификат соответствия ГОСТ Р. Конструкция защищает от случайного доступа к токоведущим частям при установленном шинопроводе. Напряжение работы — до 250 В переменного тока.

Преимущества

• Гармонично сочетается с серебристыми корпусами трековых светильников Uniel
• Обеспечивает равномерный контакт по всем фазам и заземлению
• Не требует дополнительной изоляции или крепления после установки
• Выдерживает многократные демонтажи без потери качества контакта

Ограничения применения

• Не применяется для подключения нагрузки выше 16 А — превышение вызывает перегрев и выход из строя
• Не предназначен для открытой установки вне шинопроводной системы
• Не работает с однофазными или 2-проводными шинопроводами — требуется 5-проводная конфигурация
• Запрещено использовать в условиях постоянного воздействия воды или агрессивных сред

Примеры использования

• Переход между двумя рядами трековых светильников в торговом зале
• Создание квадратной или прямоугольной контура подсветки в выставочном пространстве
• Разветвление освещения вдоль стен и перпендикулярно потолку в офисе

Практические советы

• Перед монтажом проверьте соответствие цвета и типа соединителя другим элементам системы — серебряный UBX-A41 SILVER должен использоваться только с аналогичными по отделке шинопроводами
• При сборке сложных конфигураций начинайте с прямых участков, затем добавляйте повороты — так легче контролировать натяжение проводов
• Учитывайте посадочный диаметр шинопровода: UBX-A41 SILVER рассчитан на стандартный профиль Uniel, внешний размер которого составляет 28–30 мм
• Если планируется много поворотов, распределите нагрузку равномерно — не рекомендуется собирать более трёх последовательных Х-соединителей в одной цепи
