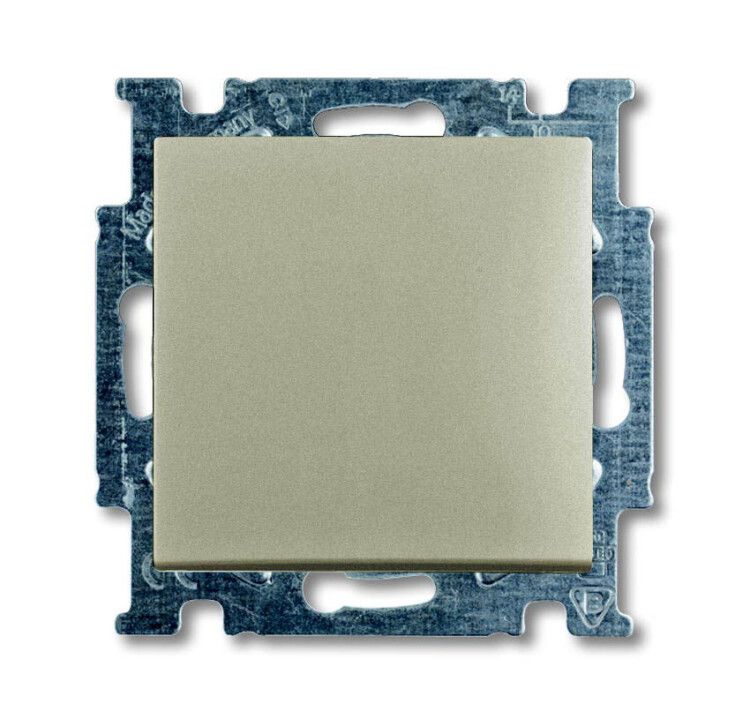

Выключатель одноклавишный, однополюсный с клавишей, механизм, в рамку, шампань - 2CKA001012A2164 ABB

Выключатель одноклавишный однополюсный с клавишей Basic 55 10А IP20 цвет шампань - надёжное решение для включения и отключения освещения в жилых и офисных помещениях. Механизм с накладкой совместим с декоративными рамками серии Basic 55, обеспечивает простую установку и элегантный внешний вид. Артикулы 1012-0-2164 и 2cka001012a2164 соответствуют требованиям IEC 60669-1.

Назначение и область применения

Выключатель предназначен для коммутации светильников и других бытовых нагрузок до 10 А. Подходит для установки в квартирах, домах, офисах, школах и других объектах с внутренней проводкой. Используется исключительно для управления освещением на постоянном токе переменной частоты 50 Гц. Не применяется для управления мощным оборудованием, двигателем или нагревательными приборами свыше 2,3 кВт.

Технические характеристики

• Номинальный ток: 10 А - позволяет управлять нагрузкой до 2,3 кВт при 230 В
• Номинальное напряжение: 230 В - рассчитан на стандартную сеть в России и странах СНГ
• Однополюсный - размыкает только фазный провод, ноль остаётся замкнутым
• Степень защиты IP20 - защищён от прикосновений пальцами, но не от воды и пыли; подходит только для сухих помещений
• Максимальное сечение кабеля: 2,5 мм2 - не допускается подключение проводов большего сечения
• Глубина встраивания: 32 мм - требует коробки глубиной не менее 35 мм
• Материал корпуса: термопласт с лакированным глянцевым покрытием - устойчив к механическим повреждениям, не содержит галогенов
• Климатическое исполнение УХЛ3 - работает при температуре от −25C до +40C, в условиях повышенной влажности, но не во влажных помещениях (ванна, бассейн)
• Подключение: безвинтовые клеммы - обеспечивают быстрый и надёжный контакт без инструментов

Совместимость и монтаж

Выключатель Basic 55 10А IP20 имеет механизм с накладкой, который устанавливается в стандартную декоративную рамку серии Basic 55. Для монтажа требуется пластиковая или металлическая подрозетник глубиной минимум 35 мм. Крепление осуществляется двумя распорными лапками и винтами - после закручивания винты плотно фиксируют устройство в коробке. Безвинтовые клеммы позволяют вставить провод до упора - проверьте, что он полностью зафиксирован легким рывком. Накладка не является самостоятельным элементом - её нельзя использовать без рамки.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60669-1, регламентирующему безопасность выключателей. Отсутствие галогенов в материале снижает риск образования токсичных веществ при перегреве. Конструкция предотвращает случайное прикосновение к токоведущим частям благодаря изоляции и форме клавиши. Не рекомендуется применять в местах с высокой запылённостью или возможным попаданием жидкости - степень защиты IP20 не обеспечивает защиту от влаги.

Преимущества

• Быстрый монтаж благодаря безвинтовым клеммам - экономит время при установке
• Глянцевая отделка в цвете шампань гармонирует с современным интерьером
• Совместимость с рамками серии Basic 55 - возможность единого дизайна всей группы выключателей и розеток
• Надёжный контакт - клеммы не требуют периодической затяжки
• Экономичный вариант для базовой проводки - оптимальное соотношение цены и качества

Ограничения применения

• Не подходит для влажных помещений (ванная, кухонная зона рядом с мойкой, бассейн) - IP20 не защищает от влаги
• Запрещено подключать кабели сечением более 2,5 мм2 - это вызывает перегрев и выход из строя
• Не предназначена для автоматического управления - не совместима с датчиками движения, таймерами или умными системами без дополнительного модуля
• Не используется в помещениях с температурой ниже −25C или выше +40C
• Накладка не функционирует самостоятельно - обязательна установка в рамку

Примеры использования

• Управление потолочным светильником в спальне
• Включение точечных светильников в коридоре
• Коммутация люстры в детской комнате
• Переключение света в офисном кабинете

Практические советы

• Перед монтажом обязательно отключите питание - даже при использовании безвинтовых клемм есть риск поражения током
• Проверяйте глубину подрозетника: если она меньше 32 мм, используйте углублённую коробку
• При подключении провода убедитесь, что изоляция удалена на 8–10 мм - недостаточно зачищенная жила не войдёт в клемму
• Выбирайте рамку того же цвета (шампань) - контраст с белой или чёрной рамкой будет заметен
• Не используйте этот выключатель вместо рубильника - он не рассчитан на частые включения-выключения под большой ток
