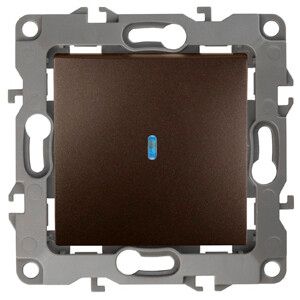

Выключатель одноклавишный скрытого монтажа с подсветкой бронза 10А 250В автоматические (безвинтовые) ЭРА 12 12-1102-13 - Б0019281

Выключатель с подсветкой ЭРА 12, артикул 12-1102-13 - это одноклавишный выключатель с LED-индикацией для скрытой установки, рассчитанный на работу в сетях до 250 В и током до 10 А. Подходит для управления освещением в жилых и офисных помещениях, где важно видеть положение выключателя в темноте.

Назначение и область применения

Выключатель ЭРА 12 12-1102-13 предназначен для коммутации осветительных нагрузок в помещениях с нормальными условиями эксплуатации. Благодаря светодиодной подсветке легко найти устройство в темноте - особенно удобно в коридорах, спальнях, детских комнатах и на лестницах. Применяется в системах внутренней проводки, совместим с подрозетниками стандартного размера. Не подходит для улицы, ванных комнат или других мест с повышенной влажностью из-за низкой степени защиты IP20.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 250 В
• Тип управления: механический, одноклавишный
• Схема подключения: 1-полюсный
• Степень защиты: IP20 - защищён от контакта с пальцами, но не от воды и пыли
• Материал корпуса: термопласт (поликарбонат), без галогенов
• Габариты: 75×45×75 мм
• Количество модулей: 2
• Отделка: матовая, цвет 8014 (бронза)
• Подсветка: светодиодная, работает при отключенном состоянии
• Система подключения: безвинтовые клеммы
• Монтажная плата: есть - позволяет использовать в составе сборочных блоков
• Сигнальный контакт: да - обеспечивает передачу сигнала через цепь

Совместимость и монтаж

Механизм выключателя ЭРА 12 12-1102-13 устанавливается в стандартный подрозетник глубиной не менее 45 мм. Крепление осуществляется двумя способами: на распорные лапки и на винты - что повышает надёжность фиксации в старых или слегка деформированных отверстиях. Безвинтовые клеммы позволяют быстро закрепить жилы кабеля сечением до 2,5 мм2 - достаточно вставить провод до щелчка. Для работы требуется рамка, которая продается отдельно. Совместимы следующие рамки:

• ЭРА 12: 1 пост - 12-5001-xx, 2 поста - 12-5002-xx, ..., 5 постов - 12-5005-xx
• ЭРА 12 Сатин: 1 пост - 12-5101-xx, 2 поста - 12-5102-xx, ..., 5 постов - 12-5105-xx

Цветовые коды xx: белый (01), слоновая кость (02), алюминий (03), шампань (04), антрацит (05), чёрный (06), ольха (07), вишня (08), дуб (09), венге (10), сосна (11) и другие декоративные оттенки.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытового электрооборудования. Отсутствие галогенов в материале снижает риск выделения токсичных веществ при перегреве. Степень защиты IP20 исключает использование в условиях высокой влажности, пыли или агрессивной среды. Устройство не предназначено для управления мощными нагревательными приборами или двигателями - максимальная нагрузка ограничена 10 А (≈2,3 кВт при 230 В).

Преимущества

• Светодиодная подсветка включается при выключенном состоянии - удобно ориентироваться в темноте
• Безвинтовые клеммы ускоряют монтаж и минимизируют риск плохого контакта
• Парные клеммы поддерживают последовательное соединение (шлейф) между несколькими выключателями
• Универсальное крепление - на лапки и винты - адаптируется к разным типам подрозетников
• Матовая отделка не царапается и не оставляет отпечатков пальцев
• Совместимость с широкой линейкой рамок ЭРА 12 и ЭРА 12 Сатин - можно подобрать под любой интерьер

Ограничения применения

• Не используется во влажных помещениях (ванная, баня, кухня без защиты)
• Не подходит для управления нагрузками выше 10 А (например, мощные обогреватели, насосы)
• IP20 не обеспечивает защиту от пыли и брызг - запрещено применение вне помещений
• Требуется обязательная установка в рамку - механизм сам по себе не является законченным изделием
• Не рекомендован для частого включения-выключения (более 10 раз в минуту) - возможен износ контактов

Примеры использования

• Управление потолочным светильником в спальне
• Переключение ночника в коридоре
• Коммутирование точечных светильников в гостиной
• Часть многофункциональной группы выключателей в одном блоке (например, 2–4 устройства в одной рамке)
• Замена старого выключателя в квартире с сохранением существующей проводки

Практические советы

• Перед монтажом обязательно отключите питание - даже при использовании безвинтовых клемм работа под напряжением опасна
• Проверьте глубину подрозетника: механизм требует минимум 45 мм свободного пространства
• При подключении используйте провода сечением 0,75–2,5 мм2 - более толстые жилы не войдут в клеммы
• Выбирайте рамку того же цвета (8014 - бронза) или контрастную - чтобы выключатель не сливался с фоном
• Если нужна подсветка, но нет возможности заменить весь блок - этот выключатель можно встроить в уже установленную группу, если есть место по модулям
• Не затягивайте провода слишком сильно - безвинтовые клеммы работают на принципе зажима, а не болтового соединения
