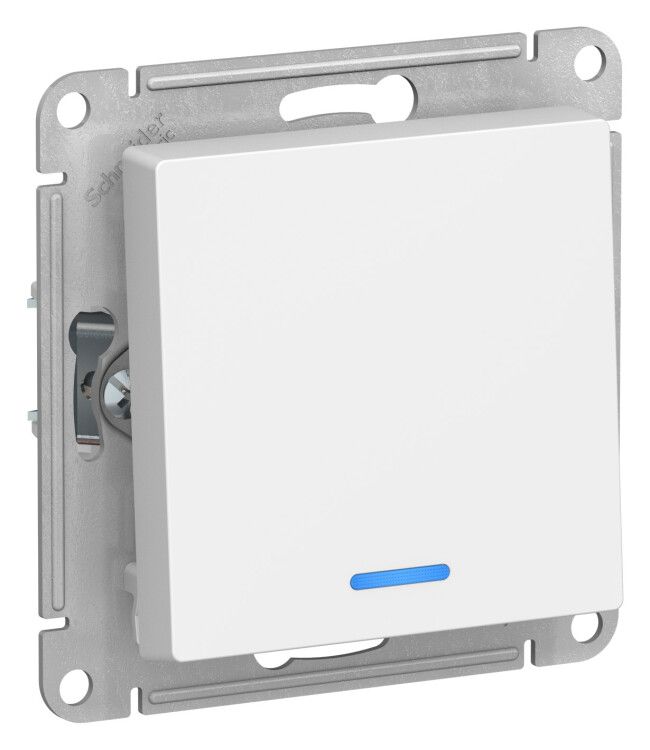

Выключатель одноклавишный ATLASDESIGN с подсветкой схема 1а 10АХ механизм белый - ATN000113 APC

Выключатель одноклавишный с подсветкой Systeme Electric артикула atn000113 - это механизм для скрытой установки, предназначенный для коммутации освещения в жилых и офисных помещениях. Модель отличается светодиодной подсветкой, надёжным винтовым креплением и пластиковым корпусом с антибактериальным эффектом, что делает её удобной для повседневного использования.

Назначение и область применения

Выключатель одноклавишный с подсветкой Systeme Electric atn000113 предназначен для включения и отключения светильников, люстр и других нагрузок до 10 А в однофазных сетях 220–250 В. Подходит для установки в квартирах, домах, офисах, коридорах, санузлах и других местах, где важно быстро найти выключатель в темноте. Применяется исключительно в условиях сухих помещений благодаря защите IP20.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 220 В (работает в диапазоне до 250 В)
• Тип подключения: однополюсный (1А)
• Способ монтажа: скрытая установка в монтажную коробку
• Габариты: 40×71×71 мм
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от воды и пыли
• Материал корпуса: ABS-пластик с ионами серебра (антибактериальное покрытие)
• Подсветка: светодиодная, синий цвет
• Отделка поверхности: глянцевая
• Крепление: винтовое, с усиленными монтажными лапками
• Способ подключения: винтовые зажимы
• Количество модулей: 0 - требует установки в рамку
• Состав: не содержит галогенов

Совместимость и монтаж

Механизм совместим со всеми стандартными монтажными коробками глубиной от 40 мм и рамками серии AtlasDesign. Для установки требуется предварительная подготовка штробы и монтажной коробки. Крепится винтами через усиленные лапки - обеспечивают плотную фиксацию даже в слегка расшатанных коробках. Выключатель не является самостоятельным устройством: его необходимо устанавливать в декоративную рамку (не входит в комплект). Подключение проводов выполняется через винтовые клеммы - рекомендуется использовать медные многожильные или одножильные провода сечением до 2,5 мм2.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых выключателей. Защита IP20 гарантирует, что внутренние части недоступны для пальца человека, но не защищают от попадания влаги - применение в ванных комнатах, банях и на улице запрещено. Отсутствие галогенов снижает риск образования токсичных веществ при перегреве. Антибактериальная добавка на основе ионов серебра замедляет рост бактерий на поверхности, что особенно актуально в местах высокой проходимости.

Преимущества

• Светодиодная подсветка синего цвета позволяет легко ориентироваться в темноте без лишнего света
• Усиленные монтажные лапки обеспечивают прочную фиксацию в коробке, минимизируя люфт
• ABS-пластик устойчив к царапинам, механическому воздействию и УФ-излучению
• Антибактериальное покрытие повышает гигиеничность поверхности
• Глянцевая отделка сохраняет внешний вид долгое время
• Совместим с системой AtlasDesign - легко интегрируется в единый дизайн интерьера

Ограничения применения

• Запрещена установка во влажных помещениях (ванна, душ, бассейн) - степень защиты IP20 не предусматривает защиту от воды
• Не подходит для установки на улице или в неотапливаемых помещениях с повышенной влажностью
• Требует обязательной установки в рамку - не работает как автономный элемент
• Не рассчитан на управление мощными нагрузками выше 10 А (например, электрокотлы, кондиционеры)
• Подсветка не яркая - служит лишь для указания положения, а не для освещения

Примеры использования

• Управление потолочным светильником в спальне
• Переключение ночника в коридоре
• Коммутация точечных светильников в комнате
• Установка рядом с входной дверью для удобного включения света после возвращения домой
• Интеграция в дизайнерские интерьеры с использованием рамок AtlasDesign

Практические советы

• При монтаже проверьте глубину монтажной коробки - она должна быть не менее 40 мм, чтобы механизм свободно поместился
• Не затягивайте винты слишком сильно - можно повредить резьбу в пластике
• Для подключения используйте провода с зачищенными концами длиной 8–10 мм - этого достаточно для надёжного контакта
• Если планируете заменить старый выключатель, убедитесь, что новая рамка имеет те же габариты (40×71 мм)
• Подсветка активируется при отключенном состоянии - если она горит постоянно, возможно, произведён неверный подбор фазы
• Этот механизм - часть системы AtlasDesign; для единого стиля выбирайте все элементы из этой серии
