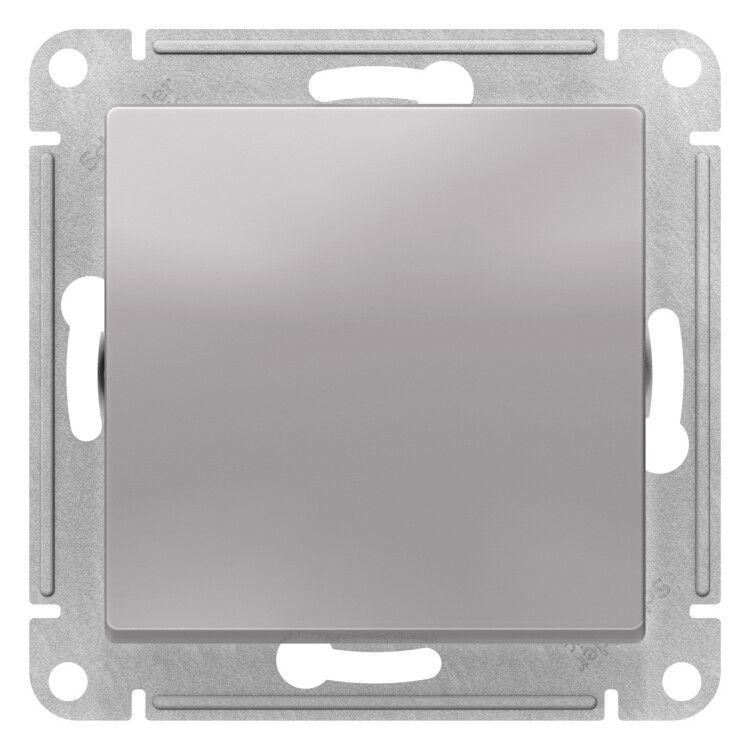

Выключатель одноклавишный ATLASDESIGN схема 1 10АХ механизм алюминий - ATN000311 APC

Выключатель одноклавишный схема 1, 10АХ, механизм, цвет алюминий от Systeme Electric - это надёжный механизм для скрытой установки в бытовых и офисных сетях 220 В. Артикул atn000311 предназначен для частого включения нагрузок до 10 А, совместим с рамочной системой AtlasDesign и подходит как для новых объектов, так и для замены старых выключателей.

Назначение и область применения

Этот выключатель используется для коммутирования освещения и других слаботочных нагрузок в помещениях с нормальными условиями эксплуатации. Подходит для установки в жилых домах, офисах, школах и административных зданиях. Применяется исключительно внутри помещений - не для улицы, ванн, сырых или пыльных сред.

Технические характеристики

• Номинальный ток: 10 А - позволяет управлять нагрузками до 2,2 кВт (например, несколько светодиодных светильников или одна мощная люстра).
• Номинальное напряжение: 220 В - рассчитан на стандартную однофазную сеть 230 В +-10%.
• Схема подключения: 1-полюс - управляет одним проводником фазы, размыкая цепь питания.
• Степень защиты IP20 - защищён от контакта с пальцами и мелкими предметами, но не от воды и пыли.
• Габариты: 40×71×71 мм - соответствует стандартным монтажным коробкам глубиной 40–45 мм.
• Материал корпуса: ABS-пластик - прочный, не боится царапин и долговременного воздействия света.
• Цвет: матовый алюминий - элегантная отделка, маскирующая следы эксплуатации.
• Подключение: винтовые клеммы - надёжный контакт при правильном затягивании.
• Крепление: винтовое - фиксация через боковые лапки в монтажной коробке.
• Отсутствие подсветки - не имеет индикации положения, что снижает энергопотребление и стоимость.

Совместимость и монтаж

Механизм совместим со всеми рамками серии AtlasDesign и другими изделиями, соответствующими стандарту 86×86 мм. Монтируется в стандартную круглую или прямоугольную монтажную коробку с глубиной не менее 40 мм. Для установки требуется предварительное отключение электроэнергии. Лапки механизма усилены - обеспечивают плотную посадку даже в немного расшатанных коробках. После установки накладка легко фиксируется на механизме без инструментов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50345 и IEC 60669-1. Отсутствие галогенов делает его безопасным при горении и переработке. Напряжение 220 В и ток 10 А соответствуют нормам для бытовых сетей в России и странах СНГ. Не рекомендуется использовать для управления двигателями, нагревателями выше 2,2 кВт или высокочастотными нагрузками.

Преимущества

• Усиленные монтажные лапки - снижают риск выпадения механизма из коробки после многократного использования.
• Матовая поверхность - не оставляет отпечатков пальцев и лучше сочетается с современным интерьером.
• ABS-пластик - сохраняет внешний вид даже при регулярной уборке и механическом воздействии.
• Простая конструкция - минимум деталей, высокая надёжность и длительный срок службы.
• Совместимость с сериями Schneider Electric - можно заменить старый механизм без переделки штробы.

Ограничения применения

• Не предназначена для влажных помещений - IP20 не обеспечивает защиту от брызг и пара.
• Не подходит для управления нагрузками более 10 А - превышение вызывает перегрев и выход из строя.
• Не содержит подсветки - невозможно определить положение выключателя в темноте без дополнительного освещения.
• Только скрытая установка - нельзя использовать в открытой проводке или на поверхностях без коробки.
• Не работает с умными системами - требует классического подключения без автоматизации.

Примеры использования

• Управление точечными светильниками в спальне или коридоре.
• Переключение люстры в комнате с суммарной мощностью до 2 кВт.
• Коммутация розеточной группы через групповой выключатель (при условии соблюдения токового лимита).
• Замена аналогичного выключателя в квартире после ремонта - идеально подходит для реставрационных работ.

Практические советы

• При монтаже используйте плоскогубцы для равномерного затягивания винтов - переусиливать нельзя, чтобы не повредить клеммы.
• Обязательно проверьте посадочный диаметр монтажной коробки - он должен быть 60–68 мм для беспроблемной установки.
• Если выключатель установлен рядом с источником тепла (например, радиатором), убедитесь, что температура окружающей среды не превышает +40 C.
• Для удобства обслуживания выбирайте этот механизм вместе с рамкой того же цвета - система AtlasDesign гарантирует единый стиль.
• Arтикул atn000311 часто встречается в каталогах Systeme Electric - запасной механизм всегда доступен в наличии.
