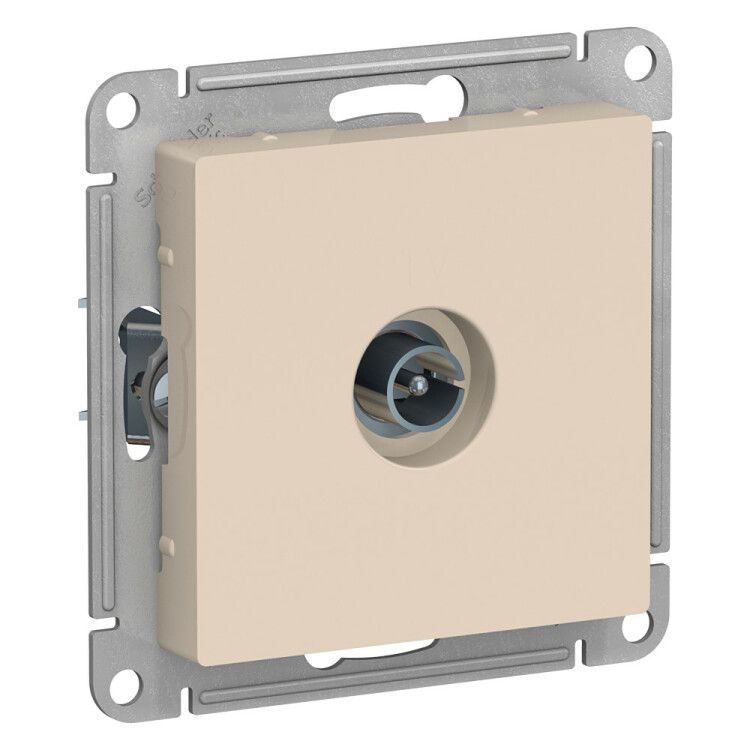

Механизм антенны TV ATLAS DESIGN коннектор беж. SchE ATN000293 APC

Розетка антенная одиночная TV коннектор, механизм, бежевая от Systeme Electric (артикул atn000293) предназначена для подключения телевизионного сигнала в жилых и офисных помещениях. Это проходная розетка с одним выходом, совместимая со стандартными антенными кабелями и установленная в монтажную коробку скрытым способом.

Назначение и область применения

Розетка антенная одиночная TV коннектор, механизм, бежевая используется для подключения телевизора, спутниковой антенны или цифрового приставки через коаксиальный кабель. Подходит для внутренней проводки в квартирах, домах, офисах и других зданиях с нормальными условиями эксплуатации. Применяется там, где требуется надёжное и компактное решение для передачи TV-сигнала без потерь качества.

Технические характеристики

• Тип разъёма: TV (F-разъём для коаксиального кабеля)
• Количество выходов: 1
• Номинальный ток: 0,35 А — предназначен только для слаботочных сигналов, не для питания устройств
• Частотный диапазон: 5–862 МГц — поддерживает аналоговый, цифровой и спутниковый телевизионный сигнал
• Потери в ответвителе: 1 дБ — минимальное затухание сигнала, обеспечивает высокую четкость изображения
• Материал корпуса: ABS-пластик — прочный, устойчив к царапинам и УФ-излучению
• Степень защиты: IP20 — защищает от контакта с пальцами, но не от воды и пыли
• Способ монтажа: скрытая установка в монтажную коробку
• Тип крепления: в распор + винтовое крепление — надёжная фиксация в стене
• Цвет: бежевый — сочетается с большинством интерьерных решений
• Климатическое исполнение: УХЛ4 — допускает работу при температуре от −25°C до +40°C
• Без галогенов — безопаснее при горении, соответствует экологическим требованиям
• Нормативный документ: ФЕАТ.434620.056 ТУ

Совместимость и монтаж

Розетка антенная одиночная TV коннектор, механизм, бежевая совместима с любыми коаксиальными кабелями типа RG-6, RG-59 и аналогичными. Для монтажа требуется стандартная монтажная коробка глубиной не менее 40 мм. Крепится двумя способами: распорными лапками и винтами — это исключает люфт даже в старых штробах. Накладка плотно прилегает к стене, не требует дополнительной отделки. Не используйте для подключения силового оборудования — розетка не рассчитана на напряжение выше 50 В.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для слаботочных систем. IP20 предотвращает случайный контакт с токоведущими частями, но не защищает от влаги — не устанавливайте в ванных комнатах, на улице или в сырых помещениях. Отсутствие галогенов снижает выделение токсичных веществ при перегреве. Соответствует техническим условиям ФЕАТ.434620.056 ТУ.

Преимущества

• Высокая точность передачи сигнала благодаря низкому уровню потерь (1 дБ)
• Усиленные монтажные лапки обеспечивают устойчивую фиксацию в коробке
• ABS-пластик сохраняет внешний вид даже после многолетнего использования
• Бежевый цвет легко интегрируется в любой интерьер без необходимости замены рамок
• Поддержка широкого частотного диапазона — от аналогового ТВ до современных DVB-T2 и спутниковых сигналов

Ограничения применения

• Не предназначена для подключения сетевого питания — только для TV-сигнала
• IP20 не позволяет использовать в условиях повышенной влажности (ванная, кухня, балкон)
• Не рекомендуется для прокладки в местах с механическими нагрузками (например, рядом с дверью)
• Не совместима с HDMI, Ethernet или другими типами разъёмов — только F-разъём
• Работает только в закрытых монтажных коробках — открытая установка невозможна

Примеры использования

• Подключение телевизора к настенной антенне в гостиной
• Разводка спутникового сигнала от LNB к нескольким комнатам через центральную розетку
• Установка в новостройке вместо устаревших моделей с плохой герметизацией
• Замена поврежденной розетки в старом жилом фонде с сохранением дизайна интерьера

Практические советы

• Перед монтажом проверьте, что кабель имеет правильный F-разъём — не используйте самодельные или некачественные переходники
• При использовании в многоэтажном доме убедитесь, что уровень сигнала достаточен — розетка не усиливает сигнал, только передаёт
• При установке в деревянные стены используйте металлическую монтажную коробку для защиты от возгорания
• Не перетягивайте винты крепления — пластик может треснуть
• Эта модель — часть серии AtlasDesign от Systeme Electric; все элементы этой серии имеют одинаковые размеры и дизайн, что удобно при комплексной замене
