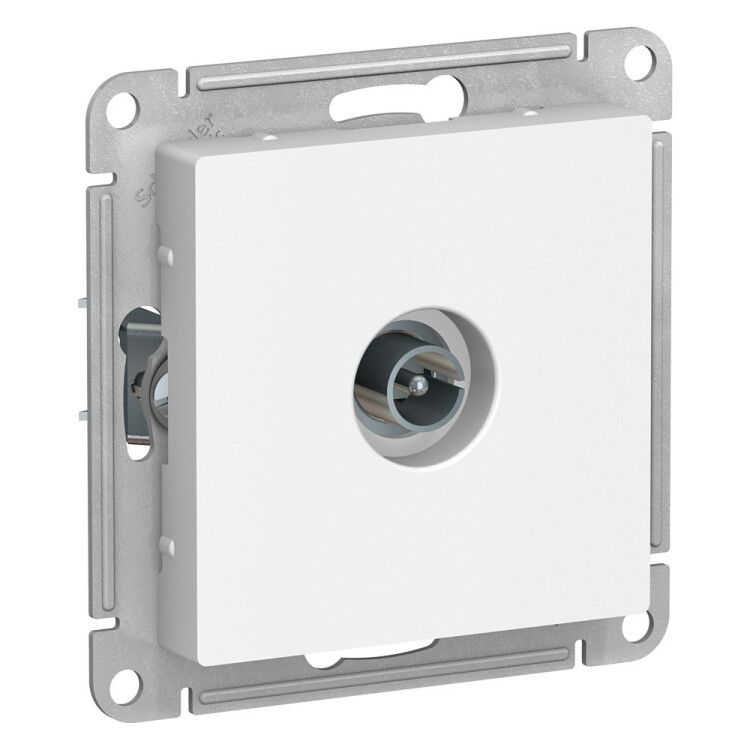

Розетка телевизионная AtlasDesign SE, 1 выход, разъем TV Systeme Electric ATN000193

Розетка антенная одиночная TV коннектор, механизм, белая от Systeme Electric (арт. atn000193) - компактный проходной модуль для организации сигнала спутниковой или наземной ТВ-антенны в скрытых электромонтажных коробках. Подходит для жилых и офисных помещений с нормальной влажностью.

Назначение и область применения

Розетка антенная одиночная TV коннектор, механизм, белая предназначена для подключения одного коаксиального кабеля TV-антенны к телевизору, приставке или другому приемному устройству. Проходная конструкция позволяет сигналу проходить дальше - например, к соседней розетке в цепочке. Применяется в системах домашнего ТВ, кабельного и спутникового вещания. Особенно удобна при ремонте или новой проводке, когда требуется минимализм и скрытый монтаж.

Технические характеристики

• Тип разъема: TV (F-коннектор для коаксиального кабеля)
• Количество выходов: 1 (проходной тип - сигнал проходит через устройство)
• Частотный диапазон: 5–862 МГц - поддерживает все аналоговые и цифровые ТВ-стандарты, включая DVB-T/T2 и спутниковое вещание
• Потери при передаче: до 1 дБ - минимальное затухание сигнала, сохраняет качество картинки
• Номинальный ток: 0,35 А - предназначен исключительно для слаботочных сигналов, не для питания!
• Степень защиты: IP20 - защищает от случайного контакта с пальцами, но не от воды и пыли
• Материал корпуса: пластик с ионами серебра - снижает рост бактерий на поверхности
• Цвет: белый, блестящая поверхность - сочетается с другими элементами серии AtlasDesign
• Климатическое исполнение: УХЛ4 - рассчитана на использование в помещениях с умеренным климатом, температурой от −25C до +40C
• Крепление: в распор и винтами - надежная фиксация в стандартной монтажной коробке
• Нормативный документ: ФЕАТ.434620.056 ТУ

Совместимость и монтаж

Розетка антенная одиночная TV коннектор, механизм, белая совместима со всеми стандартными монтажными коробками глубиной 40–45 мм. Для установки используется два типа крепления: распорные лапки (удерживают механизм при вставке) и винты (фиксируют окончательно). Кабель подключается к F-розетке - достаточно просто вкрутить штекер коаксиала до щелчка. Накладка снимается после монтажа для декорирования. Не требует заземления. Совпадает с размерами других механизмов серии AtlasDesign - легко комбинируется с выключателями и розетками переменного тока в одной рамке.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для слаботочных сетей. Номинальный ток 0,35 А гарантирует, что розетка не перегреется даже при длительном использовании. Отсутствие галогенов делает материал безопасным при горении - не выделяет едких паров. Сертифицирована по собственному техническому условию ФЕАТ.434620.056 ТУ. Не предназначена для работы под высоким напряжением - запрещено подключение к сети 220 В.

Преимущества

• Антибактериальное покрытие с ионами серебра - особенно актуально в местах частого контакта (например, в больницах или детских комнатах)
• ABS-пластик устойчив к царапинам и УФ-излучению - долговечность внешнего вида даже при регулярной уборке
• Усиленные монтажные лапки - предотвращают люфт и деформацию при многократном подключении/отключении кабеля
• Проходная конструкция - позволяет организовать последовательную разводку сигнала без дополнительных тройников
• Совместимость с серией AtlasDesign - можно использовать в единой дизайнерской системе с другими элементами управления

Ограничения применения

• Не предназначена для открытой установки - IP20 не защищает от влаги, пыли и механических воздействий
• Запрещено подключение к силовым цепям 220 В - возможен пробой и повреждение оборудования
• Не рекомендуется для использования вне помещений - даже под навесом риск попадания влаги недопустим
• Подходит только для коаксиальных кабелей с F-разъёмом - не работает с RCA, HDMI или Ethernet
• Не имеет экрана или фильтра помех - при плохой экранировке кабеля возможны помехи

Примеры использования

• Подключение ТВ в спальне от центральной антенны через стену
• Организация сигнала в квартире с несколькими комнатами - одна розетка подключена к другой по цепочке
• Установка в офисе рядом с видеоконференцсистемой
• Монтаж в новых домах при комплексной прокладке слаботочных сетей

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр монтажной коробки был не менее 60 мм - иначе механизм не войдет
• Не перетягивайте винты крепления - это может повредить пластиковую основу
• Используйте качественный коаксиальный кабель с хорошей экранировкой (например, RG-6) - иначе потери в 1 дБ будут заметны
• Если планируете несколько розеток в ряд - выбирайте одинаковый цвет и серию (AtlasDesign) для эстетичного вида
• Не используйте адаптеры и переходники - они увеличивают потери сигнала и нарушают импеданс
