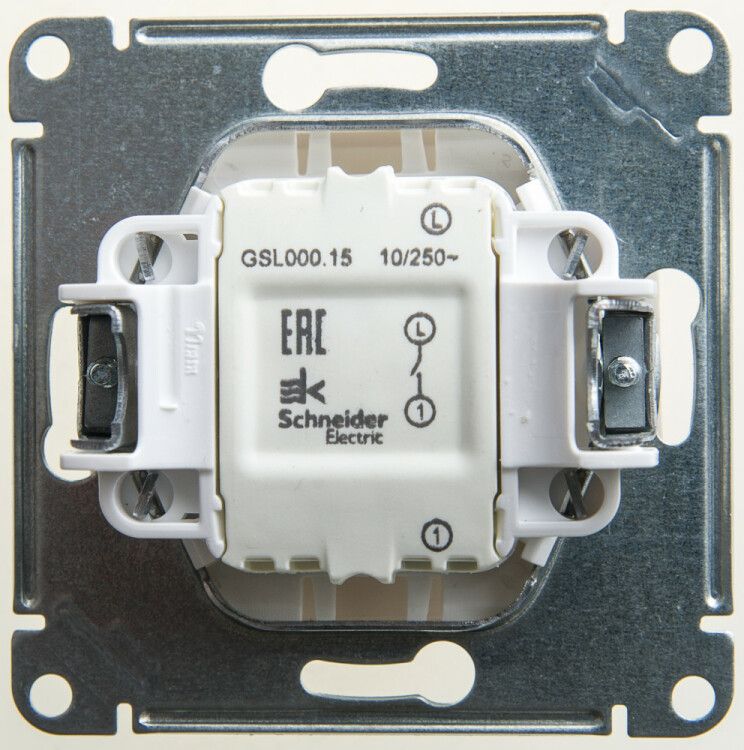

Механизм кнопки нажимной Glossa сх. 1 10AX перламутр SchE GSL000615 APC

Кнопка нажимная 1-клавишная схема 1, 10AX, механизм перламутр от Systeme Electric — это надёжный элемент управления для бытовых и промышленных систем, где требуется однократное включение/выключение нагрузки до 10 А. Артикул gsl000615 в серии GLOSSA сочетает прочную конструкцию, удобство монтажа и эстетику матовой отделки.

Назначение и область применения

Эта кнопка предназначена для ручного управления электрическими цепями с напряжением до 250 В и током до 10 А. Подходит для включения и отключения оборудования с малой мощностью: освещение, вентиляторы, насосы, сигнализация, автоматические системы. Часто используется в распределительных щитах, пультах управления, стендах тестирования. Благодаря механизму с самовозвратом, кнопка возвращается в исходное положение после отпускания — идеальна для импульсного управления.

Технические характеристики

• Номинальное напряжение: 220–250 В
• Номинальный ток: 10 А
• Схема подключения: 1-полюсный выключатель (НО контакт — один нормально открытый)
• Тип возврата: самовозврат (не фиксируется в нажатом состоянии)
• Степень защиты: IP20 — защита от доступа пальцев, но не от воды и пыли
• Способ подключения: винтовые клеммы (зажим провода)
• Способ монтажа: скрытая установка в коробку (монтажная глубина 38,5 мм)
• Габариты: 70,8 × 70,8 × 38,5 мм
• Материал корпуса: PC+ASA — термостойкий пластик с устойчивостью к царапинам и УФ-излучению
• Цвет: белый с перламутровым эффектом
• Отделка: матовая, без глянца
• Не содержит галогенов — безопаснее при горении

Совместимость и монтаж

Кнопка совместима со стандартными монтажными коробками для скрытой установки (например, 60–70 мм). Крепление осуществляется через винты на боковых планках — не требует специальных адаптеров. Механизм с накладкой легко вставляется в рамку серии GLOSSA. Для подключения используйте жилы сечением до 2,5 мм². Клеммы расположены в два ряда (верхний и нижний), что позволяет удобно заводить провода с двух сторон. Не предназначен для наружной установки — IP20 не защищает от влаги.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутреннего использования в помещениях. Отсутствие галогенов снижает риск образования токсичных газов при перегреве. Произведено по технологиям Systeme Electric, обеспечивающим соответствие европейским нормам IEC 60947-5-1 для кнопочных устройств.

Преимущества

• Удобные клеммы — двойной ряд позволяет легче организовать проводку, особенно в плотных щитах
• Прочный материал PC+ASA — не трескается при ударах, сохраняет цвет и форму даже при длительном использовании
• Матовая поверхность — не оставляет следов пальцев, хорошо сочетается с другими элементами серии GLOSSA
• Самовозврат — обеспечивает точное управление без случайного заклинивания
• Поддержка скрытой установки — эстетично встраивается в стены и панели

Ограничения применения

• Не использовать во влажных средах (ванная, улица, цеха с орошением) — степень защиты IP20 недостаточна
• Не рассчитана на частое включение высоких пусковых токов (например, двигатели >1 кВт) — возможен износ контактов
• Только для однофазных сетей 220–250 В; не подходит для 380 В или постоянного тока выше 30 В
• Не имеет световой индикации — нельзя применять там, где нужен визуальный сигнал состояния

Примеры использования

• Кнопка запуска/останова вентилятора в туалете
• Аварийный стоп на станке с небольшой мощностью
• Управление освещением в шкафу с оборудованием
• Сигнальная кнопка в пульте контроля
• Локальное управление реле или магнитным пускателем

Практические советы

• Перед монтажом проверьте, чтобы глубина монтажной коробки была ≥38,5 мм — иначе кнопка не войдёт полностью
• Затягивайте винты клемм равномерно — перетягивание повредит медные контакты
• Для многожильных проводов используйте наконечники — так надёжнее и проще вставить в клемму
• Если планируете замену старой кнопки — сравните размеры: 70,8×70,8 мм — стандарт для большинства рамок GLOSSA, но не всех серий
• При сборке щита учитывайте, что эта кнопка работает только как импульсный элемент — для фиксированного включения выбирайте другой тип устройства
