Переключатель проходной 1-кл. СП Glossa 10А IP20 (сх. 6а) 10AX с подсветкой механизм антрацит SE GSL000763 APC

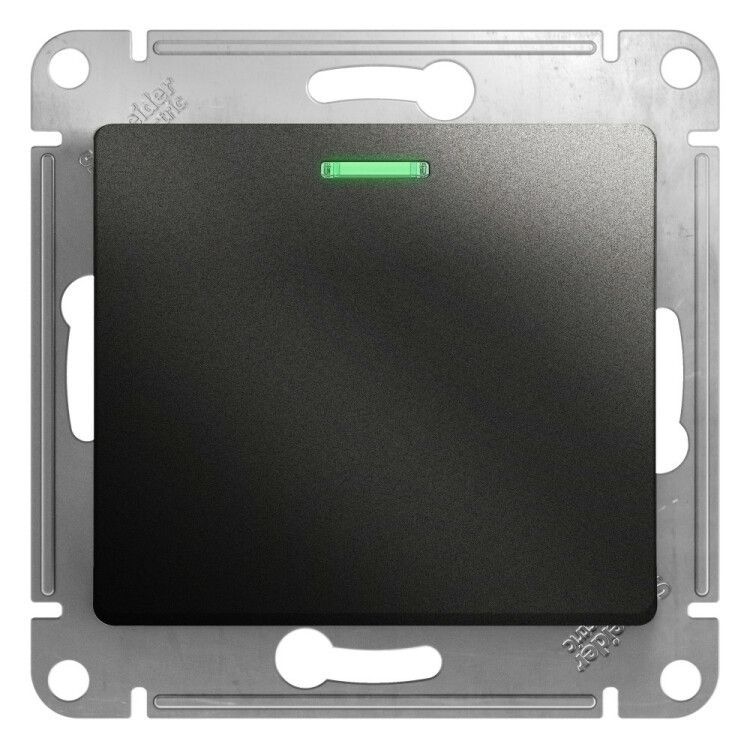

Переключатель проходной 1-клавишный с подсветкой Systeme Electric серии GLOSSA (артикул gsl000763) предназначен для управления освещением из двух мест - например, в коридорах, лестницах или спальнях. Механизм с матовой антрацитовой отделкой и зелёной подсветкой обеспечивает удобство использования в условиях низкой видимости.

Назначение и область применения

Этот переключатель используется в схемах с двумя точками управления одним светильником - когда требуется включить или выключить свет с двух разных мест. Подходит для жилых помещений, офисов, общественных зданий и других объектов, где важна функциональность и безопасность ночного доступа. Применяется в сетях переменного тока с частотой 50 Гц и напряжением до 220 В.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 220 В
• Частота: 50 Гц
• Тип подключения: переключатель на 2 направления (проходной)
• Количество клавиш: 1
• Подсветка: да, светодиодная, зелёного цвета
• Количество модулей: 1
• Габаритные размеры: 70,8 × 70,8 × 38,5 мм
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от воды и пыли
• Материал корпуса: пластик PC+ASA - устойчив к царапинам и УФ-излучению
• Отделка: матовая, без бликов
• Крепление: винтовое
• Способ подключения: винтовые зажимы
• Не содержит галогенов - соответствует экологическим требованиям

Совместимость и монтаж

Механизм совместим со стандартными монтажными коробками глубиной от 40 мм. Устанавливается методом скрытой проводки. Клеммы расположены в два ряда - верхний и нижний - что упрощает подключение проводов при сборке проходных схем. Для работы необходимо использовать три провода: фаза, переходной провод между двумя переключателями и выход на нагрузку. Подходит для использования с любыми типами ламп, включая LED, при условии, что суммарная мощность не превышает 2,2 кВт (при 220 В и 10 А).

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых и коммерческих электроустановок. Степень защиты IP20 исключает риск случайного контакта с токоведущими элементами, но не предназначено для установки во влажных помещениях (ванная, баня, улица). Отсутствие галогенов снижает опасность выделения токсичных веществ при нагреве или возгорании.

Преимущества

• Зелёная подсветка позволяет легко найти переключатель в темноте без лишнего света
• Ударопрочный материал PC+ASA сохраняет внешний вид даже после длительной эксплуатации
• Эргономичное расположение клемм ускоряет монтаж и снижает риск ошибок при подключении
• Матовая поверхность не царапается и не теряет цвет под воздействием света
• Совместим с другими элементами серии GLOSSA - можно собирать единый стиль интерьера

Ограничения применения

• Не применяется в помещениях с повышенной влажностью - IP20 не защищает от попадания воды
• Не подходит для управления нагрузками выше 10 А (например, мощные обогреватели или двигатели)
• Требуется обязательное использование второго аналогичного проходного переключателя для реализации схемы
• Не рекомендуется для установки вне помещений или в местах с высокой запылённостью

Примеры использования

• Лестница: один переключатель внизу, второй - наверху
• Коридор длиннее 5 метров: управление светом с обоих концов
• Спальня: включить свет у входа, выключить у кровати
• Производственные помещения с двумя рабочими зонами

Практические советы

• При замене старого переключателя проверьте соответствие сечения проводов - для 10 А минимум 1,5 мм2
• Обязательно отключите питание перед монтажом - даже при выключенном свете возможна фаза на одном из контактов
• При подключении используйте маркировку проводов: L - фаза, L1/L2 - переходные, N - ноль (не подключается к самому переключателю)
• Посадочный диаметр отверстия в стене должен соответствовать стандартным 68–70 мм - иначе рамка не будет плотно прилегать
• Для долговечности не затягивайте винты клемм слишком сильно - это повредит медную жилу и вызовет нагрев
