Переключатель перекрестный 1-кл. СП Glossa 10А IP20 (сх. 7) 10AX механизм перламутр. SE GSL000671 APC

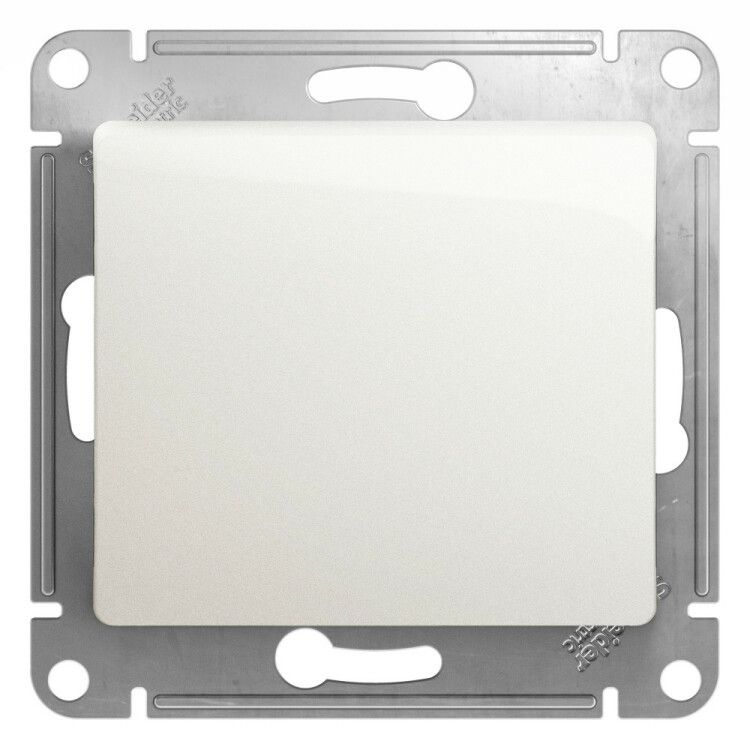

Переключатель перекрестный 1-клавишный Systeme Electric серии Glossa (артикул gsl000671) предназначен для управления освещением из двух мест - например, в длинном коридоре или на лестнице. Механизм с матовой перламутровой накладкой совмещает надежную сборку, простую установку и соответствие стандартам бытовой электросети.

Назначение и область применения

Этот перекрестный переключатель используется в схемах управления светом из двух точек. Он работает в паре с двумя проходными переключателями - один на входе, второй на выходе, а этот - между ними. Подходит для жилых помещений, офисов, общественных зданий, где важно удобство включения/выключения света с разных сторон комнаты или этажа. Применяется в системах освещения с нагрузкой до 10 А, то есть для обычных ламп, LED-светильников и маломощных устройств.

Технические характеристики

• Номинальный ток: 10 А - выдерживает нагрузку до 2,3 кВт при 230 В
• Номинальное напряжение: 230 В - рассчитан на стандартную бытовую сеть
• Схема подключения: №7 - соответствует классической схеме перекрёстного переключателя с четырьмя контактами
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от воды и пыли; подходит только для внутренней установки
• Габариты: 70,8 × 70,8 × 38,5 мм - совместим с типовыми подрозетниками 68×68 мм
• Материал корпуса: PC+ASA - высокопрочный пластик, устойчивый к царапинам и УФ-излучению
• Цвет: перламутровый белый - матовая отделка, не бликует, хорошо сочетается с другими элементами серии Glossa
• Тип крепления: винтовое - фиксируется в подрозетнике с помощью боковых лапок
• Способ подключения: винтовые клеммы - надёжный контакт, допускает провода до 2,5 мм2
• Монтажная плата: да - механизм уже собран с накладкой, не требует дополнительной сборки
• Подсветка: не предусмотрена - требуется отдельно приобрести модель со светодиодом, если нужна индикация
• Состав: не содержит галогенов - безопасен при горении, соответствует экологическим нормам

Совместимость и монтаж

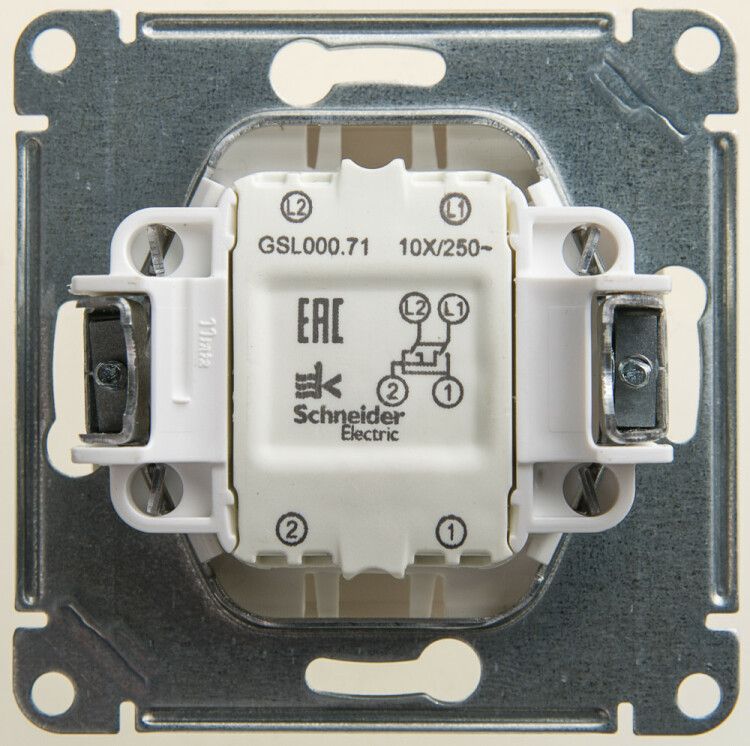

Механизм Systeme Electric gsl000671 совместим с рамками и крышками серии Glossa. Для монтажа необходим стандартный подрозетник глубиной не менее 40 мм. Крепление осуществляется через винты на боковых лапках механизма - после ввода проводов в клеммы, которые расположены в два ряда (верхние и нижние контакты). Это позволяет легко ориентироваться при подключении даже в темноте. Нельзя использовать с автоматическими выключателями или диммерами - только как коммутирующее устройство в схеме перекрёстного управления.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60669-1. Конструкция исключает случайное прикосновение к токоведущим частям благодаря изолирующим стенкам и отсутствию открытых контактов. Защита IP20 гарантирует безопасность в сухих помещениях, но не предназначена для влажных зон (ванная, кухня, улица). Отсутствие галогенов снижает риск выделения токсичных веществ при перегреве.

Преимущества

• Удобная эргономика: клеммы в два ряда упрощают подключение и минимизируют путаницу при работе с многожильным проводом
• Высокая долговечность: материал PC+ASA сохраняет цвет и форму даже при частом использовании
• Чёткая фиксация: винтовое крепление обеспечивает устойчивость в подрозетнике без люфта
• Совместимость с серийной продукцией: легко заменить на другой элемент из серии Glossa без переделки штробы
• Матовая поверхность: не остаются следы пальцев, не требует постоянной полировки

Ограничения применения

• Не применяется во влажных помещениях - IP20 не защищает от влаги
• Не подходит для управления мощностью выше 2,3 кВт - превышение вызывает перегрев и повреждение контактов
• Требует обязательного использования с двумя проходными переключателями - сам по себе не функционирует как одиночный выключатель
• Не имеет подсветки - если нужна индикация состояния, необходимо выбрать другую модель
• Не совместим с умными системами - не поддерживает Wi-Fi, Zigbee или другие протоколы

Примеры использования

• Управление светом в коридоре: включить на одном конце, выключить на другом
• Освещение лестницы: включение с первого этажа, выключение на втором
• Спальная комната: выключатель у двери и у кровати
• Производственные помещения: управление светом вдоль длинного участка рабочего стола

Практические советы

• При подключении внимательно проверьте схему №7 - неверное распределение проводов по клеммам сделает переключатель бесполезным
• Зажимайте провода плотно, но без усилия - перетянутый винт деформирует медную жилу
• Используйте только провода сечением 0,75–2,5 мм2 - более толстые не войдут в клеммы
• Проверяйте посадочный диаметр подрозетника - он должен быть 68 мм, чтобы механизм свободно входил
• Если планируете заменить старый переключатель - сравните схему подключения: старые модели часто имеют отличную маркировку контактов
• Не используйте в качестве единственного устройства - всегда требуется пара проходных переключателей
