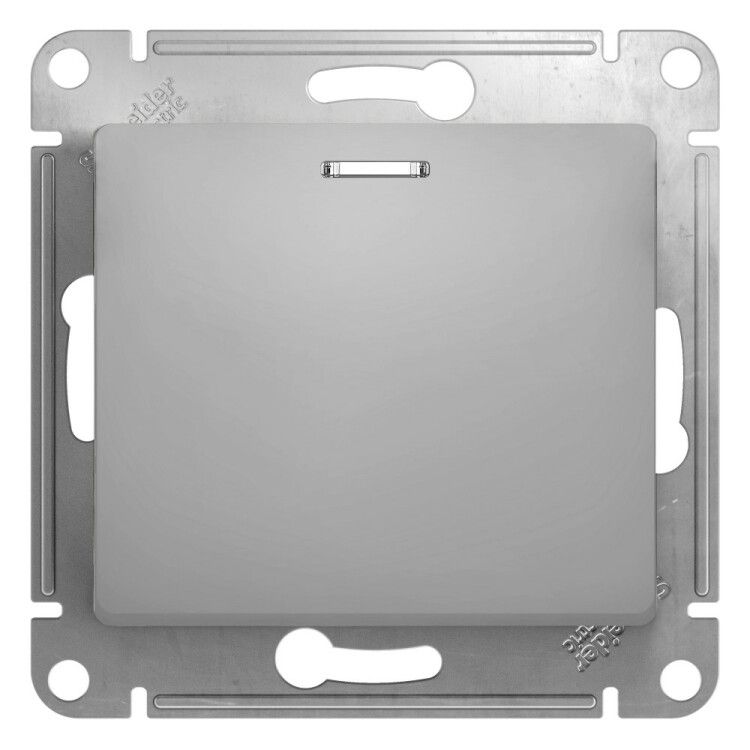

Переключатель проходной 1-кл. СП Glossa 10А IP20 (сх. 6а) 10AX с подсветкой механизм алюм. SE GSL000363 APC

Переключатель проходной 1-клавишный с подсветкой, схема 6а, 10АХ, алюминий от бренда Systeme Electric (серии GLOSSA, артикул gsl000363) предназначен для управления освещением из двух мест с возможностью визуального определения положения выключателя в темноте.

Назначение и область применения

Этот проходной выключатель используется там, где требуется включение и выключение одного источника света из двух разных точек - например, в длинном коридоре, на лестнице или в спальне у кровати и у входа. Подсветка позволяет легко найти устройство ночью без дополнительного освещения. Применяется в жилых помещениях, офисах и общественных зданиях с внутренней проводкой.

Технические характеристики

• Номинальное напряжение: 250 В переменного тока (AC)
• Номинальный ток: 10 А
• Количество клавиш: 1
• Тип управления: клавишный
• Подсветка: да, светодиодная, зелёного цвета
• Схема подключения: 6а (стандартная схема проходного переключателя)
• Сигнальный контакт: есть (позволяет использовать в системах контроля состояния)
• Степень защиты: IP20 (защита от прикосновений пальцами, но не от воды и пыли)
• Габариты: 70,8 × 70,8 × 38,5 мм
• Материал корпуса: пластик PC+ASA (стойкий к УФ-излучению и царапинам)
• Покрытие: лакированное, глянцевое, имитирующее алюминий
• Тип монтажа: скрытая установка в подрозетник
• Крепление: винтовое
• Комплектация: механизм с декоративной накладкой
• Количество модулей: 0 (не является модульным элементом DIN-рейки)

Совместимость и монтаж

Переключатель совместим со стандартными подрозетниками глубиной не менее 40 мм. Монтаж выполняется через винты на механизме - они фиксируются к металлической рамке внутри подрозетника. Клеммы расположены в два ряда (верхний и нижний), что удобно при подключении трёхпроводной схемы проходного переключения. Для работы в паре с другим проходным выключателем необходимо соблюдать правильную распиновку: L (фаза), L1, L2. Подсветка работает автоматически при наличии напряжения на контакте L.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых и коммерческих электроустановок. Напряжение 250 В и ток до 10 А обеспечивают безопасную работу с обычными нагрузками - люминесцентными, LED- и галогенными светильниками. Степень защиты IP20 исключает использование во влажных помещениях (ванная, кухня, подвал). Отсутствие герметизации делает его подходящим только для сухих помещений с нормальной влажностью.

Преимущества

• Зелёная подсветка снижает слепоту при включении ночью - не требует дополнительного света
• Ударопрочный материал PC+ASA сохраняет внешний вид даже после частого использования
• Глянцевая поверхность легко моется и не собирает пыль
• Эргономичные клеммы позволяют легко зачищать и затягивать провода без лишних усилий
• Сигнальный контакт обеспечивает возможность интеграции в системы учёта или автоматизации

Ограничения применения

• Не предназначен для влажных помещений - IP20 не защищает от брызг и пара
• Не подходит для мощных нагрузок выше 10 А (например, нагревательных приборов или мощных прожекторов)
• Не совместим с системами dimmer (регулировки яркости) - только вкл./выкл.
• Требует обязательного использования в паре с ещё одним проходным выключателем - одиночное применение невозможно
• Содержит галогены - не рекомендуется для экологически чувствительных объектов с запретом на галогенные материалы

Примеры использования

• Управление светом в коридоре: один выключатель у входа, второй у выхода
• Освещение лестницы: верхний и нижний переключатели
• Спальная комната: выключатель у двери и у кровати
• Производственные помещения с двумя точками доступа к оборудованию

Практические советы

• При замене старого выключателя проверьте тип подключения - схема 6а предполагает три провода: фаза и два переходных
• Для надёжного контакта используйте медные многожильные провода сечением 1,5–2,5 мм2
• Не забудьте отключить питание перед монтажом - хотя подсветка работает даже при минимальном токе, риск поражения остаётся
• При использовании в паре с другим проходным выключателем обязательно пометьте провода - путаница в L1/L2 часто вызывает сбои
• Глянцевая поверхность царапается при использовании абразивных средств - протирайте мягкой тканью
• Артикул gsl000363 - единственный вариант в серии GLOSSA с такой комбинацией цвета, подсветки и схемы; аналоги других серий могут отличаться по форме или клеммам
