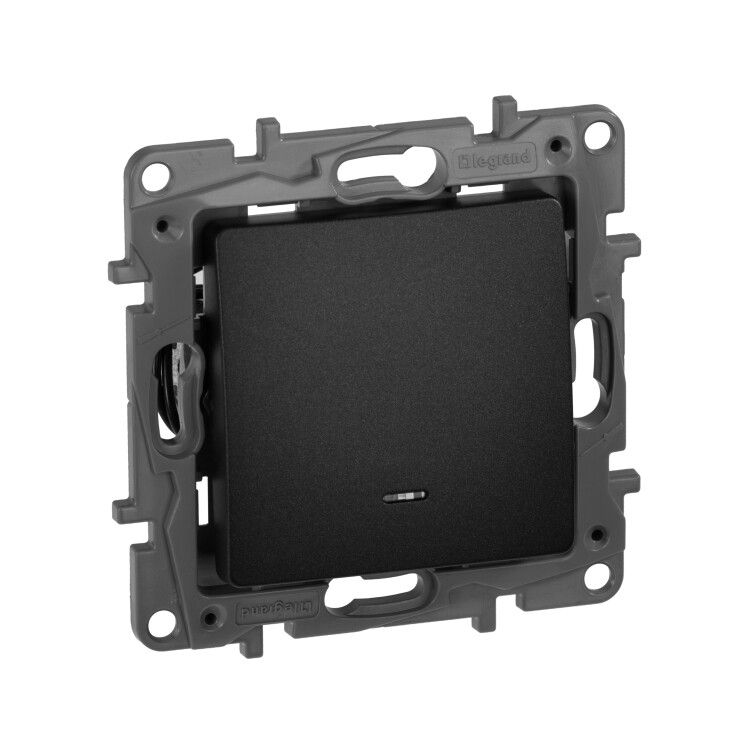

Переключатель 1-кл. СП Etika Plus 10А IP20 250В 10AX с подсветкой безвинтов. зажимы механизм антрацит IEK 672615 Legrand

Переключатель одноклавишный с подсветкой Legrand Etika с артикулом 672615 - устройство для коммутирования освещения в помещениях с скрытой проводкой. Подсветка клавиши обеспечивает удобное управление в темноте, а автоматические зажимы ускоряют монтаж. Продукт соответствует требованиям безопасности и рассчитан на длительную эксплуатацию в жилых и общественных зданиях.

Назначение и область применения

Переключатель одноклавишный с подсветкой Legrand Etika предназначен для включения и выключения светильников, люстр и других нагрузок до 10 А. Устройство подходит для управления освещением с одного места или в составе проходной схемы - когда два переключателя контролируют один источник света из разных точек комнаты. Часто используется в квартирах, офисах, гостиницах и других объектах с внутренней электропроводкой.

Технические характеристики

• Номинальный ток: 10 А - позволяет коммутировать нагрузку до 2,2 кВт при 220 В
• Номинальное напряжение: 250 В - совместим с сетями 220–240 В
• Тип подключения: автоматические зажимы - фиксируют провода без инструментов
• Максимальное сечение кабеля: 2,5 мм2 - поддерживает медные жилы стандартного сечения
• Глубина монтажа: 31 мм - требует стандартной глубины подрозетника
• Габариты: 76×76×45 мм - совместим с типовой рамкой 76 мм
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от воды
• Цвет: антрацит - матовый, глянцевый пластик, не выгорает
• Подсветка: светодиодная, белая, заменяемая - работает при выключенном свете
• Материал корпуса: галоген-free пластик - безопасен при возгорании
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от −25C до +40C
• Срок гарантии: 24 месяца

Совместимость и монтаж

Переключатель Legrand Etika 672615 предназначен для скрытой установки в стандартные металлические или пластиковые подрозетники. Монтаж осуществляется на распорные лапки и шурупы - надёжно фиксируется даже в бетоне. Наличие монтажной платы упрощает сборку в многомодульных системах. Для подключения используйте схему 6L: L - вход фазы, L1 - выход к нагрузке, N - ноль (не требуется для подсветки, так как она питается через нагрузку). Автоматические зажимы принимают провода от 0,5 до 2,5 мм2 - не нужна опрессовка или гибкий многожильный кабель.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60669-1 и техрегламенту ТР ТС 004/2011, что подтверждает соответствие требованиям безопасности Евразийского экономического союза. Отсутствие галогенов снижает выделение токсичных веществ при нагреве. Защитное лакированное покрытие предотвращает царапины и облегчает уборку. IP20 исключает использование в сырых помещениях - не применяйте в ванных, банях, на улице.

Преимущества

• Заменяемая подсветка - можно поменять светодиод без замены всего механизма
• Автоматические зажимы - быстрая и надёжная фиксация проводов, минимум ошибок при монтаже
• Совместимость с рамочной серией Etika - легко сочетается с другими элементами системы
• Высокая механическая прочность - клавиша выдерживает более 100 000 циклов включения
• Эргономичная форма - клавиша легко нажимается даже в темноте

Ограничения применения

• Не предназначен для работы во влажных средах - запрещено использовать в ванных комнатах, на кухнях без защиты, в подвале с высокой влажностью
• Максимальное сечение 2,5 мм2 - нельзя подключать мощные устройства типа кондиционера или электроплиты
• Требуется наличие фазы на контактах для работы подсветки - не функционирует при обрыве ноля или при использовании в качестве проходного без правильной схемы
• Не подходит для внешнего монтажа - не имеет герметизации и не защищён от пыли и влаги

Примеры использования

• Управление потолочным светильником в спальной комнате
• Проходной переключатель у входа и у кровати в коридоре
• Коммутация ночного света в детской комнате
• Установка в холле многоэтажного дома рядом с дверью

Практические советы

• При монтаже проверьте, чтобы подрозетник был глубже 31 мм - иначе механизм будет торчать
• Для подсветки важно, чтобы нагрузка была активной (например, лампочка), а не LED-драйвер - иначе светодиод может мерцать
• Если подсветка не горит после установки - проверьте целостность цепи: фаза должна идти через нагрузку, а не напрямую
• При замене подсветки используйте оригинальный светодиодный модуль - сторонние компоненты могут вызвать перегрев
• Совмещайте этот переключатель с другими изделиями серии Etika - единый дизайн и одинаковая глубина монтажа обеспечивают эстетичную сборку
