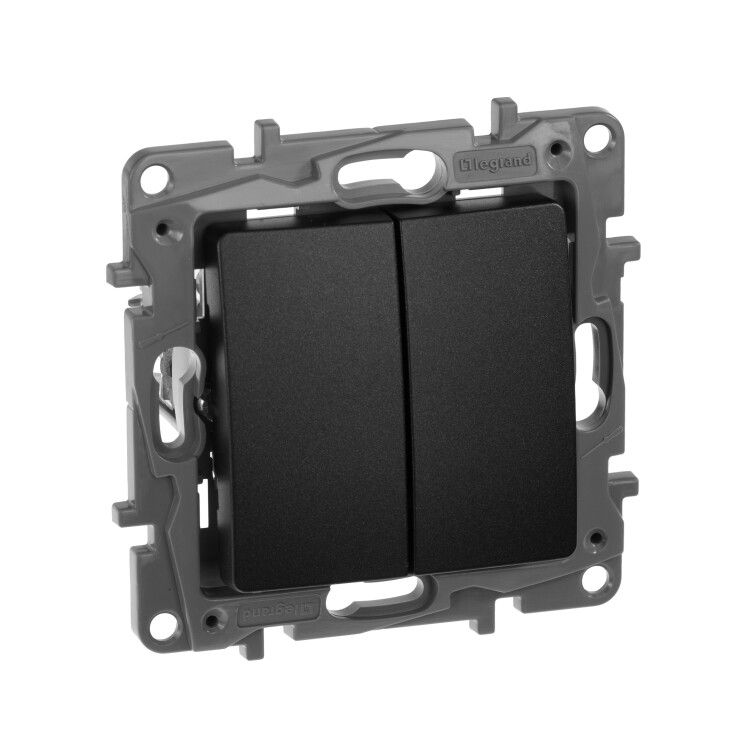

Переключатель 2-кл. СП Etika Plus 10А IP20 250В 10AX безвинтов. зажимы механизм антрацит IEK 672612 Legrand

Переключатель 2-клавишный Legrand Etika с артикулом 672612 - устройство для управления двумя световыми или другими нагрузками из одного или двух мест, предназначенное для скрытой установки в жилых и общественных помещениях. Антрацитовая окраска и глянцевая отделка обеспечивают эстетичный вид в современных интерьерах.

Назначение и область применения

Переключатель 2-клавишный Legrand Etika используется для коммутирования двух независимых цепей - например, двух групп освещения, люстры с двумя режимами работы или оборудования в одной комнате. Подходит для схем управления с двух мест (проходной переключатель). Применяется в квартирах, офисах, школах и других объектах с внутренней электропроводкой. Устройство не предназначено для управления мощными нагревательными приборами или двигателями свыше 2,5 кВт.

Технические характеристики

• Номинальный ток: 10 А - допустимая нагрузка до 2,5 кВт при 250 В
• Номинальное напряжение: 250 В - совместим с сетями 220–240 В переменного тока
• Тип подключения: переключатель на два направления (проходной)
• Способ монтажа: скрытая установка в монтажную коробку
• Максимальное сечение кабеля: 2,5 мм2 - подходит для медных проводов классической бытовой проводки
• Габариты: 76×76×45 мм - соответствует стандартным подрозетникам
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от воды и пыли
• Материал корпуса: поликарбонат - самозагасающий, не проводит ток
• Клавиши: ABS-пластик, матовая поверхность, устойчивы к выгоранию и загрязнениям
• Зажимы: автоматические (безвинтовые) - фиксируют провода при вставке, не требуют периодического подтягивания
• Подсветка: есть - позволяет легко найти переключатель в темноте
• Цвет: антрацит - глянцевая лакированная поверхность
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C и влажности до 80%
• Гарантия: 24 месяца

Совместимость и монтаж

Переключатель 2-клавишный Legrand Etika 672612 совместим со всеми стандартными монтажными коробками глубиной от 40 мм. Крепление осуществляется за счёт острых распорных лапок и двух шурупов - обеспечивается прочная фиксация даже в слегка повреждённых коробках. Монтажная плата уже встроена, что исключает необходимость дополнительных элементов. Для правильного подключения используйте схему проходного переключателя: три контакта - вход, выход 1, выход 2. Автоматические зажимы принимают одножильные и многожильные провода сечением до 2,5 мм2 - предварительно зачищайте концы на 8–10 мм.

Безопасность и стандарты

• Соответствует IEC 60669-1 и ТР ТС 004/2011 - требования безопасности для бытовых выключателей
• Все токоведущие части закрыты - исключает случайное прикосновение при установленной накладке
• Материал корпуса не поддерживает горение - снижает риск распространения огня
• Не содержит галогенов - безопаснее при возможном возгорании

Преимущества

• Автоматические зажимы - экономят время при монтаже, не нуждаются в обслуживании
• Короткий ход клавиш - плавное, бесшумное включение/выключение
• Удобный профиль корпуса - гарантирует точное выравнивание при многопостовой установке
• Высокая механическая прочность - поликарбонат не трескается при ударах
• Эстетичный дизайн - глянцевый антрацит гармонирует с большинством интерьеров
• Подсветка - функциональна в ночное время без лишнего света

Ограничения применения

• Не применяется во влажных помещениях (ванная, бассейн, улица) - степень защиты IP20 недостаточна
• Не подходит для нагрузок выше 10 А (например, электрокотлы, мощные кондиционеры)
• Не рекомендуется для установки в условиях постоянной запылённости - пыль может попасть в механизм через щели
• Использование проводов сечением более 2,5 мм2 невозможно - зажимы не рассчитаны на большие диаметры

Примеры использования

• Управление светом в спальне: одна клавиша - основное освещение, вторая - ночник
• Проходной переключатель между коридором и комнатой - включение света с обоих концов
• Контроль двух зон освещения в кухне: рабочая зона и обеденная
• Управление светом в детской: верхний свет и прикроватная лампа

Практические советы

• При монтаже проверьте, чтобы провода были плотно вставлены в зажимы - слышится характерный щелчок
• Не затягивайте шурупы слишком сильно - можно повредить пластиковую рамку
• Для многопостовых схем используйте пару одинаковых переключателей 2-клавишных - они должны быть из одной серии
• При замене старого выключателя убедитесь, что новый имеет аналогичную схему подключения (L, L1, L2)
• При использовании в системах с LED-освещением - проверьте совместимость с диммерами, если они есть в цепи; этот переключатель не является диммером
