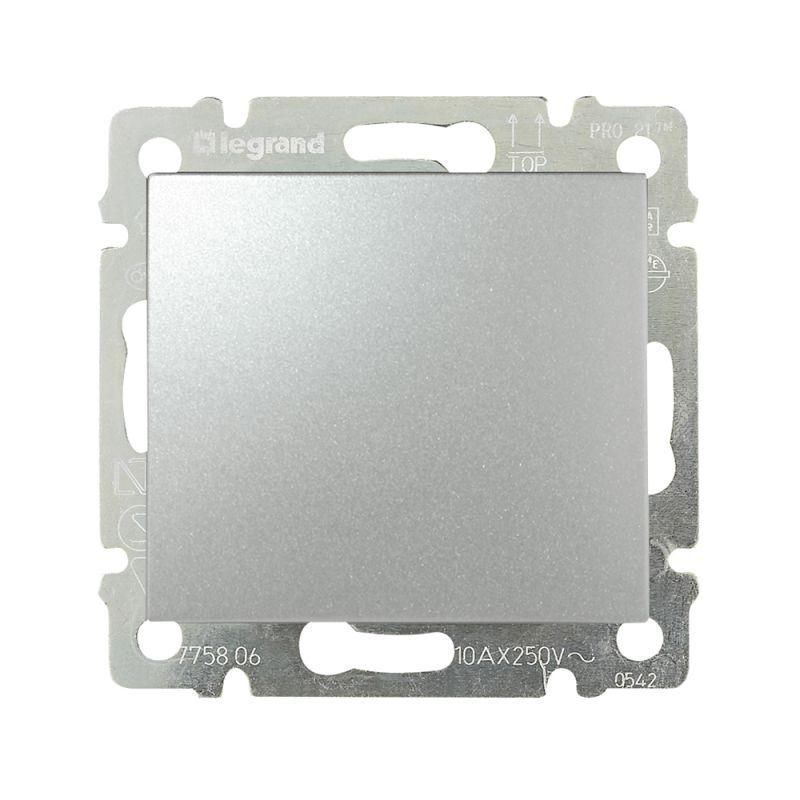

Переключатель проходной 1-кл. СП Valena 10А IP31 механизм алюм. (DIY-упак.) IEK 694338 Legrand

Переключатель проходной 1-клавишный 10А 250В алюминий безвинтовые зажимы - это надёжное устройство от Legrand (серии Valena DIY, артикул 694338), предназначенное для управления освещением или другой нагрузкой с двух точек. Подходит для внутреннего монтажа в жилых и общественных помещениях.

Назначение и область применения

Этот переключатель используется там, где необходимо управлять одним источником света (например, лестницей, длинным коридором или спальней) с двух разных мест - например, с входа и из кровати. Он работает в паре с другим таким же проходным переключателем. Устройство не предназначено для коммутации мощных нагревательных приборов или двигателей - только для осветительных нагрузок до 10 А.

Технические характеристики

• Номинальное напряжение: 250 В - совместим с бытовой сетью 220–240 В
• Номинальный ток: 10 А - максимальная допустимая нагрузка
• Количество клавиш: одна - управление одной цепью
• Схема подключения: переключатель на два направления - требует установки в паре
• Степень защиты: IP31 - защищён от вертикального падения капель воды и предметов более 2,5 мм
• Максимальное сечение кабеля: 2,5 мм2 - не использовать провода толще
• Материал корпуса: термопласт - устойчив к перегреву и механическим воздействиям
• Цвет и отделка: алюминий, глянцевая лакированная поверхность - эстетичный внешний вид
• Габариты: 71×71×37 мм - соответствует стандартным подрозетникам
• Климатическое исполнение: УХЛ4 - можно применять в неотапливаемых помещениях с температурой от −25C до +40C
• Не содержит галогенов - безопаснее при возгорании
• Подключение: безвинтовые зажимы - быстрый и надёжный контакт

Совместимость и монтаж

Переключатель проходной 1-клавишный 10А 250В алюминий безвинтовые зажимы (артикул 694338) совместим со всеми стандартными подрозетниками глубиной не менее 40 мм. Монтируется внутри стены - не подходит для открытой проводки. Крепится двумя способами: на распорные элементы и через винты. Для работы требуется второй такой же проходной переключатель. Накладка и механизм уже собраны - достаточно вставить в коробку и закрепить. Безвинтовые зажимы позволяют подключить кабель просто вставкой - зажим фиксируется автоматически. Обязательно проверьте соответствие сечения кабеля - максимум 2,5 мм2.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60669-1 и требованиям техрегламента ТР ТС 004/2011. Гарантирована безопасность при работе в условиях нормальной влажности и температуры. Отсутствие галогенов снижает выделение токсичных веществ при перегреве. Сертифицирован для использования в России и странах ЕАЭС.

Преимущества

• Безвинтовые зажимы - экономят время при монтаже, исключают слабый контакт из-за недостаточно затянутого винта
• Глянцевая лакированная поверхность - легко моется, не царапается
• Комплектация “механизм с накладкой” - не нуждается в дополнительных деталях
• Серия Valena DIY - оптимизирована для частного использования, проста в установке даже новичкам
• Высокая степень механической прочности благодаря термопласту

Ограничения применения

• Не применяется как обычный выключатель - обязательно нужен второй аналогичный проходной переключатель
• Запрещено подключать нагрузку свыше 10 А - например, тепловые завесы, мощные бойлеры
• Не рассчитан на влажные помещения (IP31 не обеспечивает защиту от брызг сбоку)
• Не подходит для монтажа на поверхность - только скрытый тип
• Не используйте кабель с сечением больше 2,5 мм2 - риск перегрева и выхода из строя

Примеры использования

• Управление светом в коридоре: один переключатель у входа, второй - у выхода
• Освещение лестницы: внизу и вверху
• Спальня: выключатель у двери и у кровати
• Частный дом: управление светом во дворе с входа и с крыльца

Практические советы

• При замене старого переключателя - проверьте, что он тоже был проходным. Простой выключатель не подойдёт.
• Обязательно отключите питание перед монтажом - даже при использовании безвинтовых зажимов есть риск поражения током.
• При подключении кабелей - следите, чтобы жилы были зачищены на 8–10 мм, и вставлены до упора.
• Если планируете использовать в холодном помещении (гараж, чердак), учтите климатическое исполнение УХЛ4 - устройство будет работать при минус 25 C.
• Не смешивайте этот переключатель с продукцией других брендов - контакты могут отличаться по форме и давлению зажима.
