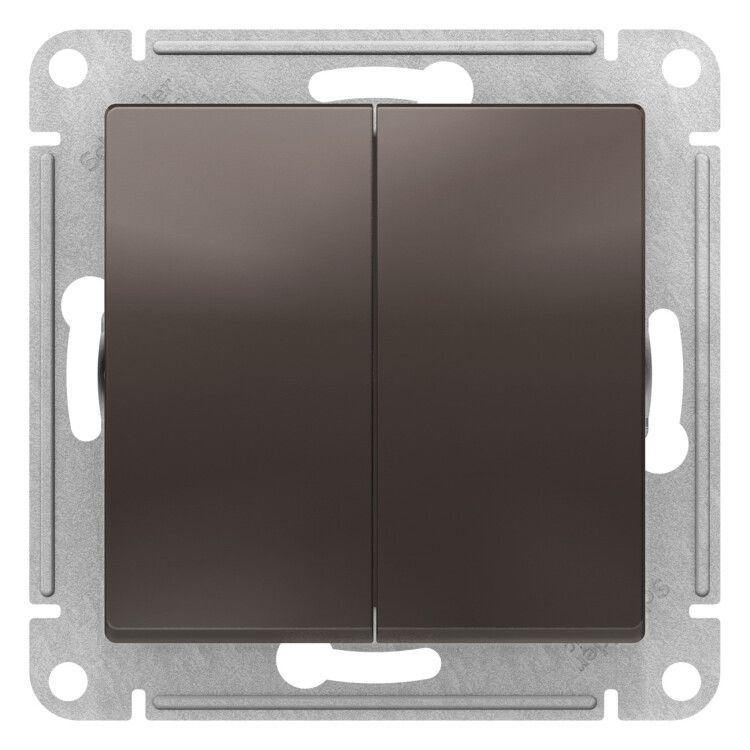

Переключатель двухклавишный ATLASDESIGN схема 6 10АХ механизм мокко - ATN000665 APC

Переключатель проходной двухклавишный Systeme Electric артикула atn000665 - механизм для управления освещением из двух мест, совместим с системами скрытой проводки. Подходит для бытовых и коммерческих объектов, где требуется удобное управление светом с разных точек.

Назначение и область применения

Переключатель проходной двухклавишный Systeme Electric atn000665 предназначен для организации схемы управления одним источником света из двух расположенных на расстоянии точек - например, в длинном коридоре, на лестнице или в спальне с выходом в два места. Каждая клавиша работает независимо, что позволяет управлять двумя различными группами освещения одновременно. Применяется в жилых домах, офисах, гостиницах и других помещениях с классической схемой проходного включения.

Технические характеристики

• Номинальный ток: 10 А - поддерживает нагрузку до 2,2 кВт при 220 В (например, несколько LED-светильников или одна мощная люстра)
• Номинальное напряжение: 220 В - рассчитан на работу в однофазной сети 220–240 В
• Схема подключения: 6/2 - шесть контактов, две группы переключаемых цепей; соответствует стандартной схеме проходного выключателя с перемычкой между двумя устройствами
• Степень защиты IP20 - защищён от доступа пальцами и твёрдыми предметами, но не от воды; применяется только во внутренней сухой среде
• Габариты: 71×71×40 мм - совместим со стандартными монтажными коробками глубиной 40 мм
• Материал корпуса: термопласт - прочный, не горючий, устойчив к деформациям при нагреве
• Цвет: коричневый (мокко) - матовая отделка, маскирует следы эксплуатации
• Тип крепления: винтовое - фиксация через лапки в монтажную коробку
• Подключение: винтовые клеммы - надёжный контакт, допускает многожильные и одножильные провода до 2,5 мм2
• Количество модулей: 0 - не требует DIN-рейки, устанавливается в обычную подрозетник
• Подсветка: не предусмотрена - не имеет светодиодной индикации
• Состав: не содержит галогенов - безопасен при пожаре, соответствует экологическим нормам

Совместимость и монтаж

Механизм Systeme Electric atn000665 совместим с монтажными коробками стандарта Европа (84×84 мм) и подходит для установки в стены из бетона, кирпича или гипсокартона. Для работы в паре с другим проходным переключателем необходимо использовать второй аналогичный элемент (или другой подходящий по схеме 6/2). Монтаж выполняется после прокладки проводов: три провода на каждый переключатель - фаза, два переходных (перемычки). Лапки механизма усилены - обеспечивают плотную посадку даже в слегка повреждённых коробках. Накладка крепится к механизму вручную - не требует инструментов.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок в помещениях с нормальной влажностью. Сертифицировано по европейским стандартам IEC 60669-1. Отсутствие подсветки исключает риск паразитного свечения в цепях с энергосберегающими лампами. Материал корпуса самозатухающий, не распространяет пламя. Галогены отсутствуют - снижено образование токсичных веществ при возгорании.

Преимущества

• Усиленные монтажные лапки - предотвращают проворачивание и выпадение механизма из коробки
• Матовая поверхность - не оставляет отпечатков пальцев, не бликует
• Совместимость с сериями AtlasDesign - легко заменить на другие элементы той же линейки (розетки, кнопки, рамки)
• Простая схема подключения - не требует специальных знаний, подходит для опытных электромонтеров
• Высокая механическая долговечность - клавиши выдерживают более 10 000 циклов включения

Ограничения применения

• Не предназначен для влажных помещений (ванная, баня, улица) - степень защиты IP20 недостаточна
• Не подходит для управления несколькими источниками света из одной точки - нужен трёхклавишный или универсальный выключатель
• Не имеет подсветки - невозможно найти в темноте, рекомендуется устанавливать рядом с точечным освещением
• Требует парного использования - один такой переключатель не работает самостоятельно, нужен ещё один такого же типа
• Не совместим с умными системами - не поддерживает автоматизацию, Wi-Fi, датчики движения

Примеры использования

• Лестница: один переключатель у входа в дом, второй - на втором этаже
• Коридор: управление светом с обоих концов длинного прохода
• Спальня: включение света у кровати и у двери
• Производственные помещения: контроль освещения на участках с двумя рабочими зонами

Практические советы

• При монтаже используйте провода сечением 1,5–2,5 мм2 - оптимально для нагрузки 10 А
• Обязательно проверьте схему подключения перед закреплением - неверное соединение перемычек приведёт к отказу функции проходного управления
• При замене старого переключателя сохраните маркировку проводов - L, L1, L2 - чтобы не запутаться
• Выбирайте рамки и декоративные накладки из той же серии AtlasDesign - они идеально сочетаются по форме и цвету
• Не затягивайте винты клемм слишком сильно - можно повредить медные жилы или пластиковую основу
• Если используется LED-освещение - убедитесь, что драйверы не вызывают мерцания при работе с проходными схемами
