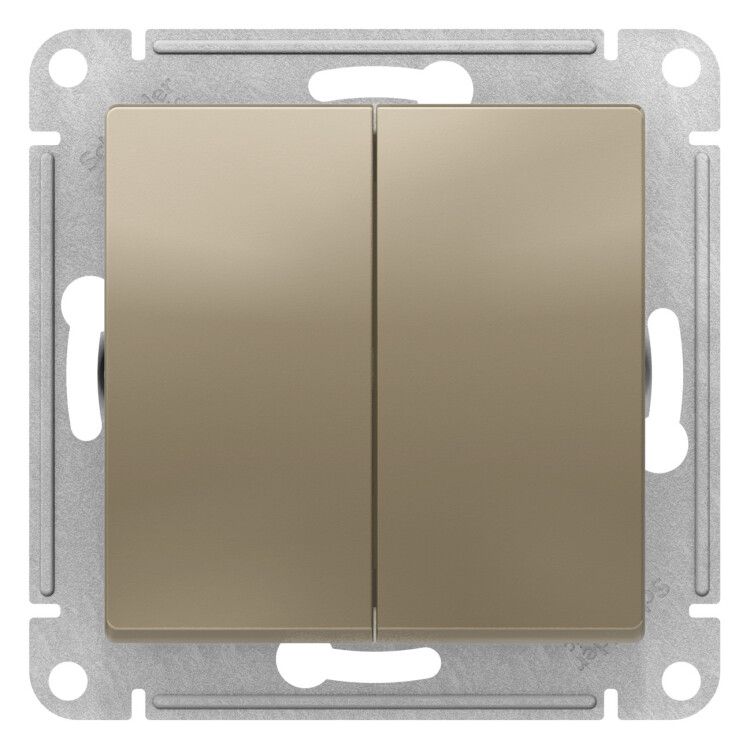

Переключатель двухклавишный ATLASDESIGN схема 6 10АХ механизм шампань - ATN000565 APC

Переключатель проходной 2-клавишный схема 6, 10АХ, механизм, цвет шампань от Systeme Electric - это механизм для организации управления освещением из двух мест. Подходит для скрытой установки в жилых и общественных помещениях. Артикул atn000565 входит в серию AtlasDesign.

Назначение и область применения

Этот переключатель предназначен для управления одним источником света (например, люстрой или группой ламп) из двух разных точек - типичное решение для лестниц, длинных коридоров, спальни с выходом на балкон или комнаты с двумя входами. Механизм работает в бытовых и коммерческих сетях переменного тока 220 В. Не предназначен для управления нагрузками выше 10 А (до 2,2 кВт при 220 В).

Технические характеристики

• Номинальное напряжение: 220 В
• Номинальный ток: 10 А
• Количество клавиш: 2
• Схема подключения: Переключатель на 2 направления (проходной, двойной)
• Способ монтажа: Скрытая установка в монтажную коробку
• Габаритные размеры: 71×71×40 мм
• Степень защиты: IP20 - защита от контакта с пальцами, но не от воды и пыли
• Материал корпуса: ABS-пластик
• Отделка: Матовая поверхность, цвет шампань
• Подключение: Винтовые клеммы
• Крепление: Винтовое через монтажные лапки
• Подсветка: Отсутствует
• Состав: Безгалогенный пластик

Совместимость и монтаж

Механизм совместим со стандартными монтажными коробками глубиной от 40 мм. Для работы требуется парный проходной переключатель аналогичной серии - один устанавливается в каждой точке управления. Клеммы рассчитаны на провода сечением до 2,5 мм2. Лапки усилены для надежной фиксации в коробке - не требуют дополнительных хомутов или клея. Накладка уже встроена, внешняя рамка должна выбираться отдельно (не входит в комплект).

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в сухих помещениях. Степень защиты IP20 исключает использование в ванных комнатах, на улице или в сырых зонах. Отсутствие галогенов снижает выделение токсичных веществ при нагреве. Соответствует нормам ЕС для электрооборудования класса II.

Преимущества

• Усиленные монтажные лапки обеспечивают плотную посадку в коробке - минимизирует люфт и шум при работе
• ABS-пластик устойчив к механическим повреждениям и длительному воздействию света - сохраняет цвет и форму
• Матовая отделка не оставляет следов от пальцев и легко моется
• Цвет шампань гармонично сочетается с большинством интерьерных решений
• Производится системой Systeme Electric - известным европейским брендом с проверенной долговечностью

Ограничения применения

• Не используется в условиях повышенной влажности - запрещено в ванных, банях, на балконах
• Не подходит для управления мощными нагрузками свыше 2,2 кВт (например, мощными обогревателями или насосами)
• Требуется обязательное наличие второго проходного переключателя для полноценной работы схемы
• Не имеет подсветки - невозможно найти выключатель в темноте
• Не совместим с умными системами автоматизации - только ручное управление

Примеры использования

• Освещение лестницы: одна клавиша - внизу, другая - наверху
• Спальная комната: выключатель у двери и у кровати
• Длинный коридор: два переключателя на противоположных концах
• Зала с несколькими входами: управление светом из любой точки

Практические советы

• Выбирайте парный проходной переключатель того же типа и цвета - система будет работать корректно и выглядеть единым целым
• Проверьте глубину монтажной коробки перед установкой - минимальная рекомендуемая глубина 40 мм
• При подключении используйте провода сечением 1,5–2,5 мм2; не затягивайте клеммы слишком сильно - можно повредить контакт
• Если нужна подсветка - замените этот механизм на модель с LED-индикацией
• Для удобства обслуживания пометьте провода при монтаже - особенно важно при использовании трёхпроводной схемы проходного переключения
