Переключатель для жалюзи (кноп), 10АХ-250В, Эра12, механизм (10/100/3000)12-1110-99 - Б0047829

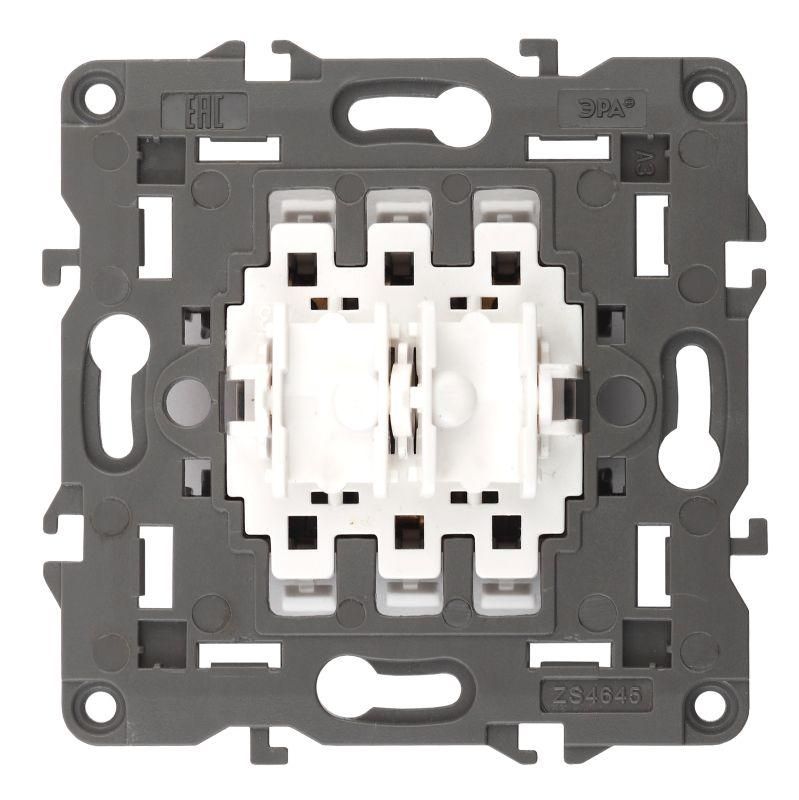

Переключатель для жалюзи кнопочный 10А 250В, механизм ЭРА12, серия 12-1110-99 - это двухклавишный механический выключатель для управления жалюзи и аналогичными устройствами, рассчитанный на скрытую установку в подрозетники. Продукт серии Эра 12 сочетает простоту эксплуатации, надёжную фиксацию проводов и совместимость с широким спектром декоративных рамок и клавиш.

Назначение и область применения

Переключатель для жалюзи кнопочный 10А 250В, механизм ЭРА12, серия 12-1110-99 предназначен для коммутации слаботочных цепей управления жалюзи, роллетами, шторами и другими устройствами с малой нагрузкой. Подходит для использования в квартирах, офисах, административных зданиях. Не предназначен для управления мощными электродвигателями или освещением.

Технические характеристики

• Номинальное напряжение: 250 В переменного тока
• Номинальный ток: 10 А
• Количество клавиш: 2 (двухклавишный)
• Количество полюсов: 1 (однополюсный)
• Степень защиты: IP20 - защита от доступа пальцев, но не от воды и пыли
• Материал корпуса: термопласт (поликарбонат)
• Отделка поверхности: матовая, белый цвет
• Способ монтажа: скрытая установка в подрозетник
• Минимальная глубина подрозетника: 45 мм
• Тип крепления: в распор (лапками) + винтовое крепление
• Управление: механическое, кнопочное
• Тип контактов: автоматические клеммы для быстрого подключения

Совместимость и монтаж

Механизм ЭРА12 устанавливается в стандартные подрозетники глубиной не менее 45 мм. Для фиксации используются как распорные лапки, так и винты - это обеспечивает устойчивость даже в хрупких материалах стен. Автоматические клеммы позволяют зафиксировать жилы кабеля без инструментов: достаточно вставить провод до щелчка. Клеммы поддерживают медные одножильные и многожильные провода сечением до 2,5 мм2.

Рамка и клавиши не входят в комплект. Совместимы с клавишами серии 12-6203-xx (цвета: белый, слоновая кость, алюминий, шампань, антрацит, чёрный, графит, бронза, медь, перламутр). Рамки должны соответствовать серии Эра 12 - другие серии не гарантируют точное совпадение по габаритам.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в сухих помещениях. IP20 исключает использование в ванных комнатах, на кухне без защиты от брызг, в подвале или других местах с повышенной влажностью. Работает при температуре от -25C до +40C. Не предназначено для взрывоопасных сред.

Преимущества

• Автоматические клеммы - быстрая и надёжная сборка без отвертки
• Два варианта крепления (лапки + винты) - удобство при монтаже в любые типы подрозетников
• Матовая поверхность - не царапается, не оставляет следов пальцев
• Гибкая система клавиш - можно выбрать любой цвет под интерьер
• Совместимость со всей серией Эра 12 - легко заменить или модернизировать

Ограничения применения

• Не использовать в условиях высокой влажности (ванная, баня, бассейн) - IP20 не обеспечивает защиту от воды
• Не применять для управления двигателями, насосами, мощным освещением - максимальная нагрузка 10 А / 250 В
• Требуется отдельная покупка рамок и клавиш - механизм не работает без них
• Подходит только для скрытой установки - не используется в открытых системах

Примеры использования

• Управление вертикальными жалюзи в офисном помещении
• Контроль рулонных штор в детской комнате
• Включение/выключение электропривода оконных решёток
• Локальное управление тканевыми занавесками в гостиной

Практические советы

• При монтаже проверьте глубину подрозетника - минимум 45 мм, иначе механизм не войдёт полностью
• Закручивайте винты равномерно, чтобы не деформировать корпус
• Выбирайте клавиши 12-6203-01 (белый) для идеального совпадения с белым корпусом
• Не используйте силу при вставке проводов - если не щёлкает, проверьте сечение и зачистку жил
• Для долговечности не перегружайте контакт - лучше использовать этот переключатель для управления слаботочными приводами, а не напрямую для ламп
