Переключатель для жалюзи (выкл), 10АХ-250В, Эра12, механизм (10/100/3000) 12-1109-99 - Б0047828

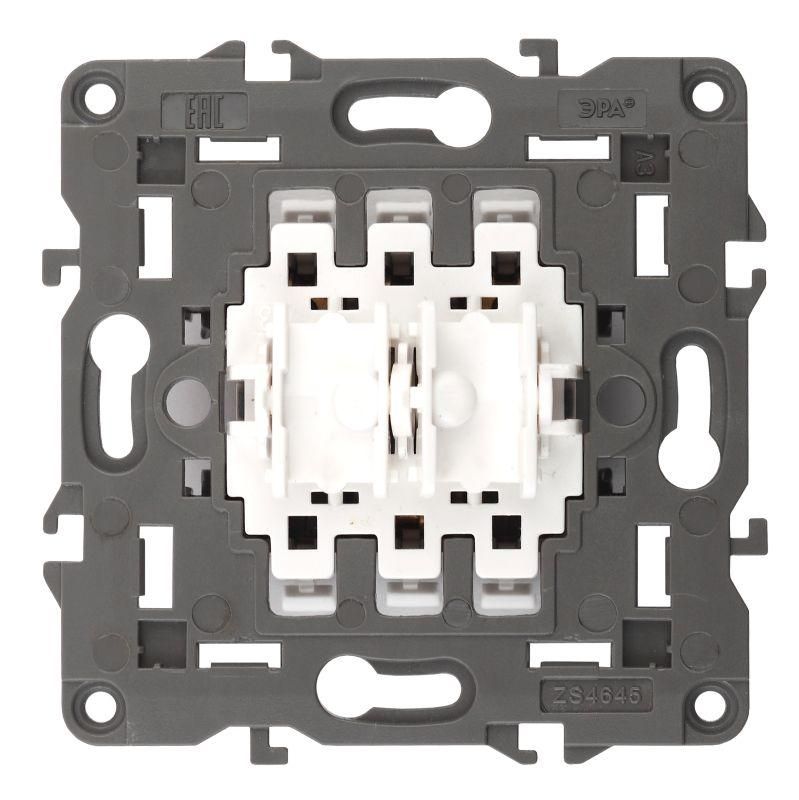

Переключатель для жалюзи ЭРА12, артикул 12-1109-99 - это двухклавишный механизм для управления жалюзи и шторами, рассчитанный на работу в бытовых и коммерческих системах с нагрузкой до 10 А и 250 В. Устройство предназначено для скрытой установки в подрозетники и совмещается с отдельными рамками и клавишами, что позволяет гибко адаптировать внешний вид под интерьер.

Назначение и область применения

Переключатель для жалюзи ЭРА12 12-1109-99 предназначен для управления вертикальными и горизонтальными жалюзи, роллетами и другими типами оконных покрытий с электроприводом. Подходит для установки в квартирах, офисах, медицинских учреждениях и других помещениях, где требуется удобное и безопасное управление шторами. Используется исключительно как управляющее устройство - не является источником питания.

Технические характеристики

• Номинальное напряжение: 250 В
• Номинальный ток: 10 А
• Количество клавиш: 2 (по одной на каждое направление движения - “вверх” / “вниз”)
• Количество полюсов: 1 (однополюсный)
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от воды и пыли)
• Материал корпуса: термопласт (поликарбонат)
• Цвет: белый (матовая отделка)
• Способ монтажа: скрытая установка в подрозетник
• Минимальная глубина подрозетника: 45 мм
• Тип крепления: за лапки + винты
• Тип управления: механический (нажатие клавиш)

Совместимость и монтаж

Механизм 12-1109-99 устанавливается в стандартные подрозетники глубиной не менее 45 мм. Для фиксации используются два способа: распорные лапки и винты - это обеспечивает надёжную посадку даже в старые или слегка повреждённые коробки. Клеммы автоматические - провода зажимаются при вставке, без инструментов. Обязательно используйте отдельные рамки и клавиши, так как они не входят в комплект. Совместим со следующими клавишами: 12-6203-01 (белый), 12-6203-02 (слоновая кость), 12-6203-03 (алюминий), 12-6203-04 (шампань), 12-6203-05 (антрацит), 12-6203-06 (чёрный), 12-6203-12 (графит), 12-6203-13 (бронза), 12-6203-14 (медь), 12-6203-15 (перламутр). Рамки должны соответствовать серии ЭРА12.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для внутренней установки в сухих помещениях. IP20 гарантирует защиту от случайного контакта с токоведущими элементами, но не защищает от влаги - не применяйте в ванных, кухнях или на балконах без дополнительной герметизации. Соответствует нормам ГОСТ Р 50030.2–2010 для выключателей бытового назначения.

Преимущества

• Автоматические клеммы - ускоряют монтаж и снижают риск плохого контакта
• Два варианта крепления (лапки + винты) - обеспечивают надёжность в любых условиях
• Гибкая система декора - можно выбрать любой цвет клавиш и рамки
• Матовая поверхность - не царапается, не оставляет отпечатков пальцев
• Поддержка стандарта ЭРА12 - легко заменить или дополнить другим оборудованием этой серии

Ограничения применения

• Не предназначен для работы во влажных средах (IP20 недостаточно для кухни, ванной, балкона)
• Не используется для управления мощностью выше 2500 Вт (при 250 В и 10 А)
• Не подходит для прямого подключения к сети 380 В или трёхфазным системам
• Требует обязательного использования совместимых рамок и клавиш - сам по себе не имеет лицевой панели
• Не рекомендован для частого цикличного включения (более 10 раз в минуту) - возможен износ контактов

Примеры использования

• Управление жалюзи в спальне через две клавиши: одна - поднять, вторая - опустить
• Контроль роллет на больших окнах в офисном помещении
• Интеграция в системы умного дома как ручной интерфейс для электропривода
• Замена устаревшего выключателя в многоквартирном доме с сохранением существующей проводки

Практические советы

• Перед монтажом проверьте глубину подрозетника - минимум 45 мм, иначе механизм не войдёт
• Обязательно отключите питание перед подключением - хотя клеммы автоматические, работа с проводами требует соблюдения правил электробезопасности
• Выбирайте клавиши по цвету заранее - серия ЭРА12 предлагает широкую палитру, но не все цвета всегда есть в наличии
• Не используйте силу при установке клавиш - они фиксируются мягким щелчком; насильственная установка может сломать защёлки
• Если планируете использовать в местах с высокой проходимостью - выбирайте более прочные цвета: антрацит, графит, чёрный
