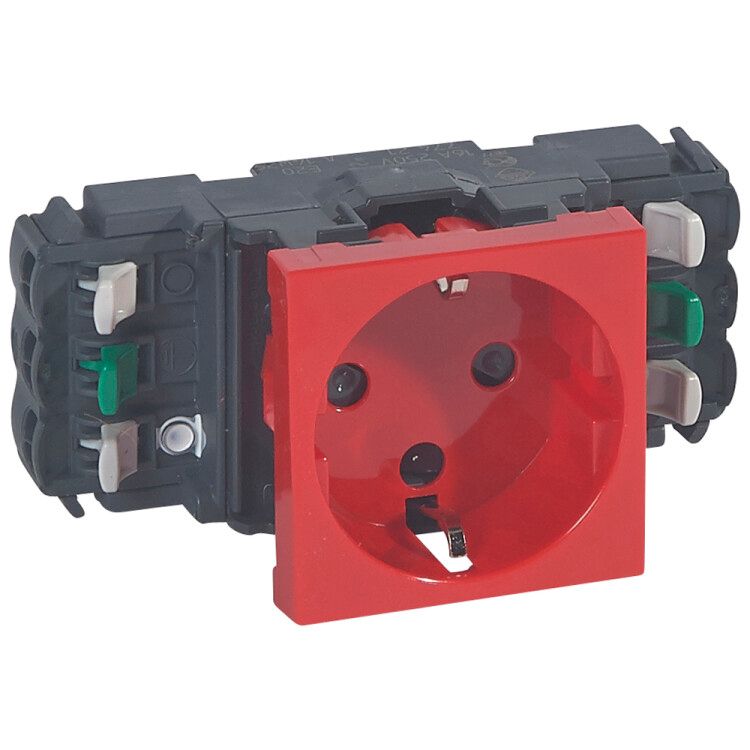

Розетка 1-м СП 2мод. Mosaic 16А IP40 2P+E с заземл. безвинтов. клеммы механич. блокировк. для кабель-канала DLP механизм красн. Leg 077421 Legrand

Розетка Legrand Mosaic 77421 - это двухмодульная силовая розетка с заземлением, выполненная в немецком стандарте, предназначенная для установки в кабель-каналы DLP. Обеспечивает безопасное подключение оборудования через безвинтовые клеммы и механическую блокировку, подходящую для промышленных и коммерческих объектов.

Назначение и область применения

Розетка Legrand Mosaic 77421 предназначена для подключения стационарного электрооборудования с потребляемой мощностью до 3,5 кВт (при 16 А и 250 В). Подходит для использования в системах распределения энергии внутри кабель-каналов DLP - например, на производствах, в цехах, офисах и логистических комплексах. Применяется там, где требуется надежное, защищенное и легко обслуживаемое соединение с заземлением.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 250 В
• Частота: 50–60 Гц
• Количество фаз: 1
• Количество модулей: 2
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от воды и пыли)
• Ударопрочность: IK04 (выдерживает удар энергией 0,5 Дж)
• Диапазон рабочих температур: от –5 C до +50 C
• Материал корпуса: галоген-free пластик
• Цвет: красный
• Габариты: 90×45×44 мм
• Тип подключения: прижимные клеммы (безвинтовые)
• Тип монтажа: встраивание в кабель-канал DLP
• Количество постов: 1
• Заземление: есть
• Проходные функции: да (возможно последовательное подключение нескольких устройств)

Совместимость и монтаж

Розетка Legrand Mosaic 77421 совместима исключительно с кабель-каналами серии DLP от Legrand. Устанавливается методом защелкивания - механизм фиксируется в направляющих каналах без инструментов. Для монтажа необходимо предварительно подготовить отверстие соответствующего размера (90×45 мм) в стенке кабель-канала. Кабели подключаются к прижимным клеммам: достаточно вставить провод до упора и закрепить его легким нажатием рычага. Проходные функции позволяют использовать эту розетку как элемент цепочки - следующий модуль можно установить прямо после этого без дополнительных перемычек.

Безопасность и стандарты

Изделие соответствует требованиям немецкого стандарта (DIN 49440) для штепсельных соединителей. Защита контактов обеспечивается конструкцией - они недоступны при выключенном устройстве. Механическая блокировка препятствует случайному извлечению вилки. Отсутствие галогенов в материале снижает риск образования токсичных веществ при перегреве. Сертифицирована для работы в помещениях с нормальной влажностью и температурой - не предназначена для открытых площадок или сырых сред.

Преимущества

• Безвинтовые клеммы - быстрое и надежное подключение без риска перетянуть или ослабить провод
• Механическая блокировка - повышает безопасность при работе с оборудованием под нагрузкой
• Функция прохождения - позволяет собирать длинные цепочки розеток без внешних перемычек
• Яркий красный цвет - удобна для визуального отличия от других розеток (например, для аварийных или специальных цепей)
• Компактные размеры - экономия места в плотных кабель-каналах

Ограничения применения

• Не предназначена для наружной установки - степень защиты IP20 не защищает от влаги и пыли
• Подходит только для кабель-каналов DLP; несовместима с другими сериями (например, Bticino, Schneider)
• Не имеет индикации состояния - невозможно определить наличие питания визуально
• Не рекомендуется для подключения высокочувствительной электроники без дополнительных фильтров
• Работает только при температуре выше –5 C - при более низких значениях возможна потеря эластичности материалов

Примеры использования

• Энергообеспечение станков и автоматических линий в цехах
• Подключение конвейеров, насосов, компрессоров в логистических терминалах
• Распределение питания в серверных шкафах с внутренними кабель-каналами
• Обустройство временных рабочих мест на стройплощадках с использованием DLP-систем
• Системы управления освещением и вентиляцией в административных зданиях

Практические советы

• Перед монтажом проверьте соответствие диаметра провода - максимальное сечение для прижимных клемм: 2,5 мм2 (медный однопроволочный)
• Не используйте многожильные провода без оконцовки - это снижает надежность контакта
• При сборке цепочек из нескольких розеток убедитесь, что все устройства установлены в одном направлении - иначе проходные контакты не замкнутся
• Красный цвет часто используется для обозначения аварийных или резервных цепей - примените этот принцип для улучшения системы маркировки
• Проверяйте целостность заземляющего контакта перед первым включением - особенно важно при ремонте старых сетей
