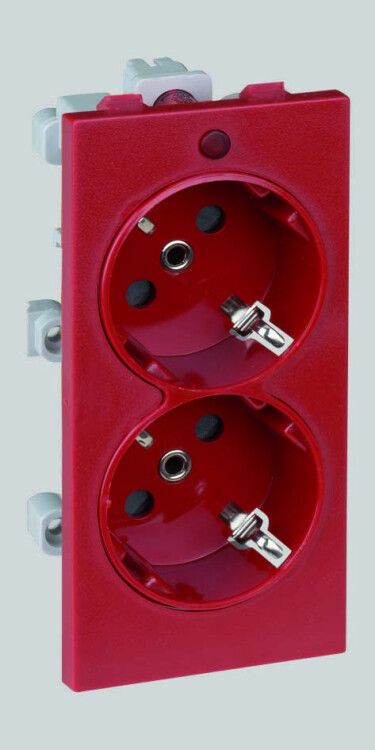

Механизм розетки 2-м СП Simon Connect (1-S мод) с заземл. красн. S1-6

Розетка двойная с заземлением 16А 250В, 2x2P+E, с индикацией наличия напряжения, модуль CIMA 52x108 мм, красный - это внутренне устанавливаемый модульный механизм для бытовых и коммерческих сетей с напряжением до 250 В. Подходит для подключения двух устройств одновременно, имеет индикацию напряжения и защиту контактов. Артикулы s1-6 от бренда Simon соответствуют требованиям ТУ 3464-001-77313241-08.

Назначение и область применения

Розетка двойная с заземлением 16А 250В, 2x2P+E, с индикацией наличия напряжения, модуль CIMA 52x108 мм, красный предназначена для подключения бытовых приборов мощностью до 3,5 кВт (при 250 В и 16 А). Применяется в жилых помещениях, офисах, на производстве там, где нужна надёжная точка питания с возможностью контроля наличия напряжения. Удобна для установки в распределительных коробках, стеновых нишах и кабель-каналах.

Технические характеристики

• Номинальное напряжение: 250 В переменного тока
• Номинальный ток: 16 А
• Количество постов: 2 (две розетки в одном корпусе)
• Формат подключения: 2x2P+E - два фазных, два нулевых и один контакт заземления
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Максимальное сечение кабеля: 1,5 мм2 - допустимо использовать медные провода такого же или меньшего сечения
• Габариты: 52×108×45 мм - совместим с модульными рамками и коробками стандарта CIMA
• Материал корпуса: пластик, безгалогенный, матовая отделка
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C и влажности до 98%
• Индикация наличия напряжения: да - светодиод светится при наличии напряжения на контактах
• Подсветка: да - обеспечивает видимость в темноте
• Защита контактов: да - крышки предотвращают случайное прикосновение к токоведущим элементам

Совместимость и монтаж

Розетка двойная с заземлением 16А 250В, 2x2P+E, с индикацией наличия напряжения, модуль CIMA 52x108 мм, красный - это механизмы с накладкой, которые устанавливаются во внутренние коробки с размерами, соответствующими модулю CIMA. Монтаж выполняется винтовым способом: провода зачищаются до 10–12 мм, вставляются в зажимы и затягиваются отверткой. Кабель-каналы с подходящим внутренним профилем поддерживают установку без дополнительной подготовки. Для работы требуется стандартная однофазная сеть 220–250 В.

Безопасность и стандарты

Розетка соответствует техническому условию ТУ 3464-001-77313241-08. Защита контактов снижает риск поражения током при случайном прикосновении. Индикация напряжения позволяет определить наличие питания без тестера. Отсутствие галогенов в материале повышает безопасность при возгорании - при нагреве не выделяются едкие газы. Степень защиты IP20 исключает использование в сырых местах (ванная, баня, улица).

Преимущества

• Два поста позволяют подключить две нагрузки без удлинителей
• Индикация и подсветка упрощают поиск неисправностей и работу в условиях плохого освещения
• Матовый пластик не царапается и не теряет внешний вид при регулярной уборке
• Винтовые зажимы обеспечивают прочную фиксацию проводов даже при длительной нагрузке
• Модульное исполнение позволяет легко заменить механизм без демонтажа всей системы

Ограничения применения

• Не предназначен для установки в помещениях с повышенной влажностью - степень защиты IP20 не защищает от брызг и пара
• Максимальное сечение кабеля - 1,5 мм2; нельзя подключать провода большего сечения (например, 2,5 мм2)
• Не рекомендуется для постоянной нагрузки выше 14 А (80% от номинала) - чтобы избежать перегрева
• Не используется на открытых площадках, в подвалах с высокой влажностью или на улице

Примеры использования

• На кухне - для подключения микроволновой печи и кофеварки
• В рабочем кабинете - для компьютера, монитора и принтера
• На производственной линии - для питания контроллеров и маломощных инструментов
• В шкафу управления - как точка питания для сигнализации или реле

Практические советы

• Перед монтажом обязательно отключите питание - индикация не гарантирует безопасность при работе
• Проверьте глубину установочной коробки: корпус розетки двойной с заземлением 16А 250В, 2x2P+E, с индикацией наличия напряжения, модуль CIMA 52x108 мм, красный требует минимум 45 мм свободного места
• Не используйте адаптеры или тройники - они увеличивают нагрузку и нарушают целостность защиты
• При использовании в кабель-канале убедитесь, что канал рассчитан на модуль CIMA - иначе механизм не войдёт
• При замене старой розетки проверьте состояние заземляющего провода - он должен быть надёжно соединён с контуром заземления
