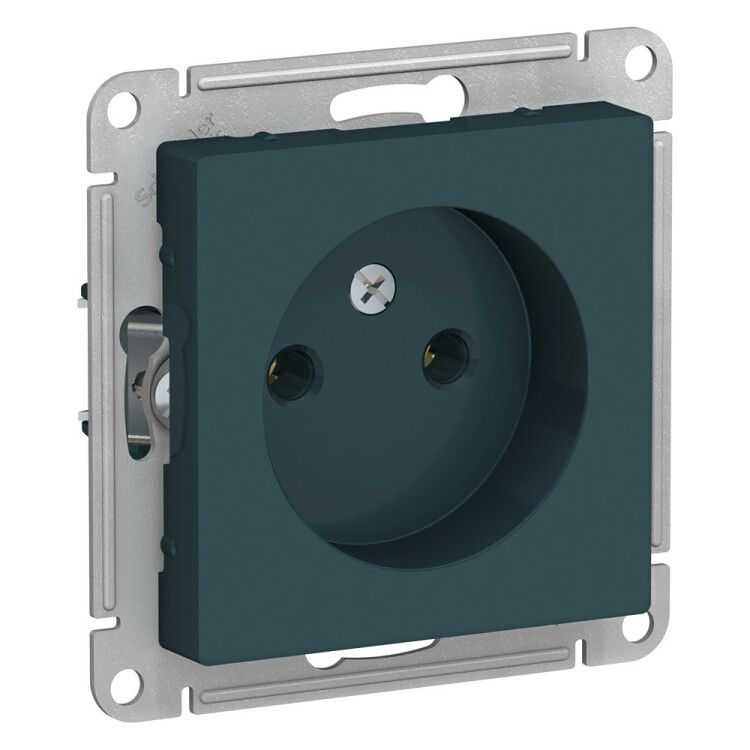

Розетка 1-м СП AtlasDesign 16А IP20 без заземл. защ. шторок механизм изумруд SE ATN000841 APC

Розетка без заземления 16А механизм изумруд от Systeme Electric (арт. atn000841) - это однопостовый скрытый механизм серии AtlasDesign для установки в стеновые коробки. Подходит для бытовых и промышленных сетей 220–250 В, 50 Гц, где не требуются заземление и защитные шторки.

Назначение и область применения

Розетка без заземления 16А механизм изумруд предназначена для подключения маломощного оборудования, не требующего защитного провода PE. Применяется там, где безопасность обеспечивается другими способами - например, через двойную изоляцию устройства. Часто используется в жилых помещениях для светильников, зарядных устройств, радиоаппаратуры, а также в офисах и на производствах для вторичного электрооборудования.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 220–250 В
• Частота: 50 Гц
• Количество фаз: одна
• Количество контактов: два (фаза + ноль)
• Способ подключения: винтовой зажим, максимальное сечение кабеля - 4 мм2
• Степень защиты: IP20 - защищает от доступа пальцев, но не от воды и пыли
• Материал корпуса: термопласт, устойчивый к механическим повреждениям
• Цвет: матовый изумрудный
• Габариты: 71×71×35,1 мм
• Минимальная глубина монтажной коробки: 35,1 мм
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Соответствие нормам: МЭК 60884-1
• Не содержит галогенов - материал экологически безопасен при горении

Совместимость и монтаж

Механизм совместим со всеми стандартными монтажными коробками, соответствующими требованиям Евростандарта. Крепится винтовым способом с помощью усиленных лапок, обеспечивающих плотную фиксацию даже в слегка расшатанных коробках. Для правильной установки необходимо соблюдать минимальную глубину 35,1 мм. Наличие суппорта позволяет легко выровнять механизм перед закреплением. Подключение осуществляется через винты - рекомендуется использовать плоскую отвертку и проверить затяжку после монтажа. Комплектация включает механизм и лицевую накладку - внешняя рамка продается отдельно.

Безопасность и стандарты

Розетка без заземления 16А механизм изумруд сертифицирована по международному стандарту МЭК 60884-1. Конструкция исключает случайный контакт с токоведущими частями благодаря изолированному монтажу и наличию крышки. Ударопрочность IK02 предохраняет от легких ударов, типичных при ремонте или перестановке мебели. Отсутствие заземления делает её подходящей только для класса II оборудования - то есть с двойной изоляцией. Не применяйте для мощных приборов типа бойлеров, стиральных машин, электрокотлов.

Преимущества

• Матовое покрытие снижает видимость царапин и потертостей
• Усиленные монтажные лапки увеличивают срок службы и уменьшают люфт
• Термопласт не трескается при низких температурах
• Высокая точность геометрии гарантирует идеальный выход в рамку
• Отсутствие галогенов - безопаснее при возгорании

Ограничения применения

Розетка без заземления 16А механизм изумруд нельзя применять:

• Для оборудования, требующего заземления (класс I): холодильники, микроволновки, стиральные машины, компьютеры с металлическим корпусом
• В условиях высокой влажности: ванные комнаты, бассейны, подвалы - IP20 не обеспечивает защиту от влаги
• На открытых площадках или в местах с риском попадания пыли
• Как замену розеткам с заземлением в новых объектах - противоречит современным нормам ПУЭ

Примеры использования

• Подключение LED-светильника с двойной изоляцией в спальной комнате
• Розетка для зарядки телефона или планшета в рабочем кабинете
• Питание принтера, фена или ночника в квартире
• Временные точки питания в мастерских для инструментов с пластиковым корпусом

Практические советы

• Перед монтажом проверьте соответствие глубины монтажной коробки - минимум 35,1 мм; меньшая глубина вызовет выпирание механизма
• Избегайте перегрузки: хотя розетка рассчитана на 16 А, не подключайте сразу несколько мощных устройств
• При использовании в старых домах - обязательно убедитесь, что оборудование, которое будет подключено, имеет класс II (дважды изолировано); иначе - используйте розетку с заземлением
• При сборке не переусердствуйте с затяжкой винтов - можно повредить резьбу внутри термопласта
• Для эстетики сочетайте этот механизм с рамками системы AtlasDesign того же цвета - он несовместим с рамками других серий
