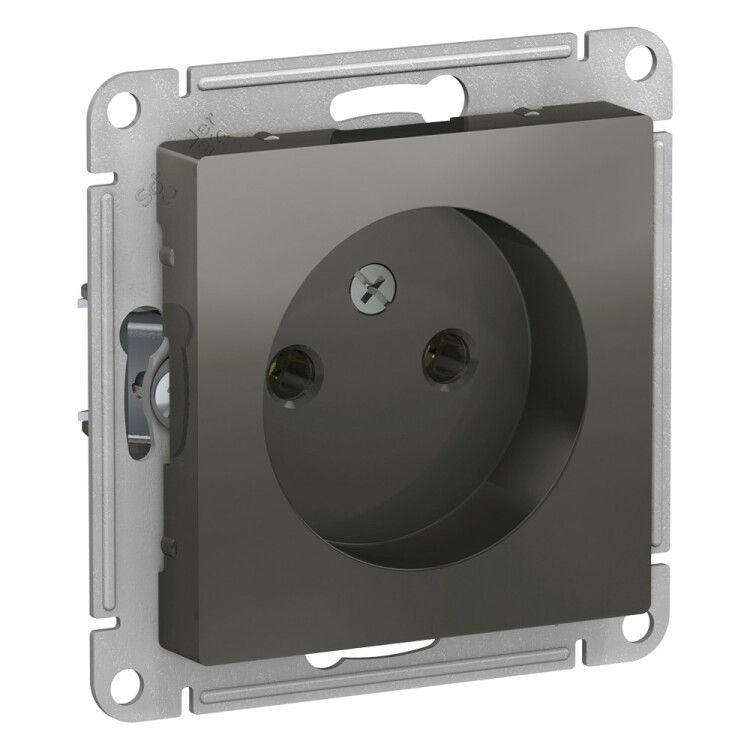

Механизм розетки 1-м СП ATLAS DESIGN без заземл. 16А сталь SchE ATN000941 APC

Розетка силовая без заземления 16А механизм сталь от Systeme Electric (артикул atn000941) - это надёжный внутренний механизм серии AtlasDesign для подключения оборудования в однофазных сетях 220–250 В. Подходит для установки в монтажные коробки с минимальной глубиной 35,1 мм, обеспечивает безопасное соединение с кабелем до 4 мм2.

Назначение и область применения

Розетка силовая без заземления 16А механизм сталь предназначена для подключения стационарного или переносного электрооборудования, где не требуется защитное заземление. Применяется в условиях с невысокими требованиями к защите от внешних воздействий - например, в закрытых щитках, производственных помещениях, на станках, насосах, осветительных системах и других устройствах с двужильным подключением. Механизм совместим с сетями переменного тока 50 Гц, однофазными нагрузками до 16 А.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 220–250 В
• Частота: 50 Гц
• Количество контактов: 2 (фаза + ноль)
• Количество постов: 1
• Способ подключения: винтовой зажим
• Максимальное сечение кабеля: 4 мм2
• Степень защиты: IP20 (защита от доступа пальцев, но не от воды и пыли)
• Ударопрочность: IK03 (защита от слабых ударов, например, случайного касания инструментом)
• Материал корпуса: термопласт, лицевая пластина - ABS-пластик
• Цвет: серый, матовая поверхность
• Габариты: 71×71×35,1 мм
• Минимальная глубина монтажной коробки: 35,1 мм
• Климатическое исполнение: УХЛ4 (работает при температуре от −25C до +40C, в условиях повышенной влажности)
• Соответствие стандарту: МЭК 60884-1
• Заземление: отсутствует
• Шторки: отсутствуют
• Наличие крышки: да
• Тип комплектации: механизм с накладкой
• Изолированный монтаж: да
• Наличие суппорта: да
• Крепление: винтовое
• Содержание галогенов: отсутствуют

Совместимость и монтаж

Розетка силовая без заземления 16А механизм сталь устанавливается исключительно внутренним способом в стандартную монтажную коробку. Для правильной установки необходимо соблюдать минимальную глубину 35,1 мм. Кабель подключается через винтовые зажимы - рекомендуется использовать провода сечением до 4 мм2. Недопустимо применение многожильных проводов без опрессовки наконечниками. Механизм имеет усиленные монтажные лапки, что повышает устойчивость при затяжке. Комплектуется накладкой, которая плотно прилегает к стеновой поверхности. Суппорт позволяет выровнять механизм даже при небольшом перекосе коробки.

Безопасность и стандарты

Розетка соответствует международному стандарту МЭК 60884-1, который гарантирует соответствие требованиям безопасности для бытовых и аналогичных целей. Отсутствие заземления делает её непригодной для устройств, требующих класса защиты I. IP20 не обеспечивает защиту от брызг и пыли - поэтому использование вне закрытых распределительных коробок или помещений с контролируемой средой не допускается. Материалы не содержат галогенов, что снижает риск образования токсичных веществ при нагреве.

Преимущества

• Высокая механическая прочность благодаря усиленным монтажным лапкам и термопластовому корпусу
• Удобство монтажа: наличие суппорта и винтового крепления упрощают выравнивание и фиксацию
• Надёжный контакт: винтовой зажим обеспечивает долговременную герметичность соединения
• Устойчивость к царапинам и УФ-излучению - лицевая пластина из ABS-пластика сохраняет внешний вид при длительном использовании
• Совместимость с большинством стандартных монтажных коробок европейского типа

Ограничения применения

• Не применяется там, где требуется защитное заземление - например, для металлических корпусов оборудования, компьютеров, холодильников, стиральных машин
• IP20 не допускает установку во влажных помещениях (ванная, кухня, улица, подвалы с высокой влажностью)
• Не предназначен для частого подключения/отключения - рассчитана на постоянное или редко используемое оборудование
• Отсутствие шторок увеличивает риск попадания сторонних предметов в контакты - не рекомендуется для мест с возможным доступом детей
• Не используется в сетях выше 250 В или с частотой отличной от 50 Гц

Примеры использования

• Подключение сварочных аппаратов в мастерских с двухпроводной сетью
• Фиксированное подключение насосов, вентиляторов, тепловых завес
• Размещение внутри распределительных щитов для питания автоматических выключателей или реле
• Оборудование на конвейерах, где заземление уже выполнено на уровне рамы машины
• Осветительные системы с драйверами, не требующими заземления

Практические советы

• Перед монтажом проверьте глубину монтажной коробки - она должна быть не менее 35,1 мм, иначе механизм не войдёт полностью
• Используйте только медные провода сечением до 4 мм2; многожильные жилы обязательно обжимайте наконечниками
• Не затягивайте винты слишком сильно - это может повредить пластиковые элементы зажима
• При замене старой розетки убедитесь, что в сети действительно отсутствует заземляющий провод - иначе это нарушение норм безопасности
• Розетка силовая без заземления 16А механизм сталь от Systeme Electric - это решение для профессионального монтажа, а не для домашнего интерьера. Выбирайте её только когда заземление не требуется по проекту
