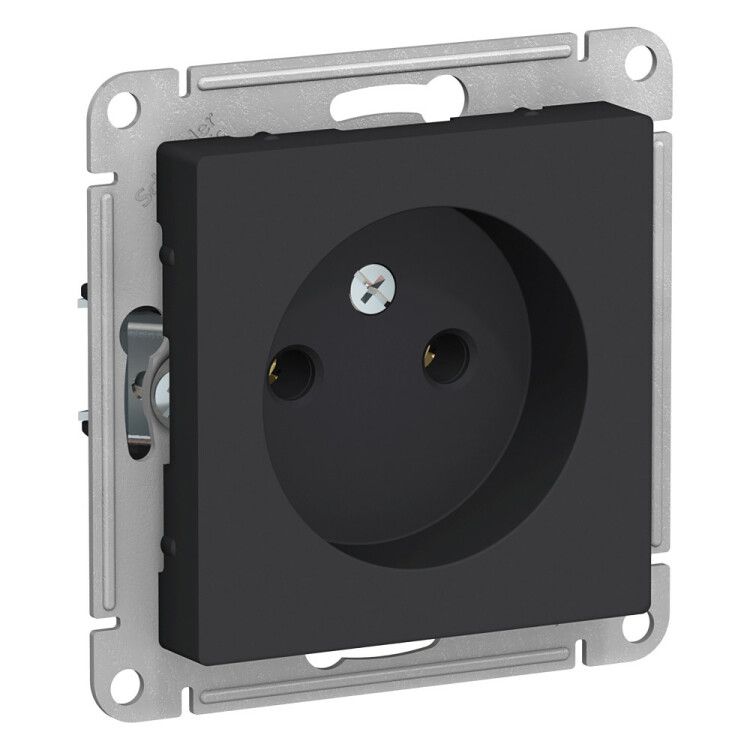

Механизм розетки 1-м СП ATLAS DESIGN без заземл. 16А карбон SchE ATN001041 APC

Розетка без заземления, 16А, механизм, карбон, SE (артикул atn001041) от Systeme Electric - это однопостовый механизм серии AtlasDesign для внутренней установки в сети 220–250 В, 50 Гц. Подходит для бытовых и промышленных объектов, где не требуется заземление, например, для освещения, маломощного оборудования или в старых помещениях с двухпроводной проводкой.

Назначение и область применения

Розетка без заземления, 16А, механизм, карбон, SE предназначена для подключения устройств с двумя контактами - без третьего провода заземления. Применяется там, где безопасность обеспечивается другими способами: в офисах, жилых комнатах, на чердаках, в подсобках, а также в местах с низкой влажностью и отсутствием риска поражения током. Не используется для мощных приборов типа стиральных машин, бойлеров или электроплит.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 3,5 кВт при 230 В
• Номинальное напряжение: 220–250 В - совместима со стандартными сетями РФ и стран СНГ
• Частота: 50 Гц - оптимизирована для европейской и российской энергосистемы
• Количество контактов: 2 - фаза и ноль, без заземляющего контакта
• Способ подключения: винтовой зажим - надёжное крепление проводов сечением до 4 мм2
• Степень защиты: IP20 - защищает от случайного прикосновения к токоведущим частям, но не от воды и пыли
• Материал корпуса: термопласт - прочный, не горючий, устойчив к перегреву
• Габариты: 71×71×35,1 мм - соответствует стандартным монтажным коробкам
• Минимальная глубина коробки: 35,1 мм - требует минимум места для установки
• Цвет: чёрный, матовая поверхность - маскирует следы эксплуатации
• Климатическое исполнение: УХЛ4 - рассчитана на работу в закрытых помещениях с умеренным климатом, включая неотапливаемые зоны
• Нормативный документ: МЭК 60884-1 - соответствие международному стандарту безопасности

Совместимость и монтаж

Розетка без заземления, 16А, механизм, карбон, SE - это механизм с накладкой, предназначен для установки в стандартную монтажную коробку с винтовым креплением. Наличие суппорта позволяет легко фиксировать механизм внутри коробки даже при слабом креплении. Для монтажа используйте провода сечением не более 4 мм2. Кабель зачищается на 8–10 мм, плотно затягивается винтом - не допускается ослабление, чтобы избежать нагрева. Корпус имеет изолированный монтаж - все токоведущие части защищены от внешнего контакта. Установка возможна только в стеновые коробки, не подходит для поверхностного монтажа.

Безопасность и стандарты

Розетка выполнена в соответствии с МЭК 60884-1 и имеет степень защиты IP20 - предотвращает доступ пальцев к токоведущим элементам, но не защищает от влаги. Отсутствие галогенов снижает риск выделения токсичных веществ при перегреве. Ударопрочность IK01 - минимальная защита от механических воздействий, не рекомендуется для мест с высоким риском повреждений. Не применяйте в сырых помещениях, банях, на улице или в производственных зонах с брызгами воды.

Преимущества

• Покрытие «soft touch» - приятная тактильная текстура, не оставляет отпечатков пальцев
• Усиленные монтажные лапки - обеспечивают устойчивую фиксацию в коробке, исключают люфт
• Матовая чёрная поверхность - элегантный вид, хорошо сочетается с современными интерьерами
• ABS-пластик - устойчив к царапинам и УФ-излучению, сохраняет внешний вид долгое время
• Компактные размеры - подходит для ограниченного пространства в стенной коробке

Ограничения применения

• Не использовать в помещениях с повышенной влажностью - IP20 не защищает от воды
• Запрещено применять для оборудования с заземлением - отсутствует третий контакт
• Не подходят для установки в общественных местах с высокой проходимостью - низкая ударопрочность IK01
• Не рекомендуется для подключения мощных приборов свыше 3,5 кВт - максимальный ток 16 А
• Не устанавливать в открытых коробках или на потолке - только внутренняя установка

Примеры использования

• Подключение светильников с выключателем в спальне
• Розетка для зарядки телефона или ночника в комнате
• Обслуживание бытовой техники без заземления - телевизор, радио, настольная лампа
• Временные точки питания в мастерских, кладовых, гаражах (при условии сухости)
• Замена устаревших розеток в домах старой постройки с двухпроводной системой

Практические советы

• Перед установкой проверьте тип проводки - если есть заземляющий провод, выбирайте другую модель
• При замене старой розетки убедитесь, что глубина монтажной коробки ≥35,1 мм
• Не затягивайте винты слишком сильно - можно повредить пластик или обломить контакт
• Для удобства сборки используйте отвертки с плоскими насадками - они лучше работают с винтовыми зажимами
• Розетка без заземления, 16А, механизм, карбон, SE (atn001041) совместима с рамочными системами других производителей, если соблюдён стандарт 71×71 мм
• Не смешивайте этот механизм с розетками с заземлением в одной группе - это создаёт путаницу и нарушает принципы электробезопасности
