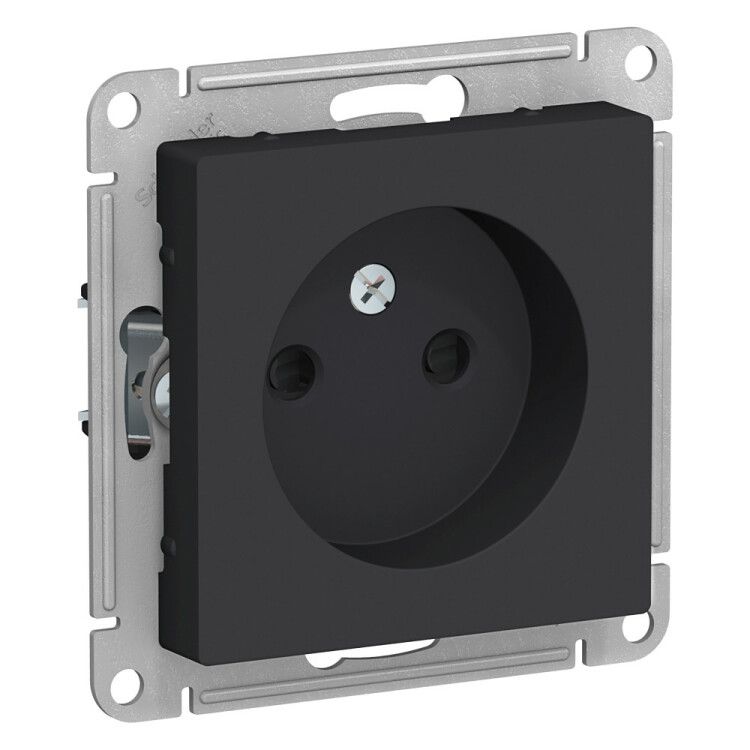

Механизм розетки 1-м СП ATLAS DESIGN без заземл. защ. шторки 16А карбон SchE ATN001049 APC

Розетка без заземления со шторками, 16А, механизм, цвет карбон от Systeme Electric (артикул atn001049, серия AtlasDesign) предназначена для скрытой установки в бытовых и офисных помещениях. Механизм обеспечивает безопасное подключение устройств до 16 А в однофазной сети 220–250 В, а шторки предотвращают доступ к контактам - особенно важно в семьях с детьми.

Назначение и область применения

Розетка без заземления со шторками, 16А, механизм, цвет карбон используется там, где не требуется подключение оборудования с заземлением: зарядные устройства, светильники, телевизоры, маломощная бытовая техника. Подходит для жилых помещений, детских комнат, гостиниц, офисов. Применяется исключительно в условиях сухих внутренних помещений - не для ванных, кухонь с повышенной влажностью или на улице.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 220–250 В
• Частота: 50 Гц
• Количество фаз: одна
• Количество активных контактов: два (фаза и ноль)
• Максимальное сечение кабеля: 4 мм2
• Степень защиты: IP20 - защита от пальца, но не от воды и пыли
• Габариты: 71×71×35 мм
• Минимальная глубина монтажной коробки: 35 мм
• Материал корпуса: термопласт, лицевая панель - ABS-пластик
• Цвет: матовый черный (карбон)
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата внутри помещений
• Ударопрочность: IK03 - выдерживает слабый удар (например, случайный удар предметом)
• Норматив: соответствует МЭК 60884-1
• Не содержит галогенов - экологически безопасный материал

Совместимость и монтаж

Розетка без заземления со шторками, 16А, механизм, цвет карбон - это механизм с накладкой, предназначен для скрытой установки в стандартную монтажную коробку. Крепление винтовое, подключение проводов - через винтовые зажимы. Для работы необходима монтажная коробка глубиной не менее 35 мм. Суппорт в комплекте позволяет зафиксировать механизм в коробке без перекоса. Накладка плотно прилегает к стене, не требует дополнительной отделки. Совместима с другими элементами серии AtlasDesign - можно комбинировать с выключателями того же дизайна.

Безопасность и стандарты

Розетка соответствует международному стандарту МЭК 60884-1. Шторки закрывают контакты, предотвращая случайное попадание металлических предметов или пальцев детей. Изоляция механизма усиленная - монтаж выполняется с соблюдением правил электроустановок. Отсутствие заземляющего контакта делает её непригодной для мощных приборов типа стиральных машин, бойлеров, компьютерных систем. Не рекомендуется использовать в местах с высокой вероятностью механических повреждений - класс ударопрочности IK03 ограничен.

Преимущества

• Шторки на контактах - снижают риск поражения током, особенно в домах с детьми
• Матовая поверхность «карбон» не царапается легко и не оставляет следов от пальцев
• ABS-панель устойчива к УФ-излучению - не желтеет со временем
• Винтовой зажим обеспечивает надёжный контакт даже при многократном подключении
• Суппорт и изолированный монтаж позволяют работать без дополнительных креплений
• Отсутствие галогенов - безопаснее при возможном возгорании

Ограничения применения

• Не подходит для подключения устройств с заземлением - нельзя использовать с холодильниками, стиральными машинами, микроволновками
• IP20 - запрещено использование во влажных помещениях (ванная, кухня, бассейн)
• Не рассчитана на внешнюю установку - не защищена от осадков и пыли
• IK03 - не выдерживает сильных ударов; не рекомендуется в промышленных зонах с частыми столкновениями
• Только один пост - нельзя заменить двойной розеткой без замены всего механизма

Примеры использования

• Зарядка телефона или планшета в спальне
• Подключение ночника или торшера в детской комнате
• Питание телевизора или игровой приставки в гостиной
• Работа с принтером или оргтехникой в офисе
• Освещение в коридоре через адаптер питания

Практические советы

• Перед монтажом проверьте глубину монтажной коробки - она должна быть минимум 35 мм, иначе механизм не войдёт
• Используйте кабели сечением до 4 мм2 - более толстые провода не поместятся в зажимы
• Не используйте эту розетку вместо заземлённой - даже если кажется, что нагрузка невелика
• При сборке убедитесь, что провода хорошо затянуты - плохой контакт вызывает нагрев
• Если нужна двойная розетка - выбирайте двухпостовый аналог из серии AtlasDesign
• При замене старой розетки - совмещайте с другими элементами системы (выключатели, рамки) для единого дизайна
