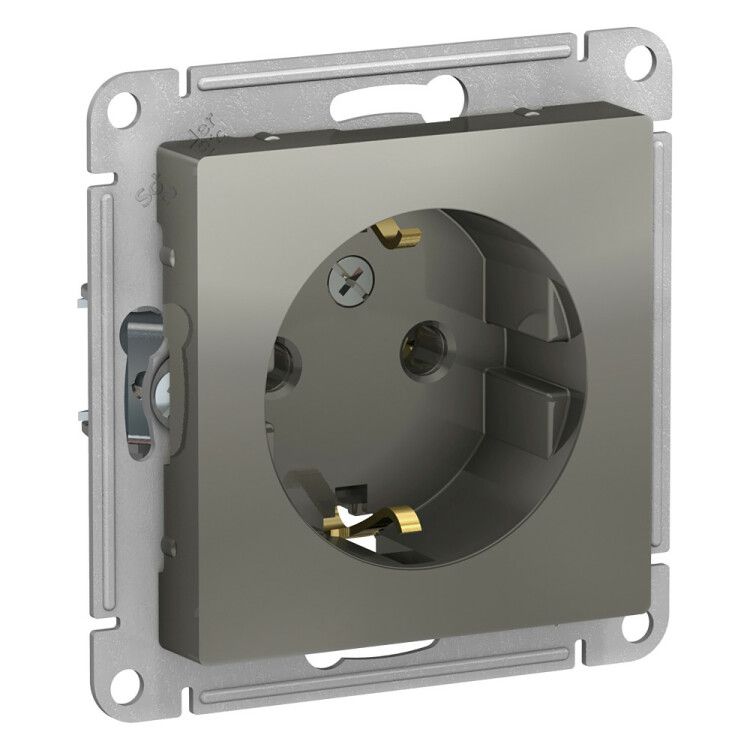

Розетка 1-м СП AtlasDesign 16А IP20 с заземл. механизм сталь SE ATN000943 APC

Розетка с заземлением, 16А, механизм сталь, SE (артикул atn000943) - надёжный одинарный контактный механизм серии AtlasDesign от Systeme Electric, предназначенный для постоянного подключения бытовой и профессиональной техники в сетях до 250 В. Механизм выполнен в стальной отделке и оснащён заземляющим контактом для повышения безопасности.

Назначение и область применения

Розетка с заземлением, 16А, механизм сталь, SE используется там, где требуется безопасное подключение устройств с металлическими корпусами: стиральные машины, холодильники, компьютеры, электроинструменты, оборудование на производстве. Подходит для установки в жилых помещениях, офисах, мастерских и промышленных объектах. Применяется в новых и реконструируемых электросетях с системой заземления TN-S или TN-C-S.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 250 В
• Тип контакта: с заземлением (трёхконтактная)
• Материал лицевой пластины: ABS-пластик, устойчивый к царапинам и УФ-излучению
• Цвет: сталь (матовый металлик)
• Тип механизма: одинарный
• Монтажные элементы: усиленные прямые лапки
• Серия: AtlasDesign
• Производитель: Systeme Electric (бренд SE - Potentsial)

Совместимость и монтаж

Механизм совместим со стандартными монтажными коробками глубиной не менее 40 мм и диаметром отверстия 68–70 мм. Для установки требуется предварительно выключить питание. Лапки плотно фиксируются в коробке без дополнительных креплений - достаточно вставить механизм и слегка надавить. Кабель подключается к клеммам L (фаза), N (ноль) и PE (заземление). Обязательно проверьте соответствие провода сечением минимум 1,5 мм2 для тока 16 А.

Безопасность и стандарты

Розетка соответствует требованиям ГОСТ Р 51324.1 и IEC 60884-1. Заземляющий контакт обеспечивает отвод тока утечки в землю, снижает риск поражения электрическим током при пробое изоляции оборудования. Наличие заземления обязательно для работы с классом защиты I (металлические корпуса). Без заземления использование устройства теряет смысл и становится опасным.

Преимущества

• Усиленные монтажные лапки обеспечивают прочную фиксацию даже в старых или расшатанных коробках
• ABS-пластик поверхности не желтеет под UV-светом и не царапается при ежедневном использовании
• Стальная окраска маскирует следы эксплуатации, хорошо сочетается с современным интерьером
• Изделие принадлежит к серии AtlasDesign - известной линейке Systeme Electric с высокой долговечностью и точностью сборки

Ограничения применения

• Не предназначен для установки во влажных средах без дополнительной защиты (например, в банях, бассейнах, на улице)
• Не работает без подключённого контура заземления - при отсутствии заземления в сети функция безопасности недоступна
• Не рассчитана на частое подключение/отключение мощных нагрузок свыше 3,5 кВт - для таких задач лучше использовать промышленные розетки с механическим замком
• Не совместим с автоматическими выключателями ниже 16 А - возможны ложные срабатывания

Примеры использования

• Подключение стиральной машинки в ванной комнате (при условии наличия заземления)
• Работа с перфоратором, болгаркой или сварочным аппаратом в гараже
• Запитка сервера или рабочего места с ПК в офисе
• Установка в новостройке вместо устаревших моделей без заземления

Практические советы

• Перед монтажом проверьте целостность заземляющего провода - он должен быть подключен ко всем розеткам в цепи
• При замене старой розетки убедитесь, что новый механизм fits в имеющуюся коробку - диаметр отверстия должен быть 68–70 мм
• Не используйте переходники и тройники на этой розетке - они нарушают защиту и перегревают контакты
• При установке в деревянных конструкциях соблюдайте нормы пожарной безопасности - минимальный зазор между коробкой и древесиной - 5 мм
• Розетка с заземлением, 16А, механизм сталь, SE (atn000943) - оптимальный выбор для замены устаревших изделий Schneider Electric серии AtlasDesign
