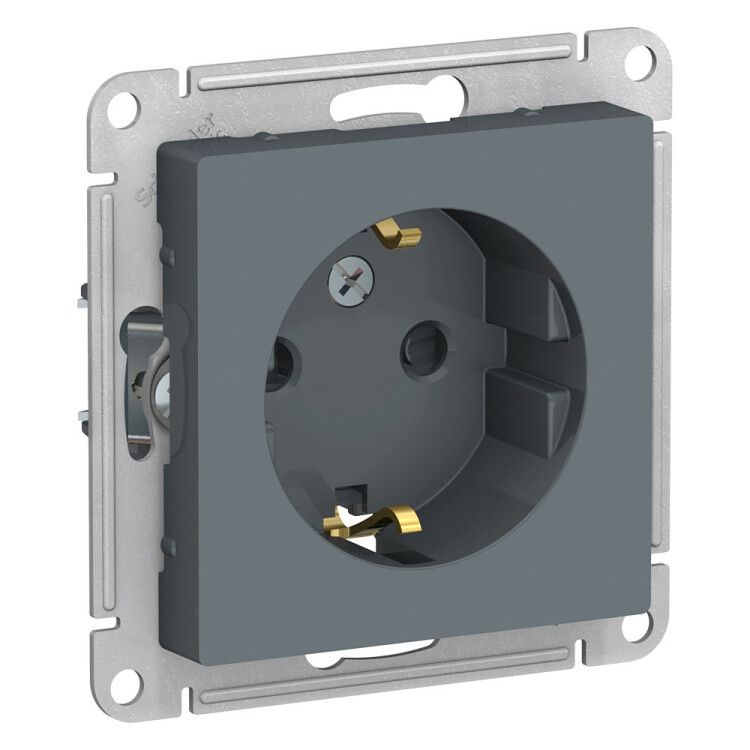

Розетка 1-м СП AtlasDesign 16А IP20 с заземл. защ. шторки механизм грифель SE ATN000745 APC

Розетка с заземлением со шторками, 16А, механизм, цвет грифель, SE - надёжный механизм системы AtlasDesign от Systeme Electric, предназначенный для безопасного подключения бытовой техники в помещениях с повышенными требованиями к защите. Артикул atn000745 подходит для установки в стандартные монтажные коробки и используется там, где важна защита детей и долгий срок службы.

Назначение и область применения

Эта розетка с заземлением и шторками предназначена для постоянной эксплуатации в жилых, офисных и общественных помещениях. Подходит для подключения устройств мощностью до 3,5 кВт (при напряжении 250 В и токе 16 А). Шторки предотвращают доступ к токоведущим частям, что особенно важно в домах с детьми. Механизм можно использовать в кухнях, детских комнатах, больницах, школах и других местах с высокой проходимостью.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 250 В
• Тип контактов: с заземлением (3-полюсная)
• Защита от доступа: шторки на входных отверстиях
• Цвет лицевой панели: грифель (матовый тёмно-серый)
• Материал корпуса: усиленный ABS-пластик
• Степень защиты IP20 - защита от прикосновений пальцами, но не от воды
• Тип монтажа: внутренний, в монтажную коробку

Совместимость и монтаж

Механизм совместим со всеми стандартными монтажными коробками глубиной от 40 мм, соответствующими ГОСТ Р 50030.2. Накладывается на рамки и декоративные пластины систем AtlasDesign. Для установки требуется только отвертка - лапки фиксируются винтами через боковые отверстия. Усиленные прямые лапки обеспечивают плотную посадку даже в старых или слегка повреждённых коробках. Не требует специальных инструментов. Перед монтажом обязательно отключить питание.

Безопасность и стандарты

Розетка выполнена в соответствии с международными нормами безопасности IEC 60884-1 и российскими ГОСТ Р 50030.2. Заземляющий контакт выполнен из медного сплава с серебряным покрытием - обеспечивает низкое переходное сопротивление и долговечность. Шторки механически блокируют доступ к контактам, пока вилка полностью вставлена. Соответствует требованиям к электрооборудованию для помещений с риском поражения током.

Преимущества

• Шторки исключают случайное прикосновение к токоведущим элементам - снижают риск травмы у детей.
• ABS-пластик устойчив к царапинам, выгоранию и перепадам температур - сохраняет внешний вид десятилетиями.
• Усиленные монтажные лапки минимизируют люфт и вибрацию после установки.
• Цвет «грифель» маскирует следы пыли и потёртостей - идеален для активных зон.
• Совместим с другими компонентами серии AtlasDesign - позволяет создавать единый дизайн интерьера.

Ограничения применения

• Не предназначен для установки во влажных помещениях (ванная, баня, улица) - степень защиты IP20 не обеспечивает защиту от воды.
• Не работает с автоматическими выключателями на ток выше 16 А - необходимо соблюдать согласование с защитной аппаратурой.
• Не рекомендуется для подключения оборудования с импульсными нагрузками (например, сварочные аппараты) без дополнительной фильтрации.
• Заземление должно быть правильно организовано в сети - иначе функция защиты не будет работать.

Примеры использования

• Подключение холодильника, микроволновой печи или стиральной машины на кухне.
• Розетка в детской комнате для зарядки планшетов, игрушек и ночников.
• Установка в медицинском кабинете для питания диагностического оборудования.
• Общественные зоны - библиотеки, офисы, кафе - где часто меняются устройства.

Практические советы

• Перед установкой проверьте, есть ли заземляющий провод в вашей электросети - без него розетка теряет основную функцию безопасности.
• Избегайте затяжки монтажных винтов слишком сильно - это может треснуть пластиковую основу.
• Если планируете заменить несколько розеток - выбирайте одинаковые модели (atn000745) для единого дизайна и совместимости с рамками AtlasDesign.
• Не используйте адаптеры или тройники с этой розеткой - они увеличивают нагрузку и нарушают работу шторок.
• При появлении нагрева, запаха горелого или хруста - немедленно отключите питание и замените механизм.
