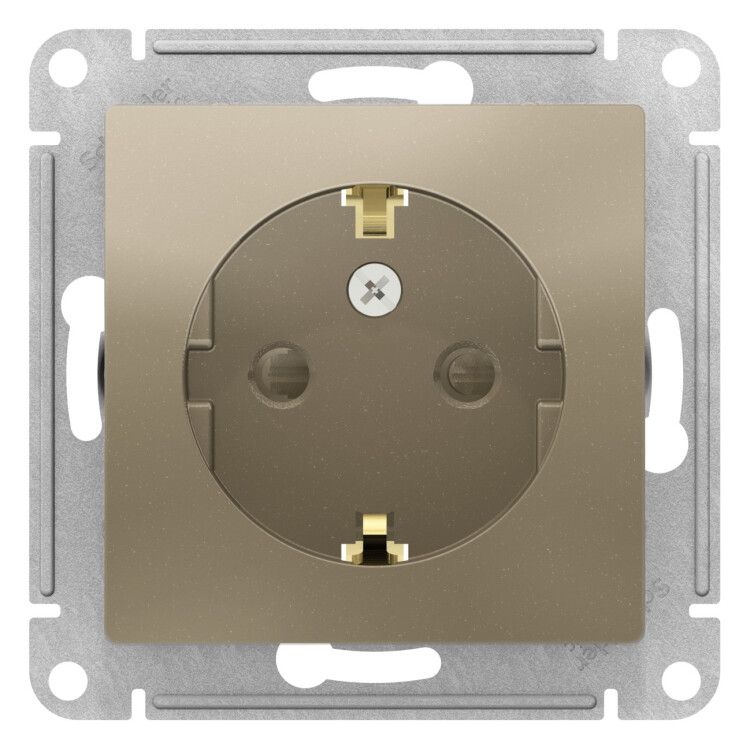

Механизм розетки 1-м СП ATLAS DESIGN с заземл. защ. шторки 16А шампань SchE ATN000545 APC

Розетка с заземлением со шторками, 16А, механизм, цвет шампань, SE (артикул atn000545) - это внутренне устанавливаемый механизм серии AtlasDesign от Systeme Electric, предназначенный для безопасного подключения бытовой техники в сетях 220–250 В. Компактный дизайн, защитные шторки и надёжное заземление делают её подходящим решением для жилых помещений, офисов и общественных зон.

Назначение и область применения

Розетка с заземлением со шторками, 16А, механизм, цвет шампань, SE используется для подключения устройств мощностью до 3,5 кВт - таких как компьютеры, зарядные устройства, телевизоры, кофемашины и другая бытовая техника. Подходит для установки в квартирах, домах, детских комнатах, больницах и школах, где важна безопасность от случайного доступа к контактам. Механизм предназначен исключительно для внутреннего монтажа в стеновые коробки.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 220–250 В
• Частота: 50 Гц
• Количество фаз: 1
• Количество активных контактов: 2 (фаза + ноль)
• Заземление: есть, третий контакт
• Степень защиты: IP20 - защита от прикосновения пальцами, но не от воды и пыли
• Максимальное сечение кабеля: 4 мм2
• Габариты: 71×71×40,2 мм
• Минимальная глубина встраивания: 40,2 мм
• Ударопрочность: IK01 - базовая защита от слабых ударов
• Материал корпуса: ABS-пластик
• Цвет: матовый шампань
• Климатическое исполнение: УХЛ4 - для эксплуатации в помещениях с умеренным климатом, без перепадов температур выше +-40 C
• Подключение: винтовые клеммы
• Крепление: винтовое, через монтажные лапки
• Суппорт: есть - усиленная рамка для фиксации в коробке
• Изолированный монтаж: да - все токоведущие части изолированы от корпуса
• Не содержит галогенов - соответствует экологическим требованиям
• Норматив: МЭК 60884-1

Совместимость и монтаж

Розетка с заземлением со шторками, 16А, механизм, цвет шампань, SE - это только механизм, не включающий лицевую панель. Для завершения установки требуется совместимая декоративная накладка серии AtlasDesign. Монтаж выполняется в стандартную круглую или прямоугольную монтажную коробку с минимальной глубиной 40,2 мм. Кабели подключаются к винтовым клеммам: L - фаза, N - ноль, ⏚ - земля. Напряжение на клеммах не должно превышать 250 В. Применяйте только медные провода сечением до 4 мм2. Не используйте многожильные провода без наконечников.

Безопасность и стандарты

Розетка с заземлением со шторками, 16А, механизм, цвет шампань, SE соответствует международному стандарту МЭК 60884-1. Защитные шторки предотвращают доступ к токоведущим частям при вставке одного штыря - снижают риск поражения током, особенно в семьях с детьми. Заземляющий контакт обеспечивает отвод тока утечки в случае повреждения изоляции оборудования. Материал корпуса - самозагасающий ABS-пластик, не поддерживающий горение. Отсутствие галогенов позволяет использовать изделие в местах с повышенными требованиями к безопасности при возгорании.

Преимущества

• Шторки на контактах - безопасность против случайного прикосновения, особенно актуально в детской среде
• Усиленные монтажные лапки и суппорт обеспечивают плотную фиксацию в коробке, минимизируя люфт
• Матовое покрытие не царапается легко и не отражает блики
• ABS-пластик устойчив к механическому воздействию и УФ-излучению - сохраняет внешний вид долгое время
• Компактные размеры позволяют устанавливать розетку даже в ограниченном пространстве
• Совместимость с сериями Systeme Electric - можно сочетать с выключателями и другими элементами AtlasDesign

Ограничения применения

• Не предназначена для открытой установки - только внутри стеновых коробок
• IP20 не защищает от влаги - нельзя использовать в ванных комнатах, на кухнях без защиты от брызг, в подвале или на улице
• IK01 - минимальная степень ударопрочности; не рекомендуется для мест с высокой вероятностью механических повреждений (например, производственные участки)
• Не имеет индикации включения - невозможно определить, включено ли устройство визуально
• Требуется отдельная декоративная панель - механизм не работает самостоятельно
• Не поддерживает управление через смарт-системы - только ручное включение

Примеры использования

• Жилая комната - подключение телевизора, игровой приставки, ночника
• Детская - безопасное место для зарядки планшета или игрушек
• Офис - подключение принтера, монитора, колонок
• Кабинет врача - розетка рядом с диагностическим оборудованием, где важно исключить случайное прикосновение детей
• Общественные учреждения - школы, библиотеки, поликлиники - там, где нужна надёжная, но простая розетка без лишних функций

Практические советы

• Перед монтажом проверьте глубину монтажной коробки - она должна быть не менее 40,2 мм, иначе механизм не войдёт полностью
• Используйте наконечники на многожильных проводах - они предотвратят ослабление контакта после затяжки винтов
• Выбирайте декоративные панели того же цвета и серии - шампань от Systeme Electric хорошо сочетается с белым и светло-серым интерьером
• Не закручивайте винты слишком сильно - это может повредить пластиковые клеммы
• Проверяйте целостность заземляющего контакта перед первым включением - он должен быть надёжно соединён с контуром заземления дома
• Если планируете замену старой розетки - сверьте размеры монтажной коробки: 71×71 мм - стандартный размер для современных систем, но старые коробки могут быть меньше
