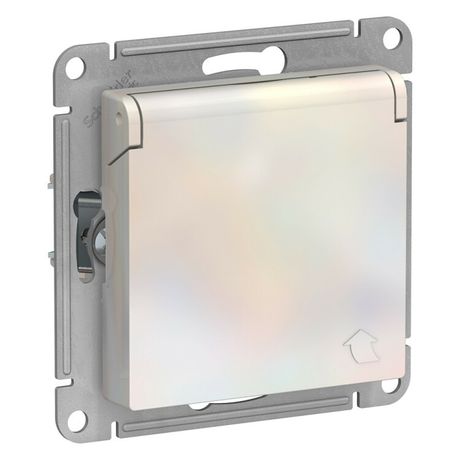

Механизм розетки 1-м СП ATLAS DESIGN с заземл. защ. шторки крышкой 16А IP20 жемчуг SchE ATN000446 APC

Розетка с заземлением со шторками с крышкой, 16А, IP20, механизм, цвет жемчуг от Systeme Electric (артикул atn000446) - это скрытый механизм серии AtlasDesign для безопасного подключения бытовых приборов в помещениях с нормальной влажностью. Подходит для установки в стеновые монтажные коробки, обеспечивает защиту от случайного доступа к контактам и соответствует международным требованиям безопасности.

Назначение и область применения

Розетка с заземлением со шторками с крышкой, 16А, IP20, механизм, цвет жемчуг предназначена для постоянного подключения бытовой и офисной техники: компьютеров, зарядных устройств, светильников, маломощных приборов. Применяется в жилых домах, квартирах, школах, больницах и других объектах с контролируемой средой. Механизм не предназначен для открытой установки, влажных помещений или на улице.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 3,5 кВт при 220–250 В
• Номинальное напряжение: 220–250 В, частота 50 Гц - совместима с однофазными сетями России и стран СНГ
• Степень защиты: IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищает от воды и пыли
• Способ подключения: винтовой зажим - позволяет закрепить провода сечением до 4 мм2
• Способ монтажа: скрытый - устанавливается в стеновую монтажную коробку
• Габариты: 71×71×43 мм - требует минимум 43 мм глубины коробки
• Материал корпуса: термопласт - прочный, не горючий, устойчив к деформациям
• Цвет: белый матовый - сочетается с большинством интерьерных решений
• Климатическое исполнение: УХЛ4 - рассчитана на работу при температуре от −25C до +40C
• Ударопрочность: IK03 - выдерживает слабые механические воздействия (например, удар рукой)
• Содержит ли галогены: нет - экологически безопасный материал

Совместимость и монтаж

Механизм совместим с любыми стандартными монтажными коробками глубиной не менее 43 мм. Крепится винтовым способом через усиленные лапки - обеспечивают плотную фиксацию и исключают люфт. Для подключения используйте медные провода сечением 0,75–4 мм2. Нельзя использовать многожильные провода без опрессовки. Суппорт внутри механизма упрощает выравнивание при установке. Работает только с накладкой (декоративной рамкой) - сам по себе является внутренним элементом системы.

Безопасность и стандарты

Розетка с заземлением со шторками с крышкой, 16А, IP20, механизм, цвет жемчуг соответствует стандарту МЭК 60884-1. Шторки автоматически закрываются при отсутствии вилки - предотвращают попадание посторонних предметов. Заземляющий контакт выполнен отдельно и надёжно соединён с корпусом. Конструкция не допускает перегрева при номинальной нагрузке благодаря теплостойкому термопласту. Изделие имеет изолированный монтаж - все токоведущие части изолированы от металлических элементов коробки.

Преимущества

• Шторки и крышка снижают риск поражения током детей и случайного контакта
• Матовая поверхность не царапается легко и не бликует
• Усиленные лапки обеспечивают устойчивую фиксацию даже в старых коробках
• Серия AtlasDesign - проверенная система совместимости с другими элементами Systeme Electric
• Отсутствие галогенов делает изделие безопаснее при возможном возгорании

Ограничения применения

• Не применяется во влажных помещениях (ванная, баня, кухня без защиты)
• Не подходит для установки вне помещений - степень защиты IP20 не защищает от влаги
• Не рекомендуется для мощных приборов свыше 3,5 кВт (электрокотлы, духовые шкафы)
• Не работает без декоративной накладки - механизм нельзя использовать как самостоятельный элемент
• Не подходит для систем с высокими требованиями к ударопрочности (IK04+)

Примеры использования

• Подключение телевизора, игровой приставки или принтера в комнате
• Розетка рядом с рабочим столом для зарядки телефона и ноутбука
• Установка в детской комнате - шторки препятствуют доступу игрушек или пальцев
• Обновление старой проводки в квартире - замена на современный механизм с заземлением

Практические советы

• Перед монтажом обязательно проверьте глубину монтажной коробки - минимально 43 мм
• При использовании многожильного провода - опрессуйте его наконечником перед затяжкой винта
• Не затягивайте винты слишком сильно - можно повредить пластик или раздавить провод
• Выбирайте накладку того же цвета и серии - AtlasDesign обеспечивает единый стиль
• Проверьте наличие заземления в сети перед установкой - механизм бесполезен без контура заземления
• Не используйте адаптеры или тройники с этой розеткой - увеличивает риск перегрузки
