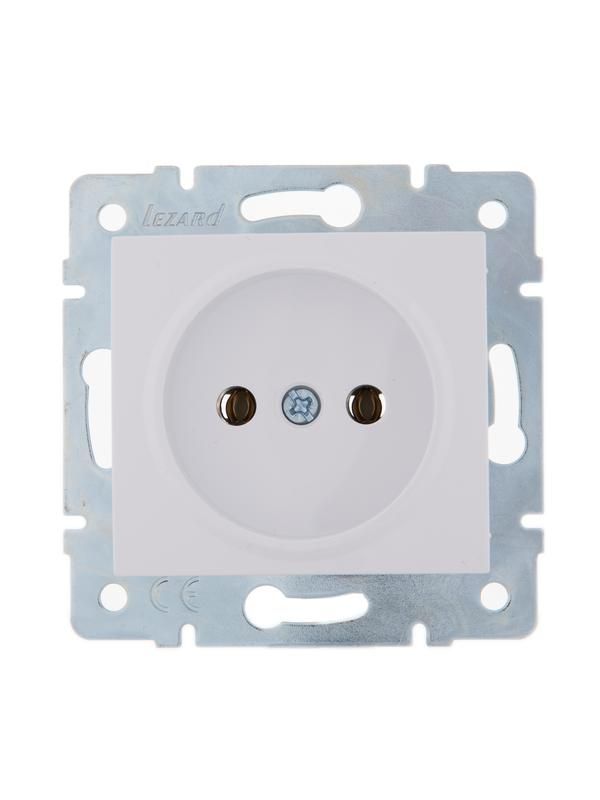

Розетка 1-м СП Karina 16А IP20 без заземл. термопласт механизм бел. LEZARD 707-0288-121B

Розетка силовая 1-местная без заземления термопластик белая от Lezard (артикул 707-0288-121b) предназначена для подключения однофазного оборудования мощностью до 3,5 кВт в условиях сухих помещений. Относится к серии KARINA — решение для скрытой проводки с упрощённой установкой.

Назначение и область применения

Розетка силовая 1-местная без заземления термопластик белая используется там, где требуется надёжное подключение устройств без требований к защитному заземлению. Подходит для постоянного подключения оборудования: насосов, нагревательных приборов, малых станков, конвейеров, освещения в цехах и на объектах с жесткими условиями эксплуатации. Применяется в системах с глухозаземленной нейтралью, где заземление выполнено другим способом. Установка возможна внутри помещений с контролируемой влажностью — например, в мастерских, складах, административных зонах.

Технические характеристики

• Номинальное напряжение: 220 В — рассчитана на работу в бытовой и промышленной сети переменного тока
• Номинальный ток: 16 А — выдерживает нагрузку до 3,5 кВт (при cosφ=1)
• Количество контактов: 2 (фаза + ноль) — без контактного заземления
• Способ подключения: зажимные лапки — позволяет быстро закрепить провода без предварительной подготовки концов
• Максимальное сечение кабеля: 2,5 мм² — совместима с медными проводами этого сечения; более толстые кабели не подходят
• Степень защиты: IP20 — защита от прикосновения пальцами и крупным инструментом, но не от воды и пыли
• Габариты: 70×70×30 мм — соответствует стандартным подрозетникам 68–70 мм
• Материал корпуса: термопластик — устойчив к механическим воздействиям, не горюч, не деформируется при нормальных температурах
• Цвет: белый — сочетается с большинством интерьеров и рамками серии KARINA
• Климатическое исполнение: УХЛ3 — допускает эксплуатацию при температуре от −25°C до +40°C и относительной влажности до 90%
• Нормативный документ: ГОСТ Р 51321.1-2007 — соответствие требованиям безопасности для розеток в РФ

Совместимость и монтаж

Розетка силовая 1-местная без заземления термопластик белая (артикул 707-0288-121b) устанавливается в стандартный подрозетник круглой формы с внутренним диаметром 68–70 мм. Монтаж — скрытый, то есть корпус прячется в стене, внешняя часть остаётся только лицевая пластина. Крепление осуществляется винтовым зажимом — два винта сзади фиксируют изделие к подрозетнику. Для подключения используйте провода сечением не более 2,5 мм². Концы проводов зачищают на 8–10 мм и вставляют в зажимные лапки — они автоматически плотно схватывают жилу при затяжке. Обязательно отключите питание перед работой!

Особенности конструкции

Изделие из серии KARINA не имеет встроенной декоративной рамки — она продается отдельно. Это даёт гибкость: можно выбрать рамку из серии Karina Life (более современный дизайн) или классическую Karina — цена на них одинакова. Розетка сама по себе — только механизм. После монтажа механизма в подрозетник, сверху устанавливаются выбранные рамки. Такой подход снижает стоимость базового продукта и позволяет менять стиль интерьера без замены всей розетки.

Безопасность и стандарты

Розетка сертифицирована по ГОСТ Р 51321.1-2007, что гарантирует соответствие требованиям к тепловой стойкости, ударопрочности и электробезопасности. IP20 обеспечивает защиту от случайного прикосновения к токоведущим частям, но не защищает от брызг, пыли и влаги — поэтому применение вне помещений запрещено. Нагрузка выше 16 А вызывает перегрев и риск возгорания — не подключайте устройства с потребляемой мощностью более 3,5 кВт.

Преимущества

• Быстрый монтаж благодаря зажимным лапкам — не нужна опрессовка или скрутка проводов
• Универсальная совместимость со всеми типами рамок серии KARINA
• Высокая механическая прочность пластикового корпуса
• Подходит для многократного подключения/отключения нагрузки
• Экономичное решение: отдельная рамка позволяет использовать одну розетку в нескольких дизайнерских решениях

Ограничения применения

• Не применяется в помещениях с высокой влажностью (ванная, баня, подвалы без вентиляции)
• Не подходит для подключения оборудования, требующего защитного заземления (компьютеры, холодильники, стиральные машины)
• Нельзя использовать с кабелями сечением больше 2,5 мм² — это опасно! Лапки не смогут надёжно зажать жилу
• Не предназначен для наружной установки — даже временная эксплуатация на улице недопустима
• Не работает в средах с агрессивными химическими веществами — пары растворителей, масел, кислот могут повредить пластик

Примеры использования

• Подключение электродвигателя насоса в цехе
• Фиксированное подключение конвейерной ленты
• Розетка для сварочного аппарата в мастерской
• Оборудование для производства: шлифовальный станок, воздушный компрессор
• Осветительные системы с постоянным включением (например, в складском ангаре)

Практические советы

• Перед установкой проверьте, чтобы подрозетник был идеально выровнен — иначе рамка будет перекошена
• Выбирайте рамку заранее: после монтажа механизма её уже нельзя поменять без демонтажа
• Не затягивайте винты слишком сильно — это треснет пластик подрозетника
• Если провод тонкий (менее 1,5 мм²), слегка согните его в виде буквы U — так он лучше фиксируется в зажиме
• Проверяйте соответствие сечения кабеля и нагрузки: 2,5 мм² — максимум для 16 А, если планируете длительную работу на пределе — выбирайте розетку с запасом по току
• Артикул 707-0288-121b — это только механизм. Не забудьте заказать отдельно рамку серии KARINA нужного стиля
