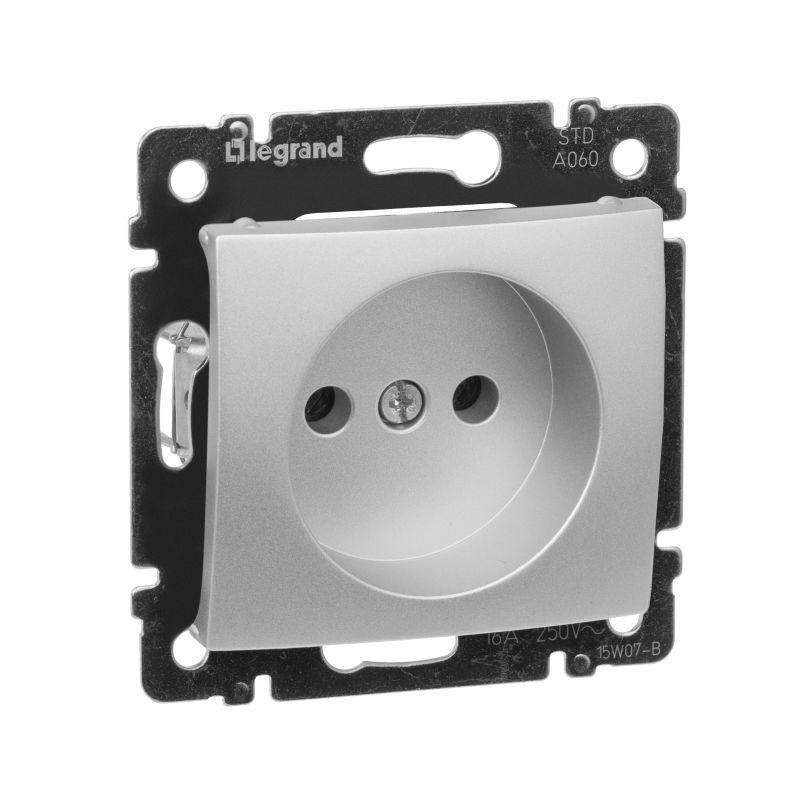

Розетка 1-местная без заземления защитных шторок 16А алюминий VALENA DIY - 694341 Legrand

Розетка без заземления Valena DIY от Legrand (группа IEK), артикул 694341 - это однопостовая силовая розетка для внутреннего монтажа, рассчитанная на ток до 16 А и напряжение 250 В. Подходит для установки в помещениях с двухпроводной сетью без защитного заземления. Конструкция обеспечивает надёжное соединение через винтовые зажимы, а наличие крышки повышает безопасность при использовании.

Назначение и область применения

Розетка Valena DIY 694341 предназначена для подключения бытовых и профессиональных устройств в старых или реконструируемых зданиях, где отсутствует третий провод - защитное заземление. Устройство используется там, где требуется временная или постоянная точка питания с нагрузкой до 3,68 кВт. Применяется в жилых домах, офисах, мастерских, складах и других объектах с однофазной сетью 220–240 В.

Технические характеристики

• Номинальное напряжение: 250 В
• Номинальный ток: 16 А
• Мощность при 230 В: до 3680 Вт
• Частота: 50/60 Гц
• Количество фаз: 1
• Количество активных контактов: 1 (фаза + ноль)
• Заземление: отсутствует
• Степень защиты: IP20 - защита от прикосновений пальцами, но не от воды и пыли
• Материал корпуса: пластик, без галогенов
• Отделка поверхности: глянцевая, лакированная
• Ударопрочность: IK04 - устойчивость к слабым механическим воздействиям
• Габариты: 71×71×40 мм
• Количество постов: 1
• Цвет: серый
• Тип монтажа: внутренний / скрытый
• Тип крепления: в распор и на шурупы
• Подключение: винтовые зажимы
• Наличие крышки: да
• Проходные функции: есть - позволяет протянуть провода дальше по цепи

Совместимость и монтаж

Розетка Valena DIY 694341 совместима с любыми стандартными подрозетниками диаметром 68–70 мм. Для монтажа необходимо:

• Выключить питание в сети перед работой;
• Закрепить механизм в подрозетнике с помощью распорных элементов и шурупов;
• Подключить фазный и нулевой проводники к винтовым клеммам - плотно затягивать, избегая перегиба медных жил;
• Установить декоративную накладку - она защищает контактную группу и предотвращает случайное прикосновение.

Из-за наличия проходных функций розетку можно использовать как ответвительную точку в последовательной цепи - например, для питания нескольких устройств одной линией. Однако не следует перегружать такую схему сверх допустимой мощности.

Безопасность и стандарты

Розетка соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Отсутствие заземляющего контакта делает её подходящей только для устройств с двойной изоляцией (например, светильники, зарядные устройства, маломощные инструменты). Напряжение 250 В и ток 16 А позволяют использовать её в соответствии с нормами ПУЭ для бытовых и аналогичных применений. Лакированная поверхность снижает риск накопления пыли и облегчает уборку.

Преимущества

• Надёжные винтовые зажимы обеспечивают долговечное соединение даже при колебаниях температуры и вибрации;
• Крышка закрывает контакты, исключая случайное прикосновение к токоведущим частям;
• Проходные функции позволяют организовать цепочку розеток без дополнительных коробок;
• Пластик без галогенов - экологически безопасный материал, не выделяющий токсичных веществ при нагреве;
• Глянцевая отделка легко моется и сохраняет внешний вид длительное время;
• Серия Valena DIY оптимизирована для самостоятельной замены - удобна для ремонтных работ без специального инструмента.

Ограничения применения

• Не применяется в местах с повышенной влажностью - степень защиты IP20 не защищает от брызг и пара;
• Нельзя использовать для подключения оборудования, требующего заземления (стиральные машины, холодильники, компьютеры с металлическими корпусами);
• Не предназначен для установки вне помещений - не имеет защиты от пыли и осадков;
• IK04 - минимальная ударопрочность; не подходит для мест с высоким риском механических повреждений (производственные участки, детские площадки);
• Не рекомендуется для многократного подключения/отключения тяжёлых нагрузок - лучше использовать для стационарных приборов.

Примеры использования

• Подключение настольной лампы, телевизора или зарядного устройства в комнате с двухпроводной проводкой;
• Установка в старом жилом доме вместо устаревшей розетки без заземления;
• Создание точки питания для электроинструмента (дрели, шуруповёрта) в гараже или мастерской;
• Использование как переходной точки между другими розетками в одном ряду благодаря проходным контактам.

Практические советы

• Перед установкой проверьте состояние проводов - окисленные или повреждённые жилы увеличивают риск перегрева;
• При подключении используйте провода с сечением 1,5–2,5 мм2 - это соответствует нагрузке 16 А;
• Не затягивайте винты слишком сильно - это может повредить пластиковую клемму;
• Если планируете подключать несколько розеток в цепь, убедитесь, что суммарная мощность всех устройств не превышает 3,68 кВт;
• При замене старой розетки - сравните размеры подрозетника: Valena DIY 694341 требует стандартный 68–70 мм.
