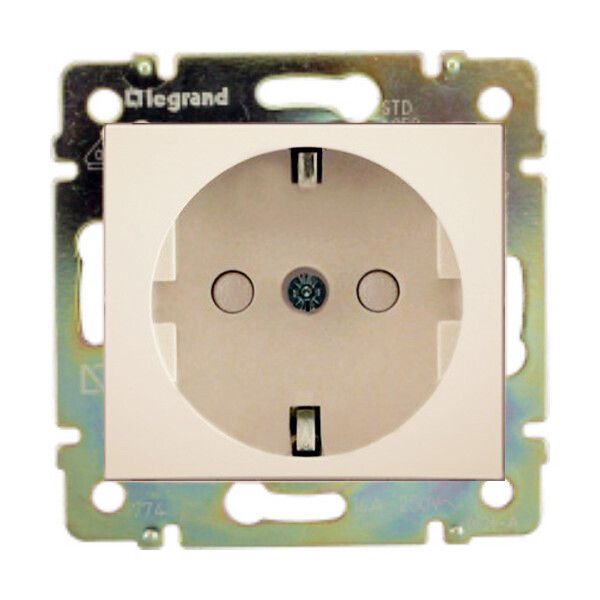

Розетка 1-м СП Valena 16А IP21 2P+E с заземл. защ. шторки немецк. стандарт механизм сл. кость (DIY-упак.) IEK 695613 Legrand

Розетка силовая 1-местная с заземлением с защитными шторками слоновая кость от Legrand, артикул 695613, предназначена для безопасного подключения бытовых приборов в помещениях с повышенной необходимостью защиты - особенно там, где есть дети. Эта модель из серии Valena DIY выполнена для скрытой установки и соответствует требованиям современных норм безопасности.

Назначение и область применения

Розетка силовая 1-местная с заземлением с защитными шторками слоновая кость используется для подключения одиночных устройств мощностью до 3680 Вт (при 16 А и 250 В). Подходит для установки в жилых домах, детских комнатах, школах, больницах и других местах, где важна защита от случайного контакта с токоведущими частями. Устройство рассчитано на работу в сетях с заземляющим проводником - то есть только в системах TN-S или TN-C-S.

Технические характеристики

• Номинальное напряжение: 250 В
• Номинальный ток: 16 А
• Частота: 50–60 Гц
• Количество фаз: 1
• Степень защиты: IP20 - защищает от пальцев, но не от воды и пыли; подходит только для внутренней сухой среды
• Ударопрочность: IK04 - выдерживает легкие механические удары (например, случайный удар предметом)
• Материал корпуса: пластик, не содержащий галогенов
• Габариты: 71×71×43 мм
• Цвет: бежевый (слоновая кость), глянцевая отделка
• Тип подключения: винтовые клеммы
• Способ монтажа: скрытая установка в стену
• Тип комплектации: механизм с накладкой
• Проходные функции: да - позволяет последовательно соединить несколько розеток в цепь
• Номинальный ток утечки: 0 мА - не имеет встроенного УЗО

Совместимость и монтаж

Розетка силовая 1-местная с заземлением с защитными шторками слоновая кость совместима с любыми стандартными подрозетниками диаметром 68–70 мм. Для монтажа требуется предварительно установленный металлический или пластиковый подрозетник. Крепление происходит двумя способами: через распорные элементы и на шурупы - обеспечивая надёжную фиксацию даже в хрупком материале стены. Подключение проводов выполняется винтовыми клеммами - рекомендуется использовать медные многожильные или одножильные провода сечением 1,5–2,5 мм2. Обязательно соблюдать полярность: L - фаза, N - ноль, PE - заземление. Проходные функции позволяют подключать следующую розетку в цепи без дополнительных перемычек - удобно при групповой установке.

Безопасность и стандарты

Розетка соответствует требованиям ГОСТ Р 50571.5.51 и IEC 60884-1. Защитные шторки предотвращают доступ к контактам при вставлении одного штыря - снижают риск поражения током у детей. Наличие заземления гарантирует отвод тока утечки в случае пробоя изоляции. Отсутствие встроенной защиты от утечки (УЗО) - это не недостаток, а соответствие задаче: устройство служит как точка подключения, а защита должна обеспечиваться автоматическим выключателем на входе.

Преимущества

• Шторки обеспечивают дополнительную безопасность без усложнения конструкции
• Глянцевая поверхность легко моется, не задерживает пыль
• Компактные размеры позволяют устанавливать рядом другие устройства
• Подходит для замены старых розеток в существующих стенах
• Изготовлено из экологичного пластика без галогенов
• Функция проходного подключения экономит время при монтаже нескольких розеток

Ограничения применения

• Не предназначен для влажных помещений - IP20 не защищает от брызг и влаги
• Не работает без заземляющего провода - нельзя устанавливать в старых системах без PE
• Не имеет световой индикации - невозможно определить наличие питания визуально
• Не подходит для подключения оборудования свыше 16 А - перегрузка вызовет нагрев и выход из строя
• Не является УЗО - требует наличия защитного автомата в щите

Примеры использования

• Розетка для телевизора в детской комнате
• Подключение зарядного устройства для планшета в спальне
• Электрооборудование в медицинском кабинете (электрокардиограф, анализатор)
• Система освещения с регулятором яркости
• Последовательная установка трёх розеток в одной линии - одна розетка 695613, две другие - аналогичные модели

Практические советы

• Перед монтажом обязательно отключите питание и проверьте отсутствие напряжения тестером
• При использовании в квартире с деревянными стенами - используйте металлический подрозетник для лучшей фиксации
• Не затягивайте винты слишком сильно - можно повредить пластиковую клемму
• Проверяйте плотность посадки механизма в подрозетнике - люфт увеличивает риск перегрева
• Если планируете установку вблизи раковины или ванны - выбирайте розетку с IP44, эта модель не подходит
• При замене старой розетки - сравните размеры: 71×71 мм - стандарт для большинства современных подрозетников
