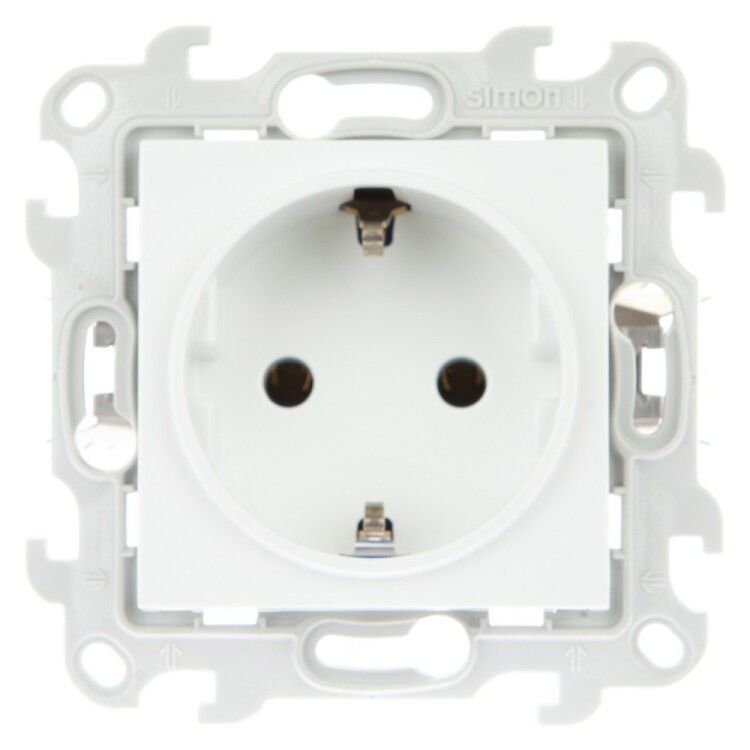

Розетка 1-м СП Simon 24 16А IP20 2P+E Push&Go без защ. шторок механизм бел. 2420434-030

Розетка силовая 2К+3 без защитных шторок Push&Go 16А IP20 2P+E белая от Simon - надёжное решение для скрытой установки в помещениях с умеренной влажностью, где требуется подключение мощного оборудования через винтовые зажимы. Артикул 2420434-030 соответствует требованиям ТУ 3464-001-77313241-08 и рассчитана на работу в условиях климатического исполнения УХЛ3.

Назначение и область применения

Розетка силовая 2К+3 без защитных шторок Push&Go 16А IP20 2P+E белая предназначена для подключения стационарного электрооборудования с потребляемой мощностью до 3,5 кВт (при 220 В и 16 А). Подходит для установки в жилых, офисных и производственных помещениях - например, для подключения сварочных аппаратов, насосов, кондиционеров, станков и другого оборудования с трёхконтактной вилкой. Механизм с накладкой обеспечивает удобство сборки в распределительную коробку со скрытым монтажом.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 220 В
• Количество фаз: одна (1P)
• Заземление: есть (PE-контакт)
• Степень защиты: IP20 - защита от прикосновений пальцами, но не от воды и пыли
• Максимальное сечение кабеля: 2,5 мм2
• Способ подключения: винтовой зажим
• Количество постов: один
• Габариты: 80×80×35 мм
• Материал корпуса: пластик
• Покрытие: глянцевое
• Цвет: белый
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с температурой от −25C до +40C и относительной влажностью до 90%
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Розетка силовая 2К+3 без защитных шторок Push&Go 16А IP20 2P+E белая совместима с рамочными системами Simon, предназначенными для скрытой установки. Для монтажа используется стандартная подрозетниковая коробка глубиной не менее 40 мм. Кабель зачищается на 10–12 мм, зажимается винтами - максимальное сечение 2,5 мм2. Недопустимо использовать провода большего сечения - это повредит контакты. Центральная вставка позволяет легко заменить механизм без демонтажа всей рамки. Установка возможна только в сухих помещениях из-за отсутствия защиты от брызг и пыли.

Безопасность и стандарты

Изделие соответствует внутреннему техническому условию ТУ 3464-001-77313241-08. Отсутствие защитных шторок требует соблюдения правил безопасности: розетка не должна использоваться в местах доступа детей или в высокой степени запылённости. IP20 не обеспечивает защиту от влаги - применение в ванных комнатах, кухнях или на улице недопустимо. Глянцевое покрытие снижает риск скольжения инструментов при монтаже, но требует осторожности при чистке - не используйте абразивы.

Преимущества

• Надёжные винтовые зажимы обеспечивают долговечный контакт даже при постоянной нагрузке 16 А
• Центральная вставка упрощает замену механизма без перестановки рамки
• Глянцевое белое покрытие хорошо сочетается с современными интерьерами
• Поддержка стандарта 2K+3 - совместимость с большинством европейских и отечественных вилок
• Совместимость с сериями Simon для унифицированного дизайна интерьера

Ограничения применения

• Не применяется во влажных помещениях (ванная, баня, подвалы) - степень защиты IP20 не предохраняет от попадания жидкости
• Не рекомендуется для установки в детских учреждениях без внешней защиты - отсутствуют шторки
• Максимальное сечение кабеля - 2,5 мм2; нельзя подключать провода 4 мм2 и более
• Не предназначена для открытой установки - требует наличия подрозетника
• Не работает при температуре ниже −25C или выше +40C

Примеры использования

• Электросварочный аппарат на производстве
• Напольный кондиционер в офисе
• Автоматическая система полива в теплице
• Шлифовальный станок в мастерской
• Бытовая стиральная машина в квартире с выделенной линией питания

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - превышение 2,5 мм2 вызывает нагрев и выход из строя контактов
• При затяжке винтов не переусердствуйте - можно повредить резьбу внутри механизма
• Если планируете установку рядом с источниками тепла (радиаторы, плиты), убедитесь, что температура окружающей среды остаётся в рамках УХЛ3
• Для многократного подключения/отключения нагрузки лучше выбрать розетку с защитными шторками - эта модель не предназначена для частого использования
• Артикул 2420434-030 совпадает с другими изделиями серии Push&Go - можно заменить аналогичным элементом без переделки стеновой ниши
