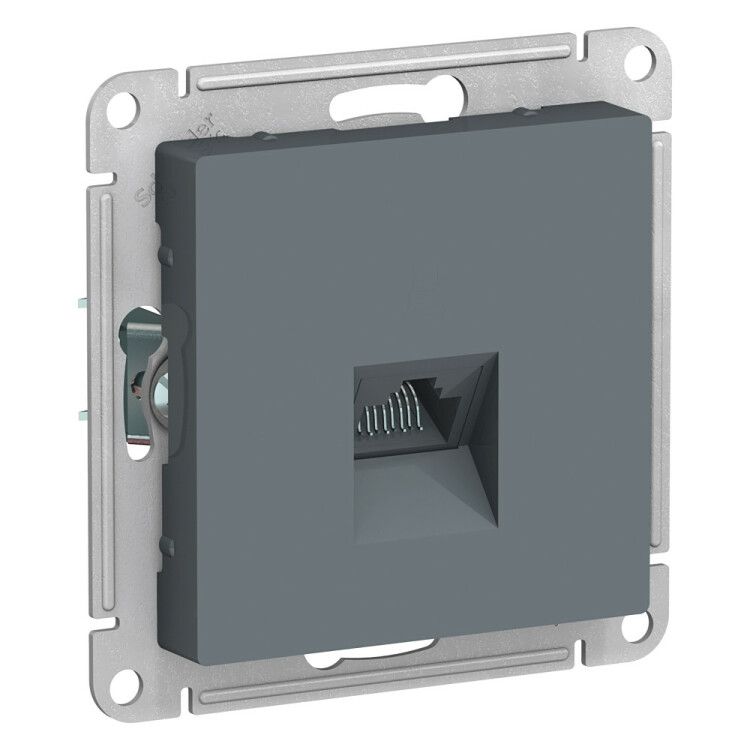

Механизм розетки компьютерной ATLAS DESIGN RJ45 грифель SchE ATN000783 APC

Розетка компьютерная RJ45 кат.5E механизм цвет грифель SE от Systeme Electric - это скрытый модульный элемент для организации сетевого подключения в офисах, учебных заведениях и жилых помещениях. Артикул atn000783 соответствует серии AtlasDesign и обеспечивает надёжное соединение Ethernet-кабеля категории 5E.

Назначение и область применения

Розетка компьютерная RJ45 кат.5E механизм цвет грифель SE предназначена для подключения устройств к локальным сетям через кабель типа UTP/STP с разъёмом RJ45. Подходит для установки в стеновые монтажные коробки в офисах, кабинетах, библиотеках, домашних рабочих зонах и других местах, где требуется стационарное сетевое подключение. Применяется в системах IP-камер, VoIP-телефонии, терминалов и персональных компьютеров.

Технические характеристики

• Тип разъёма: RJ45 8P8C (стандартный Ethernet-разъём)
• Категория кабеля: Cat.5E - поддерживает скорость до 1 Гбит/с на расстоянии до 100 м
• Номинальный ток: 0,35 А - рассчитана исключительно на передачу сигнала, не для питания устройства
• Степень защиты: IP20 - защищает от контакта с пальцами, но не от воды и пыли; подходит только для внутренней установки
• Материал корпуса: ABS-пластик - устойчив к механическим повреждениям и УФ-излучению
• Цвет: серый «грифель» - сочетается с современной интерьерной эстетикой
• Габариты: 71×71×38 мм - совместим с типовыми монтажными коробками 60–70 мм
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от −25C до +40C и повышенной влажности
• Направление выхода кабеля: наклонное - снижает напряжение на проводе при подключении
• Крепление: в распор + на шурупы - обеспечивает плотную фиксацию в коробке
• Подключение: пружинные клеммы (без пайки) - для проводов до 0,5 мм2
• Нормативный документ: ФЕАТ.434620.053 ТУ

Совместимость и монтаж

Розетка компьютерная RJ45 кат.5E механизм цвет грифель SE - это механизм с накладкой, который устанавливается в стандартную монтажную коробку глубиной не менее 40 мм. Для монтажа потребуется:

• Монтажная коробка с диаметром отверстия 60–70 мм
• Ethernet-кабель Cat.5E или выше с обжатым разъёмом RJ45
• Инструмент для обжима и зачистки жил (кримпер, нож)

При подключении используйте схему T568A или T568B - соблюдайте последовательность цветов жил. Наличие сальника позволяет герметично ввести кабель в механизм, предотвращая его перегибы. Механизм фиксируется двумя распорными лапками и двумя шурупами - проверьте, чтобы он не болтался после установки.

Безопасность и стандарты

Розетка соответствует требованиям ТУ ФЕАТ.434620.053 и имеет степень защиты IP20, что делает её безопасной для использования внутри помещений. Не предназначена для установки во влажных зонах (ванная, кухня, улица). Номинальный ток 0,35 А указывает, что устройство работает только с сигналом - не подключайте к нему питание PoE-устройств напрямую без внешнего адаптера.

Преимущества

• Высокая прочность корпуса из ABS-пластика - устойчив к царапинам и потёртостям
• Наклонный выход кабеля - снижает риск перелома жил при частом подключении
• Усиленные монтажные лапки - обеспечивают устойчивую фиксацию даже в старых коробках
• Эргономичный дизайн - легко встраивается в рамочные системы AtlasDesign
• Совместимость с большинством стандартных монтажных коробок

Ограничения применения

• Не используется для передачи электроэнергии - не подходит для PoE-питания (например, IP-камеры без отдельного адаптера)
• IP20 - нельзя устанавливать в помещениях с высокой влажностью, на улице или в производственных зонах с пылью
• Не совместим с кабелями категории ниже Cat.5 - возможна потеря скорости связи
• Только одиночный разъём - не предусмотрены модели с двумя портами в одном механизме

Примеры использования

• Подключение ПК к локальной сети в офисном кабинете
• Установка в учебных классах для доступа студентов к сети
• Подключение VoIP-телефонов в call-центре
• Монтаж в домашнем медиа-уголке для подключения Smart-TV или игровой приставки
• Интеграция в систему видеонаблюдения - при использовании отдельного PoE-адаптера

Практические советы

• Перед монтажом проверьте диаметр монтажной коробки - она должна быть не меньше 60 мм, иначе механизм не войдёт
• Обязательно используйте кабель Cat.5E или выше - Cat.5 не гарантирует стабильную работу на 1 Гбит/с
• При обжиме жил следите за длиной оголённых проводников - не более 10 мм, иначе возникнут помехи
• Не затягивайте шурупы слишком сильно - можно сломать пластиковую основу
• Если планируете использовать в многоквартирном доме - выбирайте места с минимальным уровнем электромагнитных помех (далеко от силовых кабелей)
• Артикул atn000783 - единственный вариант в серии AtlasDesign с этим цветом и форматом; аналоги от других брендов могут отличаться по форме и креплению
