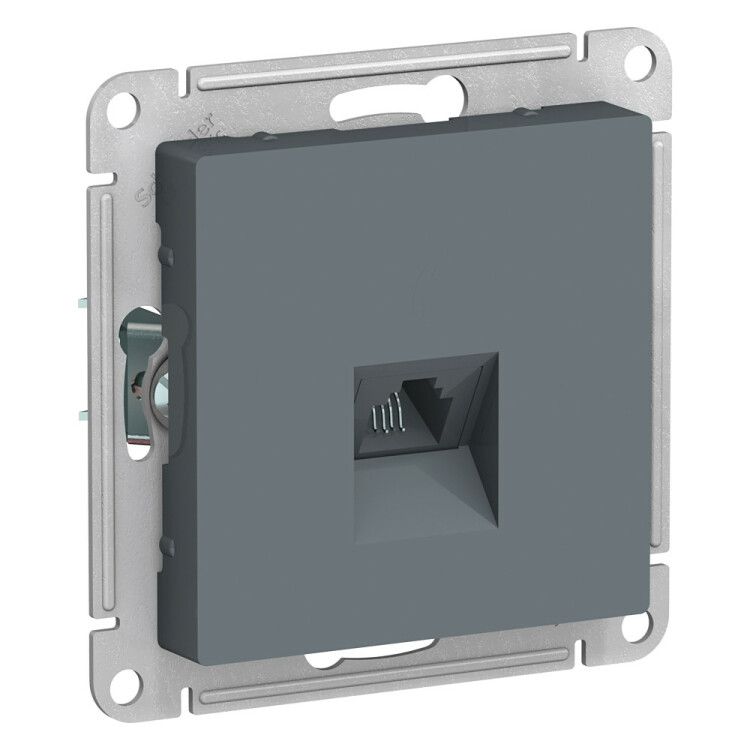

Механизм розетки телефонной 1-м СП ATLAS DESIGN RJ11 грифель SchE ATN000781 APC

Розетка телефонная RJ11, механизм, цвет грифель от Systeme Electric (артикул atn000781) - это скрытый механизм для подключения телефонов, модемов и факсов в интерьерных системах. Разработана для установки в монтажную коробку, совместима с сериями рамочных решений и обеспечивает надёжный контакт при минимальном профиле.

Назначение и область применения

Розетка телефонная RJ11, механизм, цвет грифель предназначена для подключения устройств аналоговой телефонной связи: стационарных телефонов, модемов, факсов, сигнализационных систем. Подходит для внутренней проводки в жилых, офисных и общественных зданиях. Механизм встраивается в стену, сохраняя эстетичный вид интерьера. Цвет «грифель» легко сочетается с современной отделкой и другими элементами системы AtlasDesign.

Технические характеристики

• Тип разъёма: RJ11 - стандартный интерфейс для аналоговой телефонии
• Номинальный ток: 0,35 А - рассчитана на слаботочные сигналы, не для питания устройств
• Степень защиты: IP20 - защищает от контакта с пальцами, но не от воды и пыли
• Материал корпуса: ABS-пластик - прочный, устойчив к царапинам и выгоранию
• Габариты: 71×71×38 мм - соответствует стандартным монтажным коробкам
• Способ монтажа: скрытый - устанавливается в стеновую нишу
• Количество гнёзд: одно - для одного устройства
• Выход кабеля: наклонный - позволяет удобно выводить шнур без перегиба
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Крепление: в распор + на шурупы - двойная фиксация для устойчивости
• Наличие сальника: да - герметично фиксирует входящий кабель
• Номер ТУ: ФЕАТ.434620.053 - соответствие техническим условиям производства

Совместимость и монтаж

Розетка телефонная RJ11, механизм, цвет грифель совместима со всеми стандартными монтажными коробками глубиной не менее 35 мм. Крепится через усиленные лапки - они обеспечивают плотную посадку даже в старых или немного повреждённых коробках. Для монтажа требуется предварительно подготовленная штроба и кабель типа UTP Cat3 или аналогичный с разъёмом RJ11. Накладка снимается перед установкой, после фиксации механизма она возвращается на место. Совместима с другими элементами серии AtlasDesign - можно комбинировать с розетками переменного тока, USB-портами и выключателями одной серии.

Безопасность и стандарты

Изделие соответствует требованиям ТУ ФЕАТ.434620.053 и не требует специального заземления, так как используется исключительно для передачи слаботочных сигналов. IP20 не предусматривает защиту от брызг - не применяйте в помещениях с высокой влажностью (ванная, баня, подвал). Номинальный ток 0,35 А исключает использование для питания любых активных устройств - только для передачи голосового сигнала.

Преимущества

• Эргономичный наклонный выход кабеля снижает риск перелома жил внутри разъёма
• Усиленные монтажные лапки предотвращают люфт и деформацию при частом использовании
• ABS-пластик не желтеет под UV-светом - сохраняет цвет даже при освещении окнами
• Сальник плотно фиксирует кабель, исключая его вытягивание и случайное отключение
• Цвет «грифель» маскирует следы от пальцев и пыли - меньше необходимости в уборке

Ограничения применения

• Не подходит для подключения устройств с питанием выше 0,35 А - например, VoIP-адаптеров с внешним блоком питания
• IP20 запрещает применение во влажных помещениях, на улице или в неотапливаемых зонах
• Не совместим с цифровыми телефонными системами (ISDN, SIP) - только аналоговые линии
• Не имеет защиты от перенапряжения - рекомендуется использовать с внешним сетевым фильтром при наличии помех

Примеры использования

• Подключение домашнего телефона в спальне или кабинете
• Установка факса в офисной зоне
• Присоединение сигнализационной панели к телефонной линии
• Интеграция в комплексные системы управления домом (например, вызов по кнопке)
• Замена устаревших розеток в исторических зданиях с сохранением дизайна

Практические советы

• Перед монтажом проверьте диаметр отверстия в монтажной коробке - он должен быть не менее 60 мм для свободного прохождения механизма
• При прокладке кабеля используйте только парную витую пару (Cat3/Cat5e) - не применяйте коаксиальные или многожильные провода
• Если кабель слишком толстый, сальник можно заменить на более крупный - оригинальный рассчитан на диаметр до 6 мм
• При сборке системы AtlasDesign соблюдайте единый стиль - все механизмы должны иметь одинаковый цвет и тип крепления
• Не затягивайте шурупы с усилием - пластик может треснуть, особенно в холодную погоду
