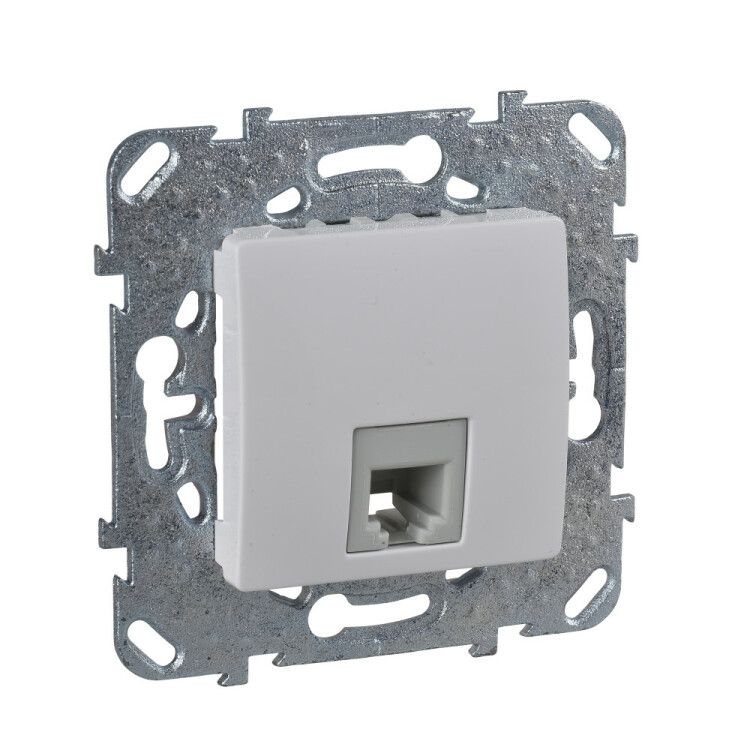

Механизм розетки телеф. СП Unica 1хRJ11-4вход бел. SchE MGU5.492.18ZD APC

Розетка телефонная 1-местная RJ11 4 контакта белая от Schneider Electric (артикул mgu5.492.18zd) - это надежное и компактное устройство для подключения телефонов, модемов и факсов к аналоговой телефонной сети. Разработана в серии Unica, она сочетает простую установку, прочную конструкцию и эргономичный дизайн.

Назначение и область применения

Розетка телефонная 1-местная RJ11 4 контакта белая используется исключительно для подключения терминальных устройств аналоговой телефонной связи: стационарных телефонов, модемов, факсов, сигнализационных систем и других оборудования с интерфейсом RJ11. Подходит для внутренней проводки в жилых домах, офисах, медицинских учреждениях и административных зданиях. Не предназначена для передачи питания или высокочастотных сигналов (например, Ethernet).

Технические характеристики

• Тип разъема: RJ11 с 4 активными контактами (совместим с 6-контактным корпусом, но используются только центральные 4)
• Количество гнезд: одно
• Способ подключения: винтовые зажимы для проводов до 2,5 мм2
• Способ присоединения экрана: отдельный винтовой зажим для экранирующей оплетки
• Материал корпуса: термопластик ABS - устойчив к механическим нагрузкам и УФ-излучению
• Цвет: белый
• Степень защиты: IP20 - защищена от доступа пальцев и твердых предметов >12,5 мм, но не герметична
• Габариты: 70,9 × 70,9 × 23 мм
• Тип крепления: винтовой, для установки в подрозетник
• Способ монтажа: внутренний - монтируется в стену через стандартный подрозетник
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с температурой от −25C до +40C и повышенной влажностью
• Нормативный документ: EN 50083-1 - соответствует европейским требованиям к коаксиальным и телефонным соединениям

Совместимость и монтаж

Розетка телефонная 1-местная RJ11 4 контакта белая совместима со всеми стандартными подрозетниками глубиной ≥20 мм и диаметром 68–70 мм. Монтаж выполняется после предварительной прокладки телефонного кабеля (например, КСПВ или FTP). Для подключения используйте винты на задней части механизма - затяжка должна быть достаточной, чтобы обеспечить надежный контакт, но без перегрузки провода. Накладка легко фиксируется на механизм после завершения работ. Комплектация включает только механизм с декоративной рамкой - подрозетник и кабель необходимо приобрести отдельно.

Безопасность и стандарты

Изделие соответствует нормам EN 50083-1 и имеет степень защиты IP20, что гарантирует безопасность при использовании внутри помещений. Отсутствие открытых токоведущих частей снижает риск поражения электрическим током. Однако, поскольку розетка не рассчитана на питание, ее нельзя использовать для подключения устройств с собственным источником энергии (например, VoIP-телефонов с адаптерами переменного тока).

Преимущества

• Простая и быстрая установка благодаря винтовому креплению и четкой маркировке контактов
• Высокая долговечность материала ABS - не желтеет под светом и не хрупнет при температурных колебаниях
• Эргономичный дизайн рамочной серии Unica - гармонично сочетается с другими элементами системы
• Отдельный зажим для экрана позволяет минимизировать помехи при работе с чувствительными линиями связи

Ограничения применения

• Не предназначен для наружной установки - IP20 не обеспечивает защиту от влаги и пыли
• Не работает с цифровыми сетями (VoIP, SIP) без дополнительных преобразователей
• Поддерживает только 4 контакта - не подходит для устройств, требующих 6-контактного подключения (например, некоторых ADSL-модемов)
• Не рекомендуется для многожильных проводов толще 2,5 мм2 - возможен перегрев и плохой контакт

Примеры использования

• Подключение обычного стационарного телефона в квартире или офисе
• Присоединение модема DSL к телефонной линии
• Установка в системах видеонаблюдения с передачей сигнала по аналоговым каналам
• Подключение сигнализационных панелей, вызывных устройств, лифтовых кнопок

Практические советы

• Перед монтажом обязательно отключите телефонную линию - даже малые напряжения могут повредить оборудование
• Проверьте соответствие диаметра подрозетника - розетка Unica требует стандартного отверстия 68–70 мм
• Если используется экранированный кабель, обязательно подсоедините экран к специальному зажиму - это повысит качество связи
• Не используйте эту розетку вместо розетки для питания - даже если выглядит похоже, она не рассчитана на ток выше 0,5 А
• Для замены старой модели достаточно просто открутить винты и заменить механизм - совместимость с существующими подрозетниками сохранена
