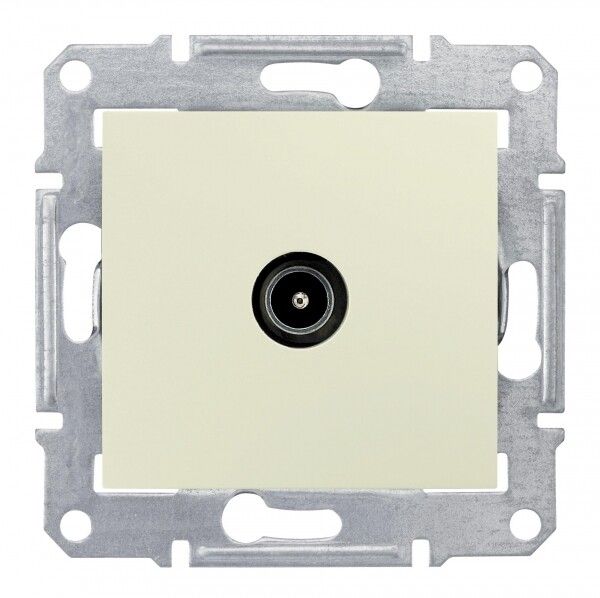

Розетка телевизионная оконечная TV 1-м СП Sedna 1дБ механизм беж. SchE SDN3201647 APC

Розетка телевизионная оконечная TV 1 дБ бежевая от Schneider Electric, артикул sdn3201647, предназначена для завершения коаксиальной антенной сети в жилых помещениях. Благодаря встроенной аттенюации 1 дБ она снижает уровень сигнала до оптимального значения, предотвращая перегрузку приемников. Продукт из серии SEDNA сочетает надежность, простой монтаж и эстетичный дизайн.

Назначение и область применения

Розетка телевизионная оконечная TV 1 дБ бежевая используется для подключения телевизора или цифрового приставки к коаксиальному кабелю в системах спутникового или наземного ТВ-вещания. Её основная функция — не просто передать сигнал, а уменьшить его на 1 дБ, чтобы избежать перегрузки входного тракта современных устройств, особенно при высоком уровне сигнала от усилителей или многоканальных распределительных сетях. Подходит для установки в квартирах, домах, офисах и других объектах гражданского строительства.

Технические характеристики

• Тип розетки: коаксиальная, оконечная
• Количество гнезд: 1
• Аттенюация: 1 дБ (фиксированная, встроенная)
• Способ монтажа: скрытый, в монтажную коробку
• Минимальная глубина коробки: 35 мм
• Крепление: винтовое, с зажимными контактами
• Материал корпуса: термопласт, устойчивый к механическим нагрузкам
• Цвет: бежевый, матовая поверхность
• Габариты: 64×70×40 мм
• Направление выхода кабеля: прямолинейный
• Степень защиты: IP20 (защита от прикосновений, но не от воды)
• Климатическое исполнение: УХЛ4 (для помещений с умеренным климатом, включая отапливаемые зоны с колебаниями температуры и влажности)
• Соответствие стандартам: REACh, RoHS
• Комплектация: основной элемент с защитной крышкой
• Наличие опорного кольца: да — обеспечивает плотное прилегание к стене
• Наличие сальника: да — позволяет герметично ввести кабель без дополнительных деталей

Совместимость и монтаж

Розетка совместима со всеми стандартными коаксиальными кабелями типа RG-6, RG-59 и аналогами с центральным проводником 75 Ом. Монтаж выполняется в стандартную круглую или прямоугольную монтажную коробку глубиной не менее 35 мм. Кабель вводится через встроенный сальник — достаточно зачистить внешнюю изоляцию, вставить кабель и затянуть сальник руками. Нет необходимости использовать отдельные переходники или фитинги. Винтовое крепление гарантирует надежный контакт с центральным проводником и экраном. Для выравнивания положения розетки используйте опорное кольцо — оно компенсирует неровности штукатурки.

Безопасность и стандарты

Розетка соответствует требованиям REACh и RoHS — не содержит запрещённых веществ и безопасна для здоровья. Защита IP20 исключает риск поражения током при случайном контакте с внутренними частями, но не защищает от влаги — применение допускается только внутри помещений. Климатическое исполнение УХЛ4 позволяет использовать изделие в условиях повышенной влажности (например, в ванных комнатах), если нет прямого попадания воды.

Преимущества

• Встроенная аттенюация 1 дБ eliminates необходимость в отдельных делителях или резисторах — экономит время и место в коробке
• Сальник и опорное кольцо позволяют смонтировать розетку без дополнительных комплектующих
• Термопластовый корпус устойчив к деформации и легко принимает форму монтажной ниши
• Эргономичная форма и бежевый цвет гармонируют с другими элементами серии SEDNA
• Профессиональная серия SEDNA от Schneider Electric проверена тысячами монтажников — отличается точностью изготовления и долговечностью контактов

Ограничения применения

• Не предназначен для открытой установки — требует скрытой монтажной коробки
• Не работает в условиях постоянной влажности, прямого воздействия воды или на улице — IP20 недостаточно для таких сред
• Не подходит для передачи сигнала Ethernet, HDMI или других протоколов — только RF-сигналы по коаксиальному кабелю
• Запрещено использовать в качестве ответвителя — только как оконечную точку сети

Примеры использования

• Подключение телевизора в комнате после прохождения сигнала через распределительную коробку
• Финальная точка в системе спутникового ТВ, где уровень сигнала слишком высокий для приемника
• Установка рядом с видеорегистратором или цифровой приставкой в домашнем медиаузле
• Обновление старой системы ТВ-розеток в многоэтажках с заменой на современные решения серии SEDNA

Практические советы

• Перед монтажом проверьте уровень сигнала на входе — если он выше 80–85 дБмкВ, использование розетки с аттенюацией 1 дБ обязательно
• Не перетягивайте сальник — это может повредить центральный проводник; достаточно легкого усилия руками
• При использовании в новых домах с активными усилителями — всегда выбирайте оконечные розетки с аттенюацией, а не обычные
• Совмещайте эту розетку с другими элементами серии SEDNA — одинаковые цвета, формы и технологии монтажа упрощают обслуживание
• Если требуется более сильная аттенюация (3 дБ, 6 дБ), используйте другие модели — эта розетка рассчитана именно на 1 дБ
