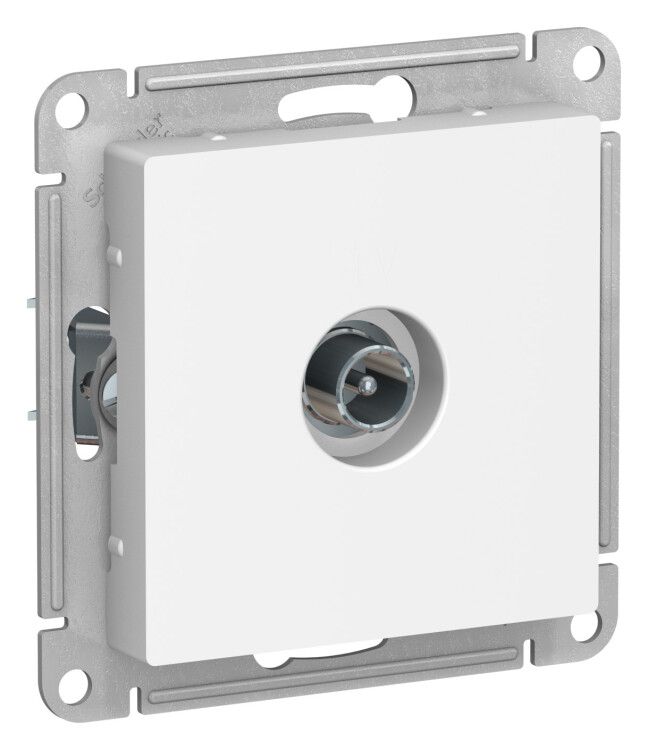

Розетка телевизионная проходная TV AtlasDesign 4дБ механизм бел. SE ATN000192 APC

Розетка телевизионная проходная 4 дБ, механизм, белый, SE от Systeme Electric (артикул atn000192) - это элемент внутренней телевизионной проводки, предназначенный для надёжного соединения сигнала между устройствами в линейной схеме подключения. Подходит для скрытой установки в жилых и офисных помещениях.

Назначение и область применения

Розетка телевизионная проходная 4 дБ, механизм, белый, SE используется для подключения телевизоров, приставок и других приёмников к антенным или спутниковым сетям. Благодаря проходному типу, она позволяет передавать сигнал дальше по цепи - например, от одной комнаты к другой - без потерь качества, кроме предусмотренных 4 дБ. Применяется в системах с распределёнными точками доступа: многоквартирных домах, отелях, офисах.

Технические характеристики

• Тип разъёма: TV (F-разъём для коаксиального кабеля)
• Количество выходов: 1 (проходной - вход и выход на одном устройстве)
• Потери в ответвителе: 4 дБ - минимальная потеря сигнала, допустимая для проходных решений
• Частотный диапазон: 5–862 МГц - покрывает все аналоговые, цифровые и HD-каналы, включая DVB-T/T2 и SAT
• Номинальный ток: 0,35 А - рассчитана на слаботочные сигналы, не для питания устройств
• Степень защиты: IP20 - защищена от контакта с пальцами, но не от влаги; подходит только для сухих помещений
• Материал корпуса: пластик ABS, устойчивый к царапинам и УФ-излучению
• Покрытие: необработанная поверхность - матовый белый цвет, без глянца
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, в условиях повышенной влажности
• Гарантия: 60 месяцев
• Соответствие нормативу: ФЕАТ.434620.056 ТУ

Совместимость и монтаж

Розетка телевизионная проходная 4 дБ, механизм, белый, SE совместима со всеми стандартными F-разъёмами и коаксиальным кабелем RG-6/RG-59. Монтаж осуществляется в монтажную коробку глубиной не менее 40 мм. Крепление - двойное: в распор и винтами - обеспечивает устойчивую фиксацию даже при частом подключении/отключении шнура. Лапки усилены для предотвращения деформации. Установка возможна только при выключенном питании смежных устройств, хотя сама розетка не требует электропитания.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для слаботочных систем. Нет галогенов - материал безопасен при горении. Сертифицировано по российскому техническому условию ФЕАТ.434620.056 ТУ. IP20 исключает использование во влажных зонах (ванная, бассейн, улица).

Преимущества

• Антибактериальный пластик с ионами серебра - снижает риск развития микроорганизмов на поверхности, особенно актуально в местах частого контакта
• Высокая прочность ABS-пластика - сохраняет внешний вид при длительной эксплуатации
• Проходная схема - экономит количество разветвителей и уменьшает число точек потерь сигнала
• Усиленные монтажные лапки - минимизируют люфт и повышают долговечность крепления

Ограничения применения

• Не предназначена для подачи электропитания - нельзя использовать для розеток с USB или 220 В
• IP20 запрещает применение в помещениях с высокой влажностью - не устанавливать в ванных комнатах, банях, на балконах
• Потери 4 дБ делают её непригодной для длинных линий более чем 50 метров без усилителей
• Подходит только для одиночного подключения - не заменяет активные разветвители при необходимости подключения трёх и более устройств

Примеры использования

• Подключение телевизора в гостиной, когда сигнал идёт от антенного кабеля через стену, затем через эту розетку - далее в спальню
• Центральная точка в многоэтажном доме, где один кабель от этажного щита проходит через несколько квартир
• Офисные зоны с несколькими рабочими местами, где каждый сотрудник использует телевизор для просмотра новостей

Практические советы

• Перед монтажом проверьте целостность кабеля и качество F-коннекторов - плохой контакт увеличивает потерю сигнала выше 4 дБ
• При использовании в линейной цепи следите, чтобы суммарные потери всех проходных розеток не превышали 10–12 дБ
• Не перегибайте кабель вокруг розетки - радиус изгиба должен быть не меньше 50 мм
• При замене старой розетки убедитесь, что новый механизм имеет тот же тип крепления и посадочный размер - система AtlasDesign совместима с большинством стандартных рамок
• Эта модель - только механизм. Для полноценной установки нужна декоративная рамка и крышка - они продаются отдельно
