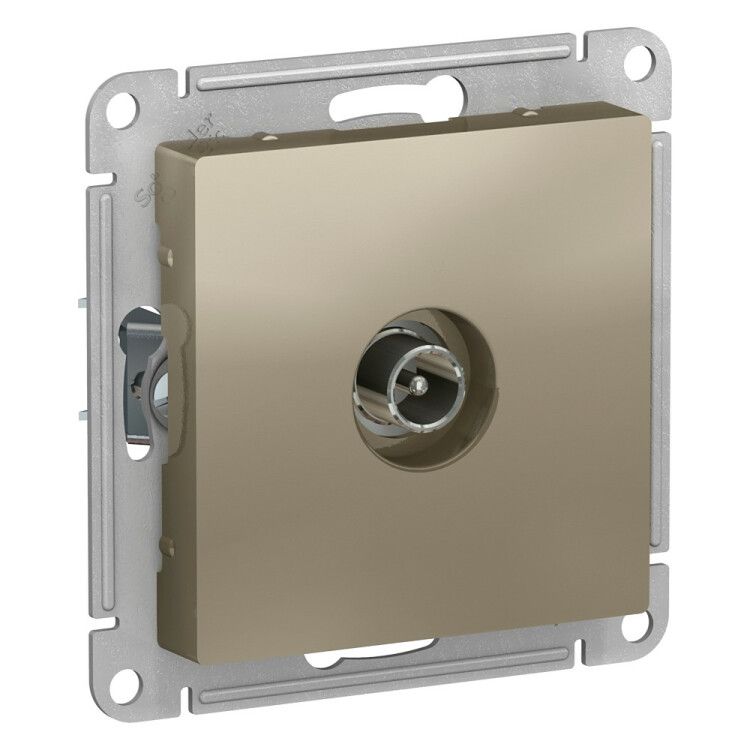

Механизм розетки TV ATLAS DESIGN проходной 4DB шампань SchE ATN000592 APC

Розетка телевизионная проходная 4 дБ, механизм, цвет шампань от Systeme Electric (артикул atn000592) - это элемент внутренней проводки для передачи спутникового или антенного сигнала от одного устройства к другому без потерь качества. Подходит для установки в жилых и офисных помещениях с использованием скрытой проводки.

Назначение и область применения

Эта проходная розетка предназначена для организации последовательного соединения телевизионных устройств - например, когда сигнал от одной антенны или спутниковой системы проходит через несколько точек подключения. Она работает как «переходник» между входным и выходным кабелями, сохраняя уровень сигнала за счет минимальных потерь - всего 4 дБ. Применяется в системах ТВ-распределения в квартирах, домах, отелях и административных зданиях.

Технические характеристики

• Тип розетки: проходная - позволяет сигналу проходить дальше по цепи
• Тип разъема: TV (F-разъем, стандарт для коаксиального кабеля)
• Частотный диапазон: 5–862 МГц - покрывает все аналоговые, цифровые и спутниковые каналы
• Потери в ответвителе: 4 дБ - низкий уровень затухания сигнала
• Номинальный ток: 0,35 А - рассчитана на слаботочные цепи, не для питания устройств
• Степень защиты: IP20 - защита от контакта с пальцами, но не от воды и пыли
• Материал корпуса: ABS-пластик - прочный, устойчивый к царапинам и выгоранию
• Цвет: шампань - нейтральный оттенок, сочетается с большинством интерьеров
• Способ монтажа: внутренний / скрытый - устанавливается в стенную монтажную коробку
• Климатическое исполнение: УХЛ4 - допустимо использование в условиях повышенной влажности и перепадов температур
• Нормативный документ: ФЕАТ.434620.056 ТУ
• Состав: безгалогенный материал - безопасен при возгорании

Совместимость и монтаж

Розетка совместима с любым коаксиальным кабелем типа RG-6, RG-59 и аналогичными с F-коннекторами. Для монтажа требуется стандартная круглая монтажная коробка глубиной не менее 40 мм. Крепление осуществляется двумя способами: распорными лапками и винтами - обеспечивает надежную фиксацию даже при нагрузках на кабель. Лапки усилены, что снижает риск деформации при многократном подключении/отключении кабеля. Не требует внешнего питания - полностью пассивное устройство.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для слаботочных сетей. Отсутствие галогенов в составе пластиков снижает выделение токсичных веществ при нагреве. Нормативный документ ФЕАТ.434620.056 ТУ гарантирует соответствие российским требованиям к телевизионному оборудованию. IP20 предполагает применение только во внутрипомещенческом варианте - не использовать в ванных комнатах, на балконах или других местах с высокой влажностью.

Преимущества

• Минимальные потери сигнала (4 дБ) обеспечивают четкую картинку даже при длинных трассах
• Усиленные монтажные лапки повышают долговечность крепления
• ABS-пластик не желтеет под UV-излучением и не царапается при регулярном обслуживании
• Цвет шампань гармонирует с другими элементами серии AtlasDesign - удобно при комплексной замене
• Поддерживает современные форматы вещания - от DVB-T до спутникового DVB-S

Ограничения применения

• Не предназначена для подключения мощных устройств - максимальный ток 0,35 А исключает питание активных усилителей прямо через розетку
• IP20 запрещает установку в сырых помещениях - нельзя использовать в банях, на открытых террасах
• Не является оконечной точкой - должна быть частью цепочки; для завершения линии нужна обычная розетка без прохода
• Не совместима с HDMI, Ethernet или другими типами кабелей - только коаксиальные TV-кабели

Примеры использования

• Подключение нескольких телевизоров в квартире от единого спутникового приемника
• Разводка сигнала от антенны на этаже в многоэтажном доме
• Обустройство ТВ-сети в гостинице - один вход, несколько комнат с розетками
• Замена старой розетки в существующей системе без изменения трассы кабеля

Практические советы

• Перед монтажом проверьте целостность кабеля - плохой контакт увеличивает потери выше заявленных 4 дБ
• При установке в монтажную коробку следите, чтобы кабель не был сильно перегнут - радиус изгиба минимум 5 см
• Если планируете подключить усилитель сигнала - он должен быть установлен вне этой розетки, так как она не имеет выводов для питания
• При замене старой розетки используйте тот же тип крепления - система AtlasDesign совместима с большинством стандартных рамок
• Для эстетики рекомендуется собирать всю группу розеток в одном цвете - шампань хорошо сочетается с белым и светло-серым декором
