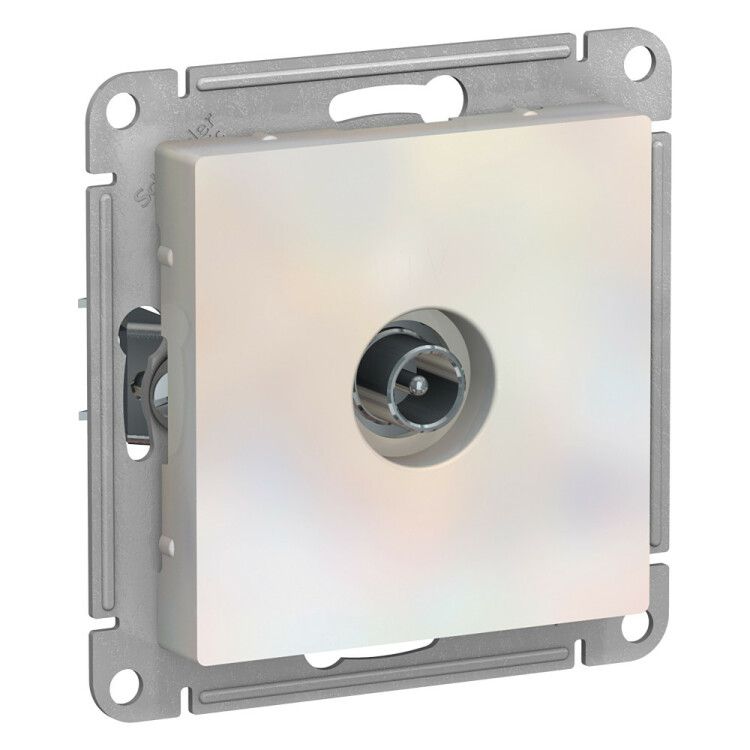

Розетка телевизионная проходная TV AtlasDesign 4дБ механизм жемчуж. SchE ATN000492 APC

Розетка телевизионная проходная 4 дБ, механизм, цвет жемчужный от Systeme Electric (артикул atn000492) - это элемент внутренней телевизионной проводки, предназначенный для последовательного подключения устройств в цепи «в линию» без потерь сигнала выше допустимых норм.

Назначение и область применения

Розетка телевизионная проходная 4 дБ, механизм, цвет жемчужный используется для подключения телевизоров, приставок и других приемников к антенным или спутниковым сетям. Её применяют там, где сигнал необходимо передать дальше - например, между двумя комнатами или в многоэтажном доме при разводке кабеля по этажам. Подходит для установки в квартирах, офисах, гостиницах и многоквартирных домах с центральной телевизионной системой.

Технические характеристики

• Тип розетки: проходная - позволяет передавать сигнал через себя без разрыва цепи
• Тип разъема: TV (F-разъём, стандарта IEC 169-2)
• Потери в ответвителе: 4 дБ - минимальные потери сигнала, подходят для длинных линий
• Частотный диапазон: 5–862 МГц - покрывает все аналоговые, цифровые и DVB-T/T2/DTMB сигналы
• Номинальный ток: 0,35 А - рассчитана на питание активных устройств малой мощности (например, усилителей)
• Степень защиты: IP20 - защищена от доступа пальцев, но не от влаги; подходит только для сухих помещений
• Материал корпуса: ABS-пластик - прочный, устойчив к механическим повреждениям и выгоранию
• Цвет: жемчужный белый - сочетается с другими изделиями серии AtlasDesign
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, в условиях повышенной влажности
• Нормативный документ: ФЕАТ.434620.056 ТУ

Совместимость и монтаж

Розетка телевизионная проходная 4 дБ, механизм, цвет жемчужный совместима со всеми стандартными монтажными коробками глубиной 40–45 мм. Крепится одновременно на распорные лапки и два шурупа - обеспечивает надёжную фиксацию даже при частых подключении-отключении кабеля. Для монтажа требуется предварительно подготовить отверстие в стене и завести коаксиальный кабель (RG-6/RG-59) в коробку. Конец кабеля зачищают, надевают F-коннектор и вкручивают в разъём розетки. Накладка легко снимается для обслуживания.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых электромонтажных систем. Несмотря на наличие галогенов в составе пластика, материал не выделяет токсичных веществ при обычной эксплуатации. Применяется только внутри зданий, не предназначен для открытой установки или мест с высокой влажностью. Сертифицирована по ТУ ФЕАТ.434620.056.

Преимущества

• Минимальные потери сигнала (4 дБ) позволяют использовать её в длинных цепях без дополнительных усилителей
• Усиленные монтажные лапки снижают риск перекоса и люфта при закреплении
• ABS-пластик сохраняет внешний вид при длительной эксплуатации, не желтеет под UV-светом
• Совместима с другими элементами серии AtlasDesign - единый дизайн всей системы
• Поддерживает современные форматы вещания - от аналогового до цифрового DVB-T2

Ограничения применения

• Не подходит для наружной установки - степень защиты IP20 исключает контакт с водой и пылью
• Не является источником питания - нельзя использовать для подключения устройств, требующих более 0,35 А
• Не рекомендуется применять в качестве оконечного устройства - лучше заменить на непроходную розетку, чтобы минимизировать отражения сигнала
• Не совместима с HDMI, Ethernet или другими типами интерфейсов - только коаксиальные кабели

Примеры использования

• Подключение телевизора в гостиной, когда сигнал идет от антенны через кухню и коридор
• Разветвление сигнала в многоквартирном доме - один вход, несколько выходов по этажам
• Установка в коммерческом помещении (офис, кафе) для подключения нескольких экранов от одного кабеля
• Замена старой розетки при модернизации телевизионной сети без изменения трассы кабеля

Практические советы

• Перед монтажом проверьте уровень сигнала на входе - если он ниже 50 дБмкВ, используйте усилитель до первой розетки
• Не перегибайте коаксиальный кабель радиусом меньше 5 см - это вызывает потерю качества сигнала
• При использовании нескольких проходных розеток подряд следите, чтобы суммарные потери не превышали 10–12 дБ
• Выбирайте этот вариант вместо обычной розетки, если планируете подключать ещё одно устройство после этой точки
• Жемчужный цвет хорошо маскирует мелкие царапины - идеально для мест с высокой проходимостью
