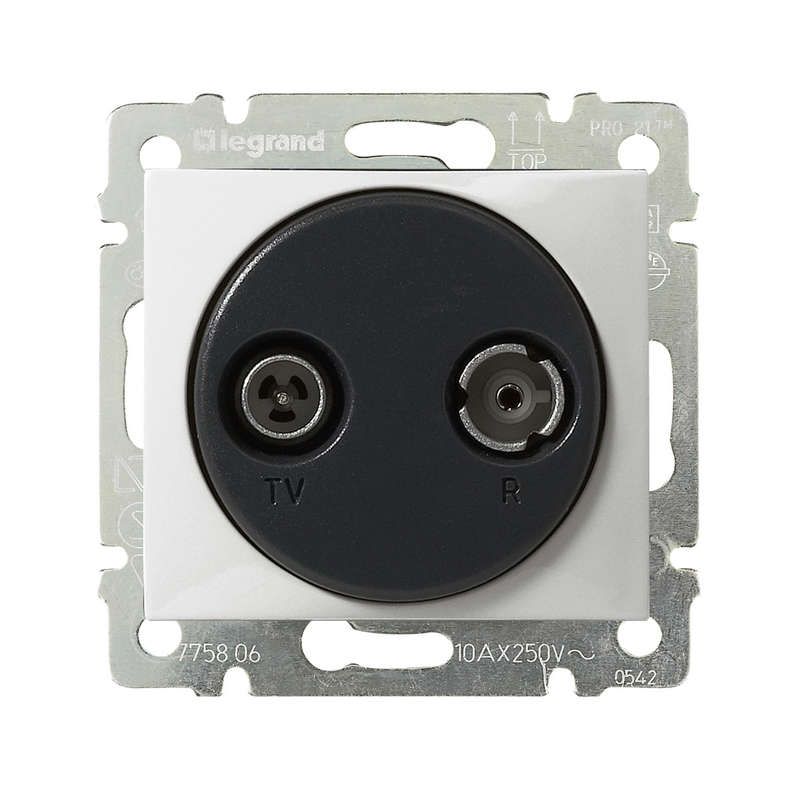

Механизм розетки TV-FM СП Valena оконечная 10дБ бел. Leg 694285 Legrand

Розетка телевизионная оконечная TV-FM 10дБ белая от Legrand (артикул 694285) предназначена для подключения телевизионного и FM-радиооборудования в жилых помещениях. Она обеспечивает распределение сигнала с потерями 10 дБ, что позволяет использовать её как оконечный элемент в слаботочных сетях.

Назначение и область применения

Эта розетка используется для подключения телевизоров, приставок, радиоприёмников и других устройств, работающих на частотах телевещания и FM-радио. Подходит для установки в квартирах, домах, офисах - там, где требуется точечный доступ к антенной сети. Учитывая наличие двух выходов, она удобна для одновременного подключения двух устройств без необходимости в дополнительном делителе.

Технические характеристики

• Тип изделия: розетка телевизионная оконечная
• Потери при передаче: 10 дБ - снижение уровня сигнала, предусмотренное конструкцией для предотвращения перегрузки входов приборов
• Диапазон частот: 4–862 МГц - покрывает все каналы аналогового и цифрового ТВ, а также FM-радио (87,5–108 МГц)
• Количество выходов: 2 - два гнезда F-типа для подключения коаксиальных кабелей
• Способ монтажа: скрытый - устанавливается в стенную коробку, выступает лишь лицевая панель
• Тип корпуса: коробка выводов - внутренняя часть содержит клеммы для соединения проводов
• Степень защиты: IP21 - защищена от попадания пальцев и вертикально падающих капель воды
• Цвет: белый - соответствует стандартным интерьерным решениям
• Тип серии: рамочная - совместима с рамками серии Valena DIY
• Материал корпуса: пластик - устойчив к механическим воздействиям и не проводит ток

Совместимость и монтаж

Розетка TV-FM 10дБ белая (артикул 694285) совместима с любыми коаксиальными кабелями типа RG-6, RG-59 и аналогичными. Для монтажа необходима подготовленная скрытая коробка в стене с отверстием под стандартный модуль 60×60 мм. Кабели подключаются к клеммам внутри корпуса: вход - от основной антенной сети, выходы - к телевизору и другому устройству. Настоятельно рекомендуется проверить целостность экрана кабеля и плотность контактов, чтобы избежать помех.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовой электроники. Степень защиты IP21 гарантирует безопасную работу в условиях нормальной влажности, например, в гостиных и спальнях. Однако не предназначено для установки в ванных комнатах, на улице или в местах с высокой запылённостью.

Преимущества

• Уже встроенная потеря 10 дБ исключает необходимость в отдельном аттенюаторе - экономит место и время монтажа
• Два выхода позволяют подключить два устройства без дополнительных тройников
• Совместимость с рамками Valena DIY даёт возможность интеграции в единую эстетическую систему розеток
• Пластиковый корпус не влияет на качество сигнала и не создаёт помех

Ограничения применения

• Не подходит для подключения к спутниковым системам (LNB) - частотный диапазон не покрывает Ku-диапазон
• Запрещено использование в помещениях с повышенной влажностью (ванная, бассейн, баня)
• Не предназначен для работы с цифровыми интерфейсами HDMI, Ethernet или USB - только RF-сигнал через коаксиальный кабель
• Потеря 10 дБ может быть слишком большой для длинных кабельных трасс - в таких случаях лучше применять розетки с меньшими потерями (например, 3–5 дБ)

Примеры использования

• Подключение телевизора и медиаплеера в одной комнате от одного кабеля от антенны
• Финальная точка в распределительной сети дома после прохождения нескольких ответвлений
• Установка в детской комнате для подключения игровой приставки с телевизионным tuner’ом

Практические советы

• Перед монтажом проверьте уровень сигнала на входе - если он ниже 60 дБмкВ, розетка с 10 дБ потерь может не обеспечить качественный приём
• Используйте качественные F-коннекторы и затягивайте их руками до упора - переусердствовать с инструментом нельзя, чтобы не повредить резьбу
• Если нужна минимальная потеря сигнала - выбирайте обычную розетку без аттенюации; эта модель оптимальна именно когда сигнал слишком сильный
• При замене старой розетки убедитесь, что новый корпус имеет такой же тип крепления - Valena DIY требует совпадения фиксаторов
