Розетка телевизионная проходная TV СП Etika 14дБ 5-862МГц механизм сл. кость IEK 672363 Legrand

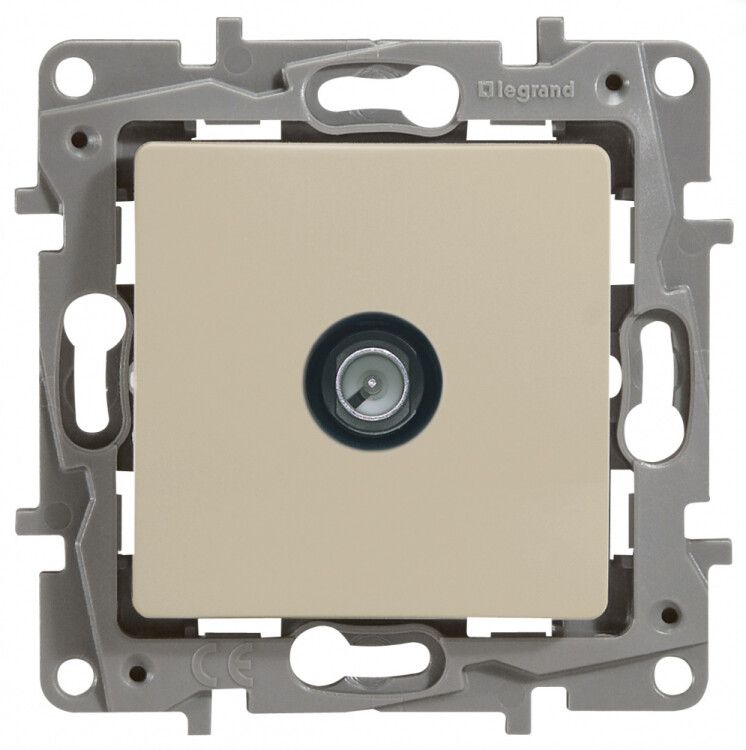

Розетка телевизионная проходная, 15 дБ, слоновая кость от Legrand (артикул 672363) предназначена для последовательного подключения телевизионных сигналов в системах типа «шлейф». Она используется между источником сигнала и оконечной розеткой, сохраняя уровень мощности сигнала на оптимальном уровне благодаря потере 15 дБ.

Назначение и область применения

Эта проходная ТВ-розетка применяется исключительно в цепях последовательного подключения - когда один телевизионный кабель проходит через несколько точек перед тем, как закончится на оконечной розетке. Она не заменяет обычную розетку и не используется как самостоятельное устройство. Подходит для жилых домов, многоэтажек, офисов и других объектов с централизованной антенной или кабельной сетью. Установка возможна внутри стен, в стандартных монтажных коробках.

Технические характеристики

• Тип: проходная ТВ-розетка
• Количество выходов: 1 (вход + выход)
• Потери на разветвлении: 15 дБ - снижение уровня сигнала, необходимое для балансировки сети при множественных ответвлениях
• Рабочий частотный диапазон: 4–862 Гц - поддерживает аналоговые, цифровые и DVB-T/T2 сигналы
• Тип разъёма: F-разъём (стандартный для коаксиального кабеля)
• Степень защиты: IP21 - защита от вертикально падающих капель воды и доступа пальцев к токоведущим частям
• Материал корпуса: пластик (АБС), без галогенов
• Отделка: матовая, лакированная поверхность, цвет - бежевый (слоновая кость)
• Крепление: в распор + на шурупы
• Способ монтажа: скрытая установка
• Гарантия: 24 месяца

Совместимость и монтаж

Розетка совместима с любыми коаксиальными кабелями стандарта RG-6, RG-59 и аналогичными. Для подключения используются безвинтовые коннекторы - достаточно вставить кабель до щелчка, что ускоряет работу и исключает перегибы провода. Крепление механизма происходит на суппорт из поликарбоната с профилем, обеспечивающим точную фиксацию при многопостовой установке. Лицевая панель крепится на защелки - её можно легко снять для обслуживания без демонтажа всего устройства. Наличие крышки предотвращает попадание пыли и случайные контакты.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в помещениях. IP21 гарантирует защиту от прямого контакта с пальцами и капель воды - подходит для сухих помещений: комнат, коридоров, кухонь. Отсутствие галогенов в материале снижает риск выделения токсичных веществ при нагреве. Конструкция выполнена в соответствии с нормами для бытовой электроники.

Особенности конструкции

Механизм выполнен из металлического сплава, который экранирует соединение от внешних электромагнитных помех - это особенно важно в зонах с высокой плотностью радиоэлектронных устройств. Крепёжные лапки серии Etika имеют широкий угол раскрытия, что делает установку в монтажной коробке более надёжной и исключает люфт. Глянцевая лицевая панель из АБС пластика устойчива к выгоранию и загрязнениям, сохраняя внешний вид долгие годы.

Ограничения применения

• Не использовать как оконечную розетку - для завершения шлейфа нужна специальная оконечная модель
• Не применять вне закрытых помещений - IP21 не защищает от брызг, пыли или влаги на улице
• Не подключать к силовым цепям - работает только с RF-сигналом, напряжение не выше 12 В
• Не использовать в системах с активными усилителями без учёта суммарных потерь - 15 дБ уже значительное ослабление

Примеры использования

• Подключение трёх телевизоров в квартире: антенна → розетка 672363 → розетка 672363 → оконечная розетка
• Установка в многоквартирном доме на этаже с несколькими ТВ-выходами
• Обустройство системы ТВ в офисе или гостинице, где требуется равномерное распределение сигнала

Практические советы

• Перед монтажом проверьте, чтобы входной сигнал был достаточным - после двух-трёх проходных розеток с потерей 15 дБ каждый, сигнал может стать слишком слабым
• При использовании нескольких розеток подряд следите, чтобы все были одной серии - это обеспечит единый импеданс и минимизирует отражения сигнала
• При подключении кабеля не перегибайте его - минимальный радиус изгиба должен быть не менее 5 см
• Если планируете заменить розетку - отключите питание всех усилителей в системе, даже если она пассивная
• Посадочный диаметр монтажной коробки - стандартный 68 мм; убедитесь, что он совпадает с вашей коробкой
