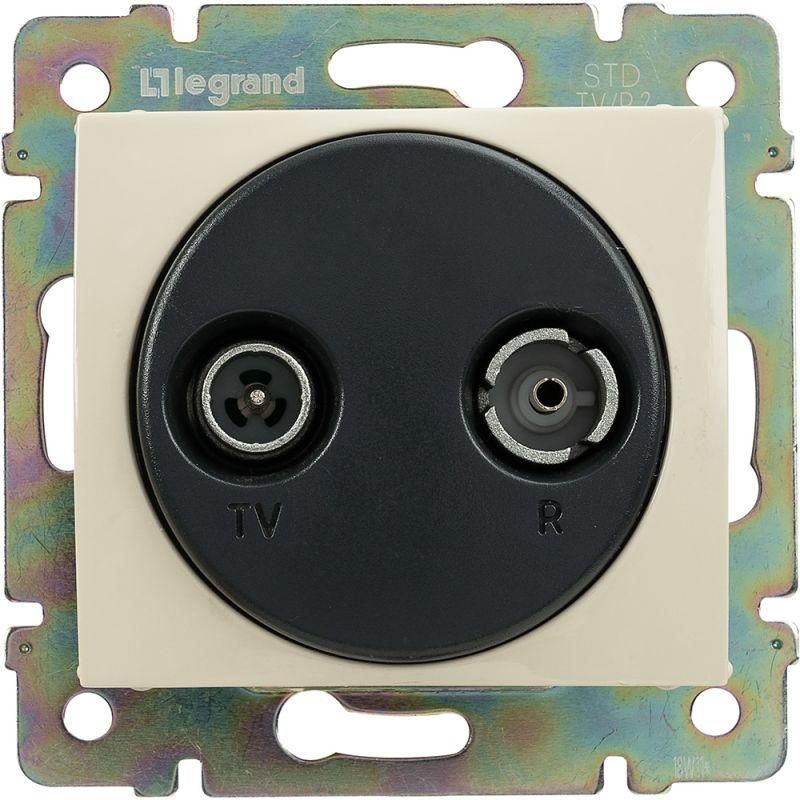

Механизм розетки TV-R СП Valena оконечная Leg 774333 Legrand

Розетка телевизионная оконечная TV-FM 10 дБ 862 МГц 2400 МГц слоновая кость от Legrand (серия Valena, артикул 774333) предназначена для завершения телевизионной и FM-антенной сети в жилых и офисных помещениях. Она обеспечивает качественный прием сигнала в конце шлейфа, снижает отражения и совместима с другими элементами серии Valena.

Назначение и область применения

Эта розетка используется исключительно в качестве оконечного устройства в последовательной (шлейфовой) схеме подключения антенного кабеля. Её устанавливают в самом конце цепочки - после всех проходных розеток. Она не передаёт сигнал дальше, а поглощает избыток энергии, предотвращая отражения, которые вызывают помехи. Подходит для домашних телевизоров, цифровых приставок и FM-приёмников. Применяется в квартирах, частных домах, гостиницах и офисах с централизованной спутниковой или наземной антенной системой.

Технические характеристики

• Тип соединителя: TV-FM (TV-R) - совместим с коаксиальным кабелем типа RG-6 / RG-59
• Потери на разветвлении: 10 дБ - оптимальный уровень затухания для оконечной розетки
• Рабочий частотный диапазон: 4–862 МГц (телевидение) и до 2400 МГц (FM-радио, цифровые сервисы)
• Количество выходов: 1 (один разъём для подключения одного устройства)
• Способ монтажа: скрытая установка в подрозетник
• Степень защиты: IP21 - защита от вертикально падающих капель воды и доступа пальцев к токоведущим частям
• Цвет: бежевый (слоновая кость), матовая поверхность
• Материал корпуса: пластик, содержит галогены
• Рабочая температура: от –5 C до +40 C - не рекомендуется для установки вне помещений
• Количество постов: 1 - занимает один стандартный модуль в распределительной коробке

Совместимость и монтаж

Розетка совместима с любыми проходными розетками серии Valena и аналогичными изделиями с разъёмом TV-FM. Для монтажа требуется стандартный подрозетник глубиной не менее 40 мм. Крепление осуществляется двумя способами: распорными лапками и винтами - что позволяет надёжно фиксировать устройство даже в хрупких материалах стен. Накладка с крышкой легко снимается для замены или обслуживания. Обратите внимание: розетка не требует питания и не имеет внутренней активной электроники - она полностью пассивная.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых электромонтажных устройств. Степень защиты IP21 гарантирует безопасную работу в условиях нормальной влажности внутри помещений. Отсутствие открытых контактов и использование изолирующего пластика минимизируют риск поражения током. Галогены в составе материала допустимы для внутреннего использования, но не подходят для мест с особыми экологическими требованиями (например, детские учреждения по некоторым нормам).

Преимущества

• Оконечная функция с точным значением потерь (10 дБ) обеспечивает стабильный сигнал без помех
• Матовая отделка не царапается и не выгорает на свету
• Удобная крышка защищает разъём от пыли и случайных повреждений
• Совместимость с сериями Legrand и IEK - можно комбинировать с другими розетками одной системы
• Не требует настройки - просто подключи кабель и закрой крышку

Ограничения применения

• Не применяется в начале или середине шлейфа - только в конце цепи
• Не подходит для установки на улице, в сырых помещениях (ванная, баня) или в неотапливаемых зонах
• Не предназначен для работы с высокочастотными сигналами выше 2400 МГц (например, Wi-Fi 5 ГГц)
• Не совместим с HDMI, Ethernet или USB-устройствами - только коаксиальный кабель
• Не имеет встроенного усилителя - не компенсирует потерю сигнала на длинных линиях

Примеры использования

• Завершение антенной сети в комнате, где установлен телевизор с цифровой приставкой
• Подключение FM-радио в кухне через единственный выход в шлейфе
• Финальная розетка в многоквартирном доме с центральной антенной системой
• Альтернатива обычному тройнику - когда нужен чистый сигнал без лишних переходников

Практические советы

• Перед установкой проверьте, что эта розетка действительно стоит в конце цепи - если за ней есть ещё одно устройство, сигнал будет искажён
• Используйте качественный коаксиальный кабель с медным центральным проводником - плохой кабель сводит на нет все преимущества розетки
• При монтаже не перегибайте кабель - радиус изгиба должен быть не меньше 3–4 см
• Если сигнал слабый, не меняйте эту розетку - проверьте целостность всей линии и наличие проходных розеток
• При замене старой розетки сохраняйте цвет - бежевый (слоновая кость) лучше сочетается с классической отделкой интерьеров
