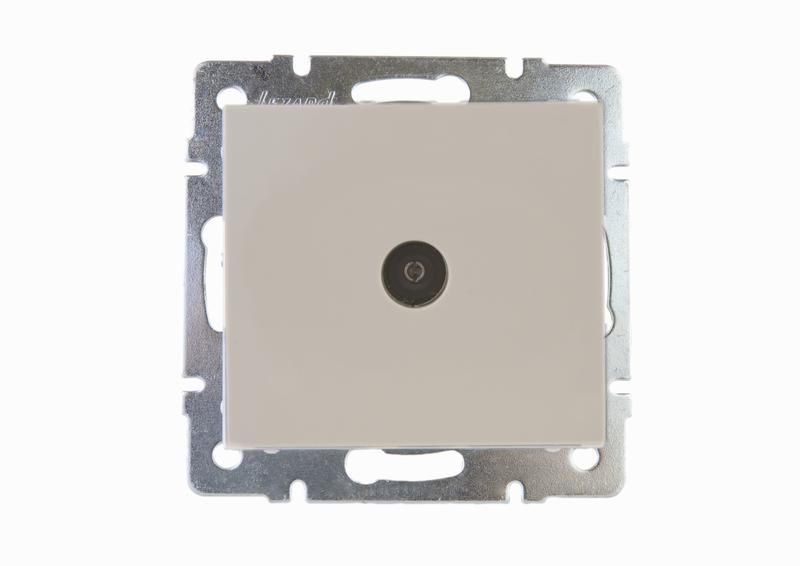

Розетка телевизионная проходная TV Rain механизм крем. LEZARD 703-0388-129

Розетка телевизионная проходная механизм крем от Lezard, артикул 703-0388-129 - это компактный элемент для подключения коаксиального кабеля TV/ANT, позволяющий передавать сигнал дальше через последующую розетку в цепочке. Подходит для установки в бытовых и офисных сетях, где требуется организовать распределение сигнала без потерь.

Назначение и область применения

Проходная розетка используется для создания последовательной цепочки соединений в телевизионной сети. Она позволяет подключить антенный кабель к устройству (например, телевизору или приставке) и одновременно пропустить сигнал на следующую точку - без необходимости использовать тройники или ответвители. Применяется в многоквартирных домах, гостиницах, офисах и других объектах с централизованной спутниковой или эфирной телевизионной системой.

Технические характеристики

• Тип: проходная розетка
• Интерфейс: F-разъём (коаксиальный, 75 Ом)
• Цвет корпуса: кремовый
• Материал контактов: латунь с серебряным покрытием
• Стандарт передачи: до 2400 МГц
• Затухание сигнала: менее 0,5 дБ
• Установка: внутренняя, в монтажную коробку 60x60 мм

Совместимость и монтаж

Розетка совместима с любым коаксиальным кабелем типа RG-6, RG-59 и аналогичными. Для монтажа требуется стандартная монтажная коробка глубиной не менее 40 мм. Кабель зачищается на 10–12 мм, жила вставляется в центральный контакт, экран фиксируется зажимом. Устройство устанавливается в рамку с помощью боковых зажимов - никаких дополнительных креплений не требует. Обязательно проверьте плотность прилегания кабеля к контакту - плохой контакт вызывает помехи.

Преимущества

• Минимальное затухание сигнала обеспечивает стабильное изображение даже при длинных цепочках подключений
• Качественные металлические контакты снижают риск окисления и перегрева
• Кремовый цвет легко сочетается с интерьерами и другими розетками серии RAIN
• Не требует внешнего питания - полностью пассивное устройство

Ограничения применения

• Не предназначена для работы с цифровыми интерфейсами HDMI, Ethernet или USB
• Не рекомендуется для установки вне помещений - отсутствует защита от влаги и пыли
• Не поддерживает усиление сигнала; при более чем 5 последовательных розетках возможна потеря качества - используйте активные делители

Примеры использования

• Подключение телевизора в комнате с выводом сигнала на соседнюю комнату
• Система коллективного ТВ в многоэтажном доме с центральной антенной
• Организация точки доступа к спутниковому сигналу в офисе с несколькими рабочими местами

Практические советы

• Перед монтажом проверьте целостность кабеля - повреждённый экран вызывает шум и потерю сигнала
• Не перегибайте кабель ближе чем на 5 см от розетки - это нарушает импеданс и создаёт отражения
• Если вы устанавливаете несколько розеток подряд, начните с самой удалённой от источника - так минимизируете потери
• Розетка Lezard 703-0388-129 совместима с другими изделиями серии RAIN - можно собрать единый стиль в одной квартире
