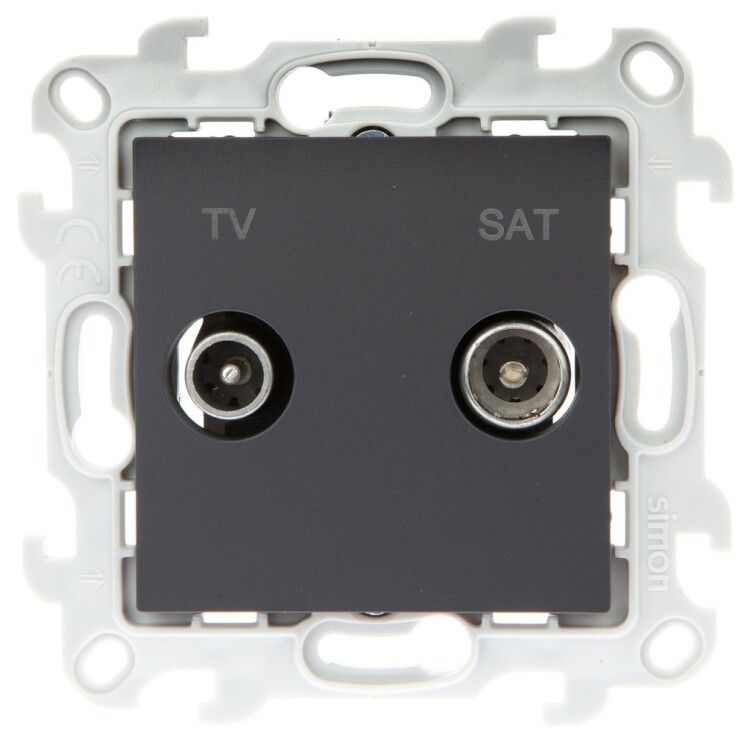

Розетка телевизионная одиночная TV/SAT СП Simon 24 IP20 механизм графит 2410487-038

Розетка телевизионная одиночная TV/SAT от Simon с артикулом 2410487-038 - это встраиваемый механизм для подключения антенного и спутникового оборудования в жилых и офисных помещениях. Устройство обеспечивает надёжное соединение сигнала через винтовые контакты и совмещает функциональность с минимализмом дизайна.

Назначение и область применения

Розетка телевизионная одиночная TV/SAT предназначена для подключения телевизионных и спутниковых устройств - антенн, модемов, приставок, декодеров. Подходит для установки в квартирах, домах, гостиницах, административных зданиях. Механизм используется там, где требуется организовать точку доступа к сигналу без лишних элементов - например, рядом с телевизором или в стенном нише.

Технические характеристики

• Тип соединителя: TV/SAT - стандартный коаксиальный разъём для передачи аналогового и цифрового сигнала;
• Количество выходов: 2 - один входной контакт, один выходной, позволяет последовательно подключить два устройства;
• Номинальный ток: 1 А - предназначен исключительно для слаботочных сигналов, не для питания бытовой техники;
• Степень защиты: IP20 - защищён от прикосновений пальцами и крупными предметами, но не от воды и пыли;
• Способ монтажа: встраиваемый - устанавливается в стандартную подрозетник глубиной 40–50 мм;
• Габариты: 80×80×35 мм - соответствует типовым рамкам и коробкам для настенной установки;
• Материал корпуса: термопласт - прочный, не горючий, устойчив к перепадам температур;
• Цвет: серый (графит) - матовая поверхность снижает блики и хорошо сочетается с современным интерьером;
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с умеренным климатом, включая неотапливаемые зоны до –25 C;
• Центральная вставка: да - позволяет легко заменить внутренний контакт без замены всего механизма;
• Подключение: винтовое - фиксация провода осуществляется болтом, обеспечивает долговечный контакт;
• Нормативный документ: ТУ 3464-001-77313241-08 - соответствие требованиям российского стандарта на информационные розетки.

Совместимость и монтаж

Розетка телевизионная одиночная TV/SAT совместима с любыми стандартными подрозетниками диаметром 68 мм и рамками типа “рамочная”. Для монтажа используйте коаксиальные кабели RG-6 или аналогичные с F-коннектором. Конец кабеля зачищают, заводят в контактный зажим и затягивают винт - важно не перегнуть центральную жилу. Накладка плотно фиксируется на основе без инструментов. Не рекомендуется использовать с силовыми кабелями - риск помех и повреждения оборудования.

Безопасность и стандарты

Розетка выполнена из самозатухающего термопласта и соответствует требованиям ТУ 3464-001-77313241-08. Класс защиты IP20 гарантирует безопасность при случайном прикосновении, но не защищает от влаги - запрещено применение в ванных комнатах, на улице или в сырых помещениях. Номинальный ток 1 А указывает на то, что устройство работает только со слаботочными системами - подключение нагрузки выше 12 В недопустимо.

Преимущества

• Функциональность двух выходов - позволяет подключить телевизор и приставку без тройника;
• Заменяемая центральная вставка - продлевает срок службы без замены всей розетки;
• Матовый серый цвет - маскирует следы пальцев и выглядит элегантно в интерьере;
• Простая винтовая система подключения - удобна для монтажа даже новичкам;
• Стандартные габариты - легко интегрируется в существующую электропроводку без доработок.

Ограничения применения

• Не предназначена для работы во влажных средах - IP20 не защищает от брызг и пара;
• Не подходит для подключения сетевых устройств (Wi-Fi маршрутизаторов, роутеров) - не имеет Ethernet-портов;
• Не рассчитана на питание высоких мощностей - нельзя использовать как обычную розетку 220 В;
• Требуется предварительная подготовка стены - необходимо заранее смонтировать подрозетник и протянуть коаксиальный кабель;
• Не совместима с активными усилителями сигнала без внешнего питания - только пассивная передача.

Примеры использования

• Подключение спутникового телевизора в гостиной через одну точку с возможностью вывода сигнала на второй экран;
• Установка в офисе рядом с видеоконференцсистемой для подключения камеры и антенны;
• Обустройство точки приема цифрового ТВ в частном доме на этаже с несколькими комнатами;
• Монтаж в холле многоквартирного дома для распределения сигнала между соседними квартирами.

Практические советы

• Перед монтажом проверьте целостность коаксиального кабеля - повреждённый экран вызывает шум и потерю сигнала;
• Не перетягивайте винты - это деформирует контакт и снижает качество связи;
• Если планируете несколько розеток в одной цепи - соблюдайте схему “звезда” (каждая розетка отдельно от усилителя);
• Для лучшего качества сигнала используйте экранированные кабели с медным центральным проводником;
• При замене старой розетки - сохраните порядок подключения центральной жилы и оплётки, чтобы не перепутать полярность.
