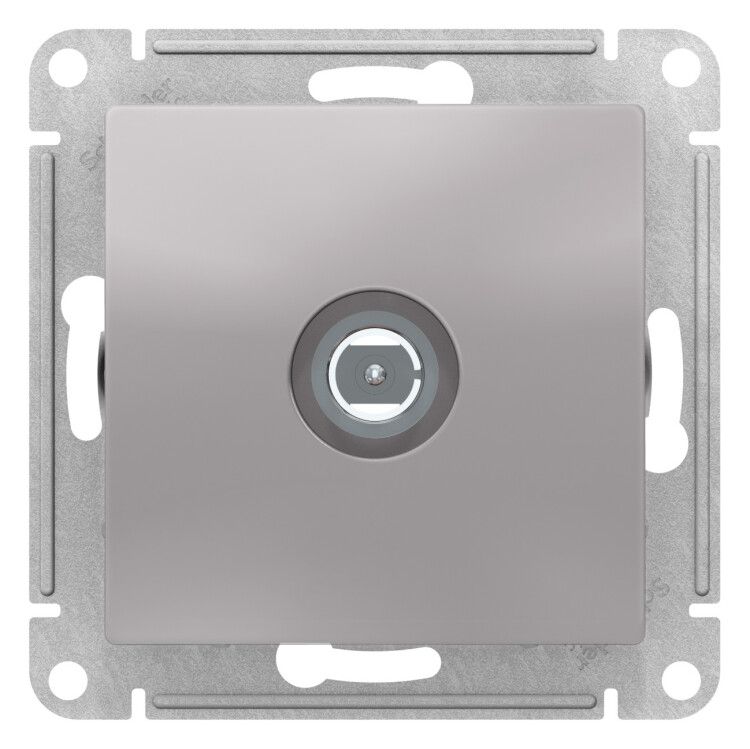

Механизм антенны TV ATLAS DESIGN коннектор алюм. SchE ATN000393 APC

Розетка антенная одиночная TV коннектор, механизм, алюминий от Systeme Electric (артикул atn000393) - это проходной механизм для скрытой установки, предназначенный для подключения антенного кабеля в жилых и офисных помещениях. Изделие обеспечивает надёжный контакт и минимальные потери сигнала на частотах до 862 Гц.

Назначение и область применения

Розетка антенная одиночная TV коннектор, механизм, алюминий используется для подключения коаксиального кабеля от антенны или спутниковой системы к телевизору, ресиверу или другому оборудованию. Подходит для внутренней установки в стену, где требуется один точечный вход для TV-сигнала. Применяется в квартирах, домах, офисах и других объектах с централизованной или индивидуальной антенной системой.

Технические характеристики

• Тип разъёма: TV (F-разъём для коаксиального кабеля)
• Количество выходов: 1 (одиночная)
• Частотный диапазон: 5–862 Гц - поддерживает аналоговые, цифровые и DVB-T/T2 сигналы
• Потери при передаче: ≤1 дБ - минимальное затухание сигнала
• Номинальный ток: 0,35 А - рассчитана на слаботочные цепи, не для питания устройств
• Материал корпуса: ABS-пластик - ударопрочный, устойчивый к выгоранию и царапинам
• Цвет лицевой части: алюминий (металлический оттенок)
• Покрытие: необработанная поверхность - матовый, естественный вид без лака
• Степень защиты: IP20 - защищена от доступа пальцев, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - допущена к использованию в условиях умеренного и холодного климата внутри помещений
• Тип крепления: в распор + винты - надёжная фиксация в монтажной коробке
• Нормативный документ: ФЕАТ.434620.056 ТУ

Совместимость и монтаж

Розетка антенная одиночная TV коннектор, механизм, алюминий совместима со всеми стандартными монтажными коробками глубиной 40–50 мм. Механизм имеет усиленные лапки для плотной фиксации - не требует дополнительных креплений. Кабель подключается через F-коннектор, который уже установлен в механизме. Для монтажа используйте коаксиальный кабель с волновым сопротивлением 75 Ом. Накладка снимается после установки - позволяет заменить её при необходимости без демонтажа всего устройства.

Безопасность и стандарты

Изделие соответствует требованиям ТУ ФЕАТ.434620.056 и не содержит галогенов, что снижает риск выделения токсичных веществ при перегреве. Рассчитана исключительно на слаботочные цепи - не предназначен для подключения сетевого напряжения. IP20 не обеспечивает защиту от брызг и пыли - не применяйте в ванных комнатах, на улице или в сырых помещениях.

Преимущества

• Минимальные потери сигнала (1 дБ) обеспечивают чёткую картинку даже при длинных кабельных трассах
• Усиленные монтажные лапки предотвращают проворачивание и люфт в коробке
• ABS-пластик сохраняет внешний вид при длительном воздействии света и механическом контакте
• Совместима с сериями AtlasDesign - легко сочетается с другими элементами этой линейки
• Подходит для модульных систем - можно использовать в составе комплекта с другими розетками

Ограничения применения

• Не предназначена для подключения к сети 220 В - только для антенного/коаксиального сигнала
• IP20 - нельзя устанавливать во влажных зонах (ванная, кухня, балкон)
• Не поддерживает многоканальные или многовыходные решения - только один порт
• Не рекомендуется для промышленных сред с высокими уровнями ЭМИ
• Пластиковая основа не выдерживает температур ниже -25C вне помещений

Примеры использования

• Подключение телевизора к настенной антенне в комнате
• Разводка спутникового сигнала в многоквартирном доме
• Установка в новостройках при подготовке кабельного TV-ввода
• Замена старой розетки в ремонте с сохранением стилистики интерьера

Практические советы

• Перед монтажом проверьте посадочный диаметр монтажной коробки - он должен соответствовать стандартным 68 мм
• Обязательно закручивайте F-коннектор на кабеле плотно, чтобы избежать помех
• Не используйте розетку для подключения Wi-Fi-усилителей или активных устройств - она не питает оборудование
• При групповой установке рядом с силовыми розетками соблюдайте минимум 15 см расстояния для снижения помех
• Розетка антенная одиночная TV коннектор, механизм, алюминий от Systeme Electric хорошо сочетается с рамками AtlasDesign - выбирайте одинаковые цвета для единого дизайна
